户外自助终端防水防尘散热处理方法
2019-04-20 17:32:00 来源:本站 浏览:2803

1 相关释义

1.1 户外自助终端

直接应用于户外气候环境条件下,以“24小时自助服务为系统设计理念,可以缓解传统营业厅人流量过大的问题,弥补原来营业时间上的不足,避免顾客在营业厅办理业务的烦恼。内部可集成通信电源、终端模块、温控、监控、防雷接地等系统功能,各集成模块若发生故障可单独更换,防水柜体为内部各集成模块提供机械和环境保护。

1.2 机柜材料

制作防水机柜所用的暴露在机柜外部空气中的板材,由金属面板材、玻璃、防水胶条、防尘网、密封胶样等绝缘阻缘材质构成。

1.3 散热方式

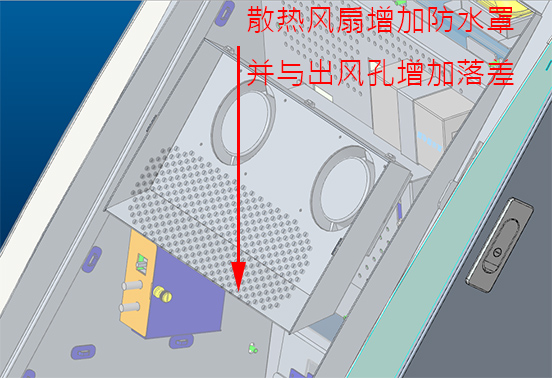

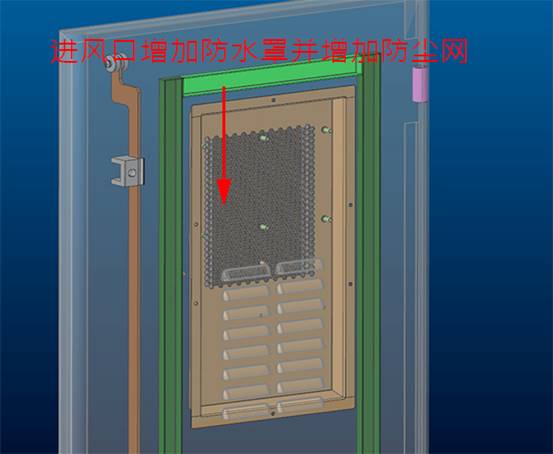

1.31风扇散热:加快机柜内部空气的流动,负压法(抽风)和正压法(送风),加强对流,达到降温效果。采用迷宫结构和防尘网达到防尘防水的目的。

1.32热交换器:将热流体的部分热量传递给冷流体的设备,也就是将外部的冷空气送入到机柜内部,然后又将内部的热空气送出,这样循环,中和内外空气,达到降温的目的。

1.33空调散热:集成空调可进行阶梯状冷却,即柜内热空气先流经热交换器,降温后再经过蒸发器进一步冷却到所需温度,充分利用了柜外冷源。由于空调或热交换器系统相对独立,某一系统出现问题时,另一系统立即投入使用。

在散热设计上,外部:优先考虑高反射率的颜色与涂料,减少柜体吸收热量;内部:采取热源隔离法,将热量高的元器件单独隔离、局部加强散热方式处理,可以避免机柜整体共热。

1.4 防霉、除湿措施

1.41除湿机:由风扇将潮湿空气抽入机内,通过热交换器,此时空气中的水份冷凝成水珠, 变成干燥的空气排出外,如此循环使柜内湿度降低。

1.42空调抽湿:利用空调的低温冷凝作用,使柜内空气中的水蒸气产生遇冷液化成水的现象,将冷凝水经出水管而排出柜外。

1.43加热除湿:安装温湿度控制装置。温湿度控制器会根据配电柜内部的湿度,进行检测,当检测湿度过大时,启动加热回路,让加热板工作,以防止凝露。

1.5防水、防尘等级(IPXX

防尘等级(第一个X表示)

0:无防护 无特殊的防护

1:防止大于50mm之物体侵入 防止人体因不慎碰到灯具内部零件,防止直径大于50mm之物体侵入

2:防止大于12mm之物体侵入 防止手指碰到灯具内部零件

3:防止大于2.5mm之物全侵入 防止直径大于2.5mm的工具,电线或物体侵入

4:防止大于1.0mm之物体侵入 防止直径大于1.0的蚊蝇、昆虫或物体侵入

5:防尘 无法完全防止灰尘侵入,但侵入灰尘量不会影响灯具正常运作

6:防尘 完全防止灰尘侵入

防水等级(第二个X表示)

0:没有保护

1:水滴滴入到外壳无影响

2:当外壳倾斜到 15 度时,水滴滴入到外壳无影响

3:水或雨水从 60 度角落到外壳上无影响

4:液体由任何方向泼到外壳没有伤害影响

5:用水冲洗无任何伤害

6:可用于船舱内的环境

7:可于短时间内耐浸水( 1m

8:于一定压力下长时间浸水

例如:IP65表示产品可以完全防止粉尘侵入及可用水冲洗无任何影响。

2 技术要求

2.1 环境条件

户外自助终端应具备承受各种气候环境的能力。包括:雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电及不同等级的太阳辐射等。

2.11 温度

工作温度范围:-40℃+60℃

2.12 相对温度

<95%

2.13 大气压力

62kpa~101kpa(海拔0m~5000m)

2.14 太阳辐射强度

11203 (1±10%)  W/m2

满足上述条件情况下,使用寿命不小于20

2.2外观与表面处理

2.21 涂层外观

喷涂后的涂层表面应连续、均匀,无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷

2.22 涂层附着力

户外自助终端表面的涂层经附着力试验后,满足《色漆和清漆漆膜的划格试验》(GB/T9286-1998)等组1测试:百格交叉处有少许涂层脱落不明显大于5%

2.23 涂层耐溶剂

户外自助终端表面的涂层耐溶剂试验后,目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

2.3 结构要求

2.31 户外自助终端机柜材料

柜体采用厚度不小于1.5mm钢板,底座采用厚度不小于2m的钢板;柜体内部塑料件均采用阻燃材料,塑料的阻燃性能符合FB2408中规定的FV-0级要求。

柜体集成空调、风扇、热交换温控等设备,保证柜体内设备正常工作温度。

2.32 连接和紧固

设备必须使用具有防松装置的螺纹连接作为结构和承载连接,连接处要牢固,无漏接、虚连现象,铆钉或铆固螺母应排列整齐,无歪头、裂头及松动,铆接面无下凹、变形或破损。

2.33 过线区

户外自助终端机柜过线区应预留足够的过线容量,以满足接线操作要求;电源线、信号线和光缆应有独立的进线孔,避免相互干扰;线缆引入孔处进行密封,防止和动物进入户外自助终端;

3 安全要求

3.2 一般要求

户外自助终端必须避免在装配、安装、使用和维护过程中可能造成的人身安全隐患,如锋边、毛刺等。箱门把手等外露和操作的部位,不应存在小于R2的锐角。

周围环境温度为55度,户外自助终端表面金属材料表面不应超过70度。

3.2 防浸泡保护

电子部件模块安装高度与机器底部不小于30CM,防止机器被水浸泡导致电子部件模块被水浸泡损坏。

3.3 接地保护

户外自助终端应设置接地保护,各部件应与柜体接地连接。目的:当设备绝缘体被击穿时,电流可迅速通过重复接地线流入大地。起到保护人和设备的安全,避免事故扩大化。同时可将柜体上的静电导入大地,防止对人体产生危害。

4 选择安装位置

户外自助终端尽量避免阳光直射显示屏,一方面会导致无法看清显示类容。另一方面直射会加快显示器的老化,缩短使用寿命。

选择在有树荫或者有房屋遮挡的地方,这样可以避免阳光直射,同时可减少户外自助终端的柜内的温度,同时还要保证具有良好的通风效果,能够使设备工作时产生的大量热量及时的排出。
