产品概述

本款半导体电容式指纹模块以高速处理器为核心，结合自研高精准指纹算法，可实现指纹采集、特征处理、特征存储、指纹比对等全流程智能操作。模块在易用性、耐用性上表现突出，传感器稳定性强且使用寿命超100万次，对高低温、风沙等恶劣环境具备优异适应性；同时针对手指干、开裂、脏、湿等特殊状况，仍能正常采集并保证高比对准确率。模块支持USB、串口双通讯接口，兼容Mass storage、TLL协议，即插即用，部署便捷。

核心功能

• 指纹采集：支持手指图像采集，输出RAW、BMP等标准数据格式，适配多种开发需求。
• 指纹比对与搜索：支持1:1精准对比（身份验证）与1:N快速搜索（批量识别），满足不同场景需求。
• 特征处理与存储：自动处理采集指纹生成特征数据，并安全存储于模块内，保障数据不泄露。
• 高防伪性：内置假指纹识别算法，对硅胶、薄膜等伪造指纹具备强辨别能力，提升安全等级。
• 高适应性：突破手指状态限制，干、裂、脏、湿手指均能稳定采集，比对准确率不受影响。
• 简易开发：提供标准UART/USB接口，配套源码SDK与开发手册，降低研发门槛，缩短项目周期。

产品优势

以高性价比指纹模块为核心，延伸开发出指纹控制器、指纹仪、指纹锁、指纹防盗门等系列产品，有效降低用户在指纹识别领域的研发成本，助力快速推出符合市场需求的个性化高科技产品。目前产品已成功应用于：

• 安全防护领域：保险箱柜、枪柜、汽车防盗系统；
• 身份管理领域：考勤机、门禁系统（企业/政府场景）；
• 民生安全领域：银行自助设备、居家指纹锁、社区门禁。

凭借稳定的产品性能、优质的技术支持与完善的售后服务，产品已获得市场广泛认可与客户信赖。

产品规格参数

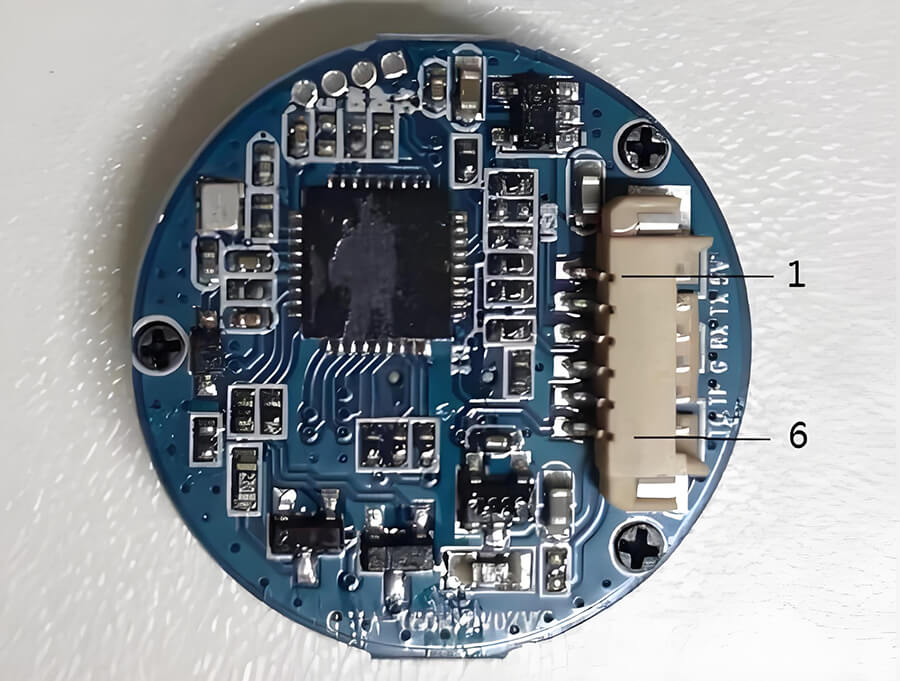

硬件接口

接口定义

注：USB接口与串口为二选一配置，出厂时将根据客户需求固定为其中一种接口，下单前请确认接口类型。

外形结构尺寸

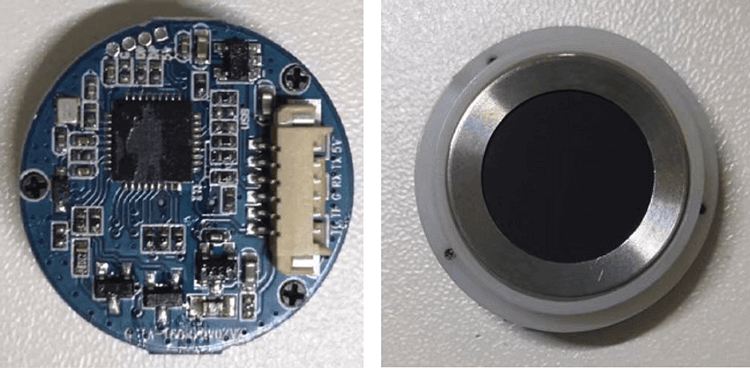

实物图片

系统支持

模块兼容多操作系统，包括嵌入式系统、Linux、安卓、Windows，同时提供标准SDK开发包及详细开发手册，包含API接口说明、调用示例、故障排查指南，助力开发团队快速完成集成调试。

装配注意事项

• 指纹采集面为核心部件，请勿用硬物刮擦，以免损坏传感器导致采集异常。
• 模块采用“结构件顶压”方式固定，固定件需顶在传感器底面空旷区域，且安装压力不可过大，避免损伤内部晶元。
• 若终端设备使用110V/220V市电供电，务必采用三脚带接地线插头，确保良好接地，保障使用者安全。
• 如需降低功耗，可通过控制电源VCC的通断来开关模块（非工作状态切断电源，工作时接通）。
