博奥智能 BA-ZW0C 指纹识别模块：自研电容传感 + 高速 DSP，集成指纹录入 / 比对 / 存储全功能
识别效率：指纹图像录入时间＜0.5 秒，1:1000 指纹库搜索时间＜1.0 秒（均值），快速响应满足高频使用需求。
图像质量：采集窗口尺寸 20.4mm×33.4mm，有效图像尺寸 11.22mm×15.52mm，图像分辨率 500DPI，像素规格 256×288，确保指纹细节清晰捕捉。
识别精度：支持五级安全等级（1-5 级，从低到高），安全等级 3 时，认假率（FAR）＜0.001%、拒真率（FRR）＜0.005%，精度可根据场景灵活调整。
存储容量：内置 FLASH 指纹库，支持存储 1000 枚指纹模板，模板大小 512 字节（有效数据 512 字节），特征文件 512 字节（有效数据 256 字节），满足中小型场景用户容量需求。
接口兼容性：支持 UART（TTL 逻辑电平）与 USB1.1/2.0 双接口，UART 波特率可设为 9600×N bps（N=1-12，默认 57600bps），适配不同设备通讯需求。
图像质量：采集窗口尺寸 20.4mm×33.4mm，有效图像尺寸 11.22mm×15.52mm，图像分辨率 500DPI，像素规格 256×288，确保指纹细节清晰捕捉。
识别精度：支持五级安全等级（1-5 级，从低到高），安全等级 3 时，认假率（FAR）＜0.001%、拒真率（FRR）＜0.005%，精度可根据场景灵活调整。
存储容量：内置 FLASH 指纹库，支持存储 1000 枚指纹模板，模板大小 512 字节（有效数据 512 字节），特征文件 512 字节（有效数据 256 字节），满足中小型场景用户容量需求。
接口兼容性：支持 UART（TTL 逻辑电平）与 USB1.1/2.0 双接口，UART 波特率可设为 9600×N bps（N=1-12，默认 57600bps），适配不同设备通讯需求。
- 产品详情
- 产品规格
- 标准注册流程：打开设备→获取指纹图像→生成特征1→获取指纹图像→生成特征2→合成指纹模板→存储至指纹数据库，适用于对识别安全性要求较高的场景（如门禁、保险柜）。
- 精简注册流程：打开设备→获取指纹图像→生成特征1→直接存储，适配需快速录入的场景（如临时考勤设备）。
- 指纹搜索流程：打开设备→获取指纹图像→生成特征→搜索指纹库→返回匹配位置及得分，实现1:N快速检索（1000枚指纹库搜索时间<1.0秒）。
- 指纹比对流程：打开设备→获取指纹图像→生成特征1→加载指纹库特征2→对比特征→返回结果，支持1:1精准核验（如身份验证终端）。
- 超快速识别体验：指纹图像录入时间<0.5秒，1000枚指纹库搜索时间均值<1.0秒，无需用户长时间等待，适配高频次使用场景（如办公楼考勤）。
- 五级安全可调：支持1-5级安全等级调节（1级认假率最高、拒真率最低；5级认假率最低、拒真率最高），默认3级安全等级下，认假率（FAR）<0.001%、拒真率（FRR）<0.005%，兼顾安全性与用户体验。
- 大容量存储能力：内置FLASH指纹库，支持存储1000枚指纹模板，单枚模板为512字节（有效数据512字节），满足中小型场景的人员管理需求。
- 双接口数据传输：兼容UART（TTL逻辑电平）与USB1.1/2.0接口，UART通讯波特率支持9600×N bps（N=1-12，默认57600 bps），USB接口支持256级灰度图像传输，适配不同硬件终端的连接需求。
- 宽温宽湿适配：工作温度范围-40℃~+70℃、工作湿度20%~90%，存储温度-40℃~+80℃、存储湿度16%~95%，可在低温户外、高温车间等恶劣环境稳定运行。
- TTL电平接口（4引脚）：1脚VCC（5V电源输入）、2脚TXD（模块串口发送端）、3脚RXD（模块串口接收端）、4脚GND（信号地，与电源地连通）。
- USB电平接口（4引脚）：1脚VCC（电源输入）、2脚D+（USB信号线）、3脚D-（USB信号线）、4脚GND（信号地）。
- 缓冲区：1个图像缓冲区（256×288像素）、2个特征文件缓冲区（各512字节），支持上位机通过指令读写，断电后缓冲区内容不保存。
- 指纹库：FLASH存储区域按序号（0~N-1，N为容量）管理模板，用户可通过指令按序号访问。
- 可配置参数：支持波特率、安全等级、数据包长度等参数调节，参数修改后存储至FLASH，下次上电自动生效。
- 门禁安防系统：依托五级安全等级与低认假率，适配小区、写字楼门禁，防止非法闯入。
- 企业考勤设备：1000枚大容量存储+<1秒搜索速度，满足中小型企业员工考勤需求。
- 智能锁具：宽温设计适配室内外锁具，电容传感器支持湿手指识别，提升用户体验。
- 工业控制与医疗设备：高稳定性与抗干扰能力，适配工业机床权限管理、医疗设备身份核验。
BA-ZW0C 指纹识别模块 - 深圳市博奥智能科技有限公司

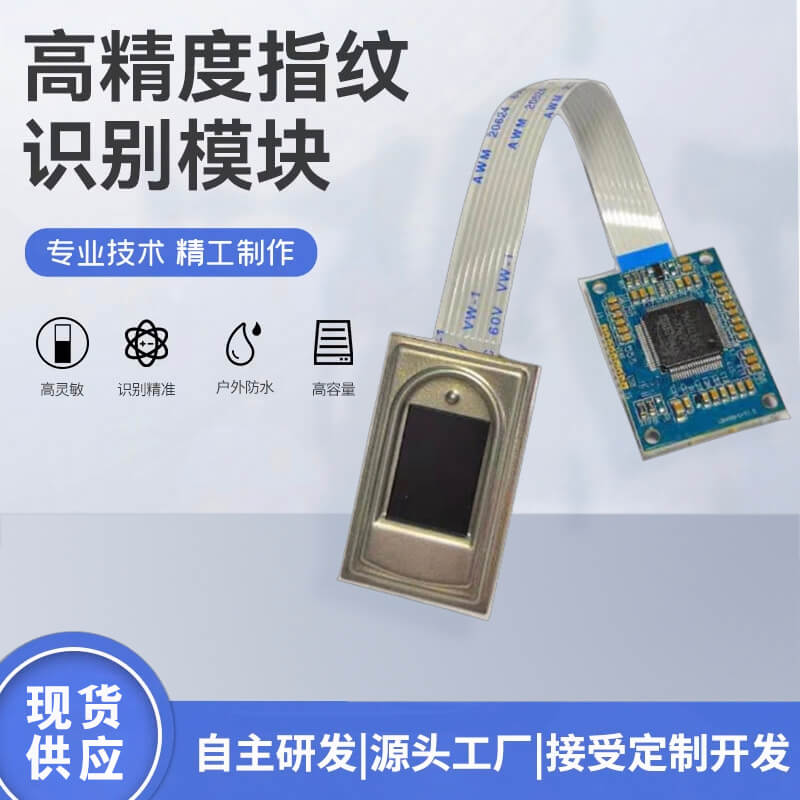

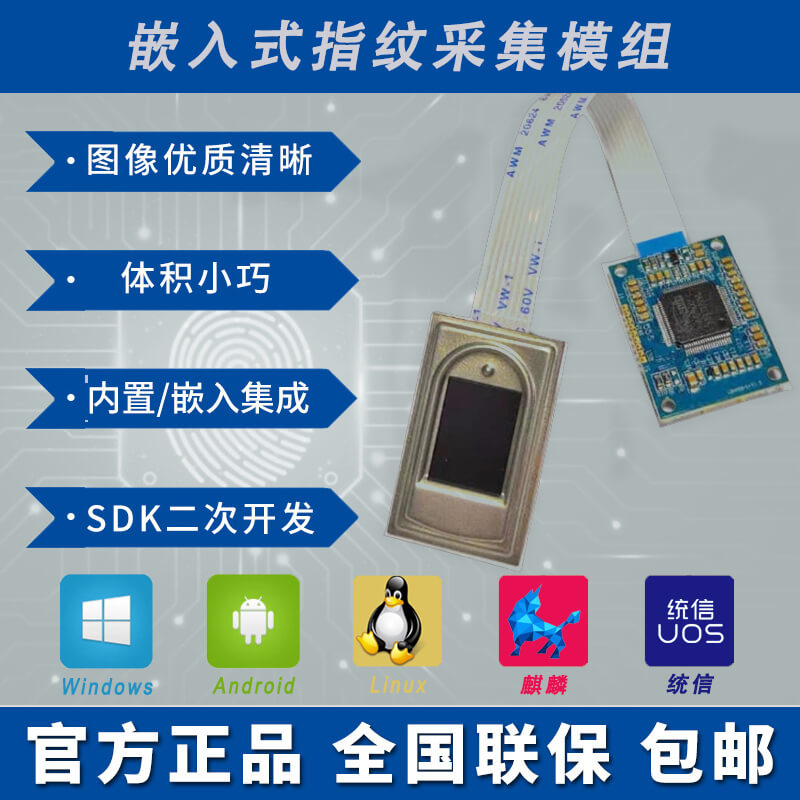

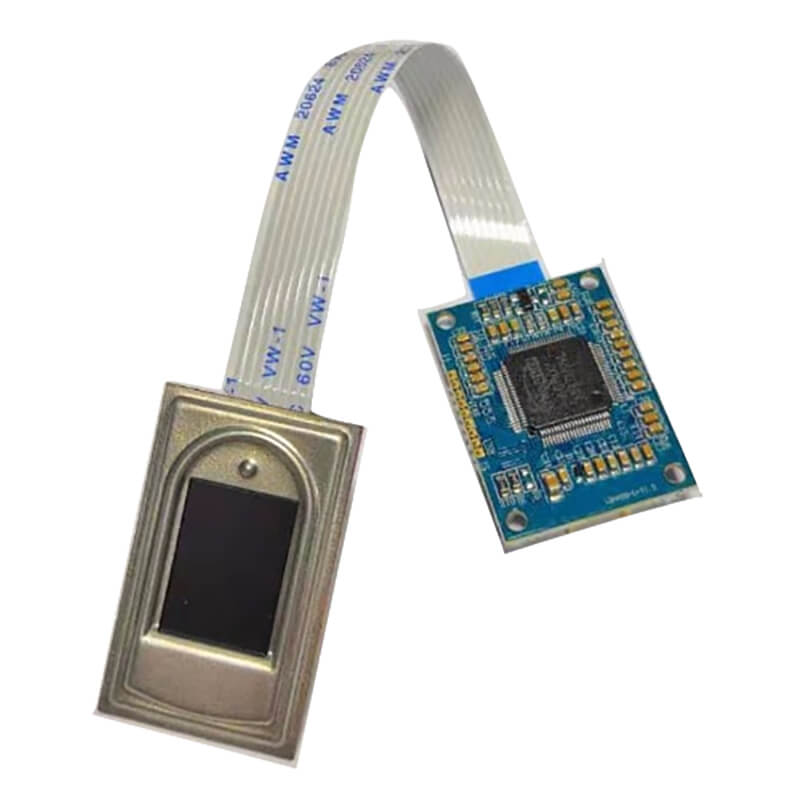

深圳市博奥智能科技有限公司自主研发的BA-ZW0C 指纹识别模块，以高速DSP处理器为核心，搭载公司拥有自主知识产权的电容指纹传感器，集成指纹录入、图像处理、指纹比对、搜索及模板储存等全功能，广泛适用于门禁、考勤、智能锁、工业控制等场景，为设备提供高精度、高稳定性的生物识别解决方案。
一、产品概述与工作原理

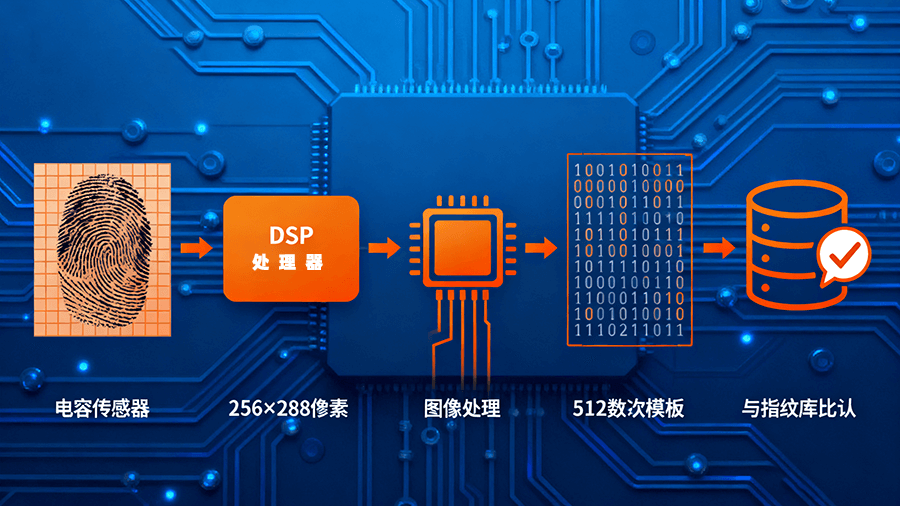

BA-ZW0C 指纹模块是一款智能型识别设备，核心优势在于“快速响应 + 精准识别”，其工作流程分为标准流程与精简流程，满足不同场景的效率需求：
1. 核心工作流程
二、核心功能与性能优势
BA-ZW0C 指纹识别模块凭借硬件配置与算法优化，在识别效率、安全性、稳定性上表现突出，核心优势如下：
三、关键技术参数
BA-ZW0C 指纹识别模块的技术参数经过严格测试，确保性能稳定可靠，核心参数如下：
| 参数类别 | 具体参数 |
|---|---|
| 电气参数 | 供电电压5V（典型值），供电电流100mA（典型值）、峰值120mA，低功耗设计适配嵌入式设备 |
| 图像采集参数 | 采集窗口尺寸20.4mm×33.4mm，有效图像尺寸11.22mm×15.52mm，图像分辨率500DPI、像素256×288，电容传感器精准捕捉指纹细节纹理 |
| 数据存储参数 | 指纹特征文件512字节（有效数据256字节），模板文件512字节（有效数据512字节），支持断电保护，指纹库数据不丢失 |
| 通讯参数 | UART接口支持波特率调节，USB接口兼容1.1/2.0协议，数据包长度可设（32/64/128/256字节），适配不同数据传输速率需求 |
四、硬件接口与系统资源

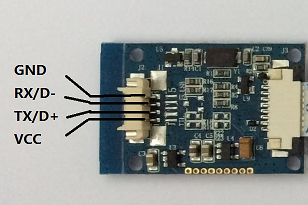

1. 硬件接口定义
模块提供TTL与USB两种接口，引脚功能清晰，便于硬件集成：
注：模块上电后需500ms初始化时间，此阶段不响应上位机命令。
2. 核心系统资源
模块内置丰富的系统资源，降低二次开发难度：
五、开发支持与应用场景
1. 开发支持
模块提供完善的指令系统与开发文档，包含17条核心指令（指纹处理类12条、系统设置类5条），如“获取图像（ZAZ_GetImg）”“特征合成模板（ZAZ_RegModel）”“搜索指纹（ZAZ_Search）”等，同时配套开发流程图（含注册、比对流程），助力快速完成集成开发。
2. 典型应用场景
六、厂家信息与服务
BA-ZW0C 指纹识别模块由深圳市博奥智能科技有限公司研发生产，提供技术支持与定制化服务，如需产品采购或技术咨询，可直接联系：
联系人：徐军峰
联系电话：13632514967
核心价值：以“高精度、高稳定、易开发”为核心，为各类智能设备提供低成本、高性价比的指纹识别解决方案，是生物识别领域的优选模块产品。
