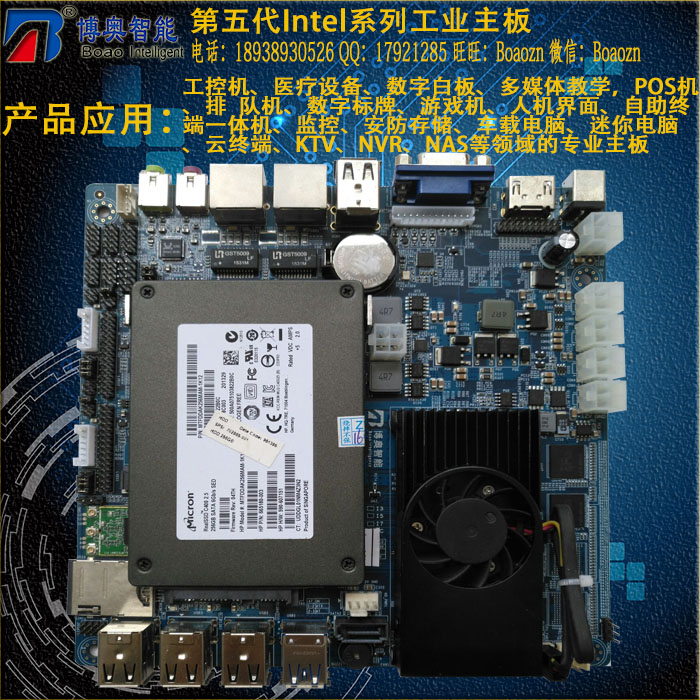

Document第五代Intel酷睿系列工业主板

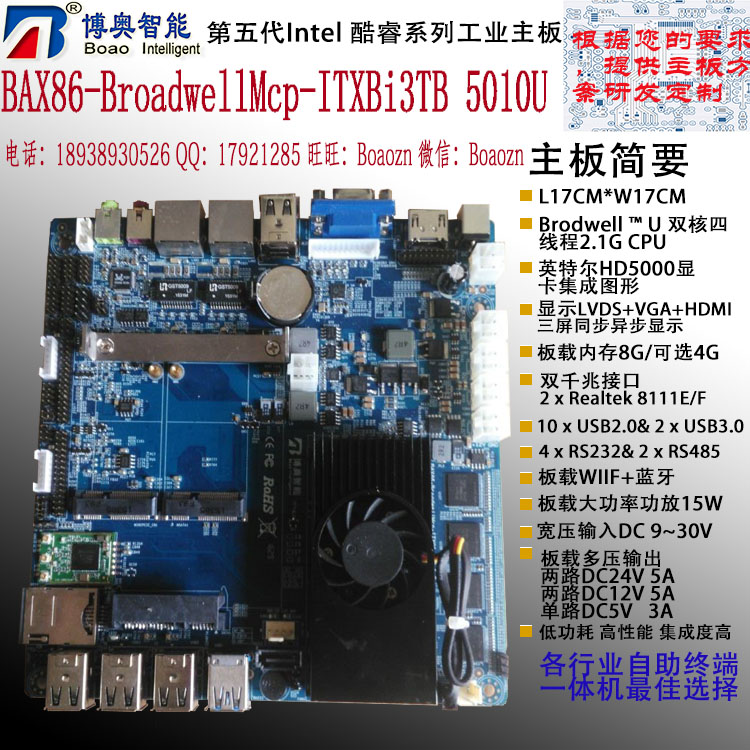

BAX86-BroadwellMcp-ITXBi3TB 5010U

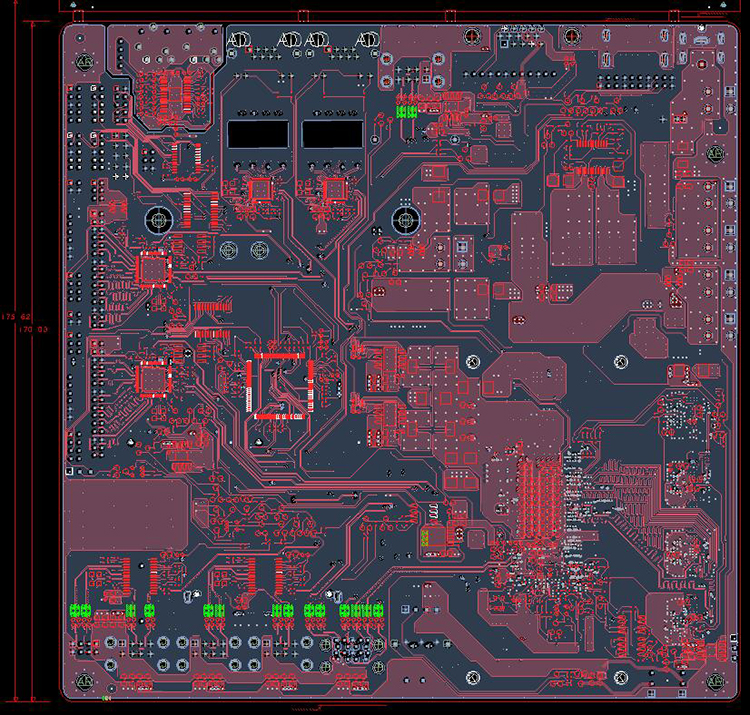

产品概述：
ITXBi3TB产品采用第五代Intel Brodwell U平台处理器Mini ITX工业主板，板载Intel酷睿I3 CPU 5010U双核四线程2.1G处理器; 板载8G内存，板载WIFI和蓝牙；HDMI+VGA+LVDS三屏显示模式，12*USB接口，4*COM RS232 2*COM RS485；由博奥智能科技研发的此款主板具有低功耗、高性能、接口丰富，集成度高等点，为自助终端一体机的客户解决了USB接口不够用，内部转接模块多，布线零乱；内部结构设计复杂等问题。
技术参数：
| 规格 | 描述 | |
| 处理器系统 | CPU | 英特尔®Brodwell U系列酷睿CPU ,5010U双核四线程2.1G |
| CPU封装 | 板载 | |
| 前端总线 | DMI | |
| BIOS | 系统BIOS: SPI BIOS | |
| 内存 | 容量 | 8GB |
| 类型 | 板贴4颗粒（8G) | |
| 视频 | 显示芯片 | HD5500（支持4K高清） |
| HDMI | 标准接口+排针 | |
| VGA | 标准接口+排针 | |
| LVDS1 | 排针(预留) | |
| LVDS2 | 排针 | |
| 显示组合 | VGA+HDMI+LVDS2支持三屏同步显示和异显 | |
| 网络 | 控制器 | 网络1: RTL8111F千兆网卡 |
| 网络2: RTL8111F千兆网卡 | ||
| 音频 | 控制器 | 瑞昱HD ALC662音频解码(左右声道+麦克风)+功放输出（最大支持15W) |
| Super I/O | 控制器 | NTC6106 SIO |
| 硬件监测 | 看门狗定时器 | 0-255秒,提供看门狗例程 |
| 温度侦测 | 支持CPU/主板温度侦测 | |

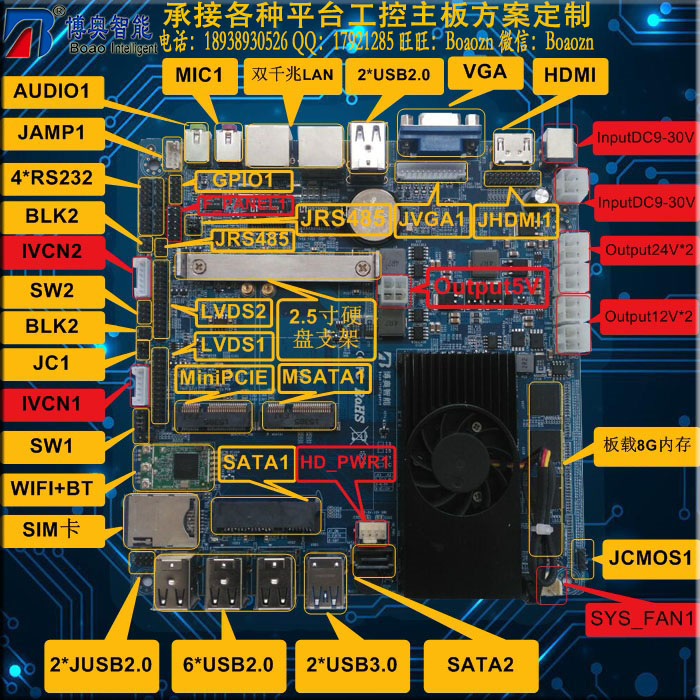

| 输入/输出接口 | USB 3.0 | 2 x USB 3.0 PORT |
| USB 2.0 | 10个,兼容USB2.0 / 1.1 | |
| 串口 | Com1-COM4 4个3线RS232 TX/RX/GND | |
| COM5-COM6 2个RS485 | ||
| GPIO | 8位,提供例程,自由定义输入/输出,3.3V/5V@24mA电平 | |
| 扩展总线 | Mini-PCIe | 1个半长/全长Mini-PCIe 1x插槽,支持PCIe和USB设备支持USB 3G/4G通讯模块 |
| 3G、4G SIM卡槽，靠板边（可弹式） | ||
| 存储 | SATA | 标准SATA接口，SATA HDD电源座子 |
| 7+15PIN笔记本SATA接口 | 2.5寸机械硬盘和2.5寸固态硬盘，配有硬盘支架 | |
| M-SATA | 1个全长m-SATA scoket（预留半长卡位） | |
| 电源 | 电源类型 | DC9-30V输入,4PIN+DC电源接口 |
| 输出12V（2路5A/10A) ,24V（2路5A/10A) 5V(2路2A)(电源受控，开机后才有电，关机后没电） | ||
| LED状态灯 | LED | HDD LED |
| POWER LED | ||
| 复位 | ||
| 开关机按键 | ||
| 板载电源输入指示灯 | ||
| 其他 | WIFI+BT | 板载BL-M7632MA1支持2G/5G WIFI+BT模块 |
| FAN | 3PIN CPU FAN + SYS FAN | |
| CMOS电池 | 座子形式 | |
| 工作环境 | 工作温度 | -20°C ~ 60°C |
| 存储温度 | -40°C ~ 80°C | |
| 工作湿度 | 0% ~ 90%相对湿度,无凝露 | |
| 存储湿度 | 0% ~ 90%相对湿度,无凝露 | |
| 尺寸 | 170 x 170mm |
应用领域：
主要应用于控制设备，仪器仪表，医疗设备，数字白板，多媒体教学，POS机，排队机，数字标牌，游戏机，人机界面，终端一体机，监控，安防存储，车载电脑，迷你电脑，云终端等设备
