单双目微型显示器 夜视取景可定制

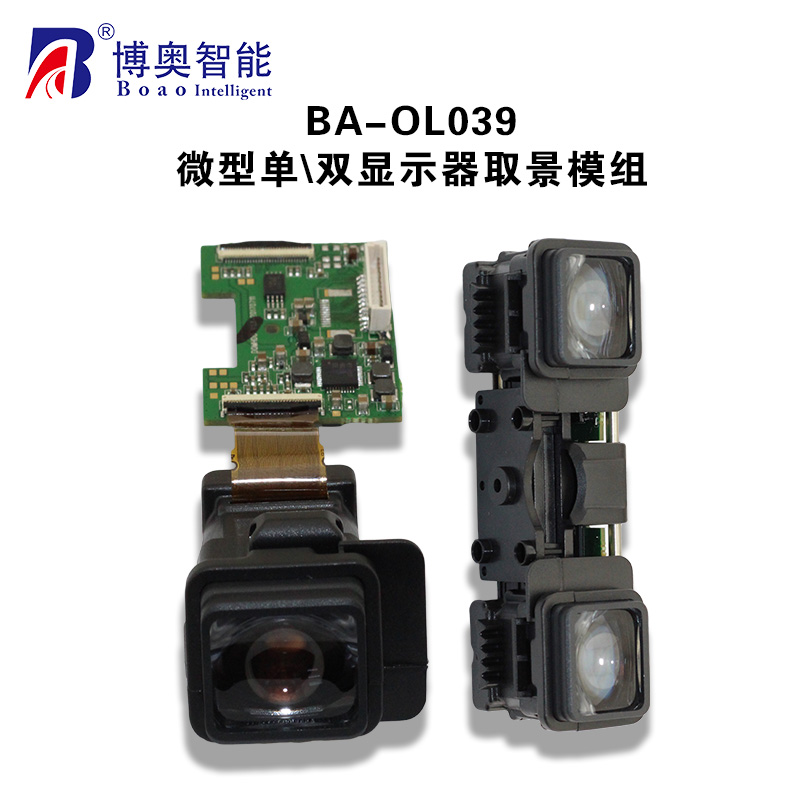

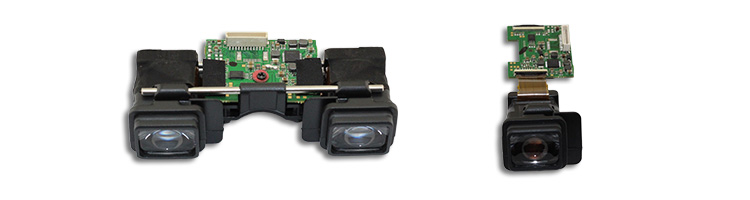

单双目微型显示器

一、产品介绍

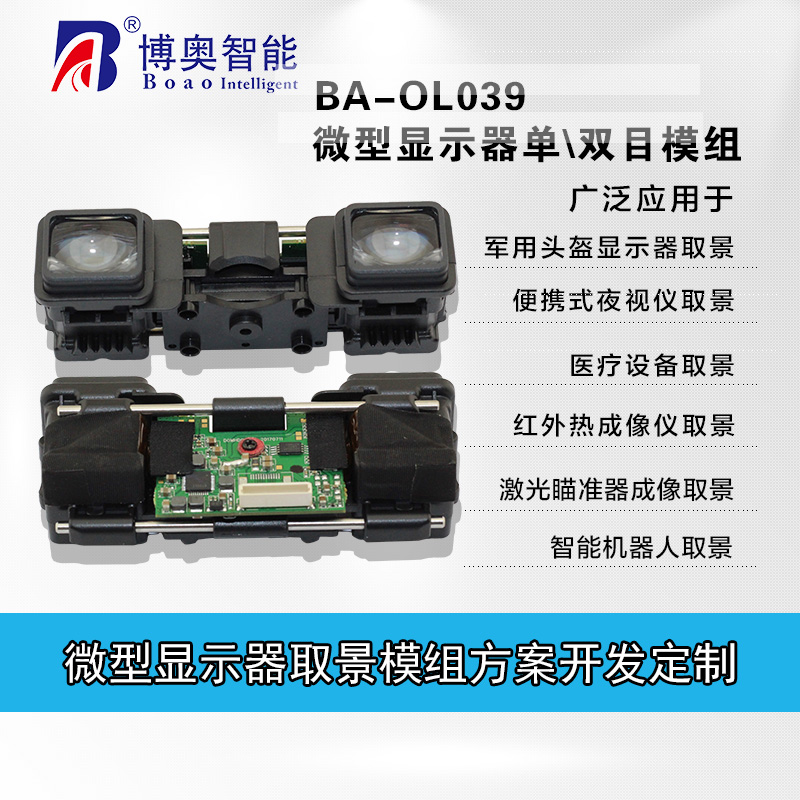

       该显示微型显示器为减少客户开发周期，降低客户开发杨本应运而生，显示器含2个XGA像素的微型显示芯片、以及图像驱动控制电路。该显示器图像清晰1024*768像素，体积小巧，可以方便地应用到客户的产品开发设计中，该显示器主要设计应用到：军用头盔显示器，军用显示器套件、便携式夜视仪、医疗设备取景、红外热成像仪取景，激光瞄准器成像、单兵夜视系统、游戏头盔、智能机器人取景、计算计成像、远程教育、FPV眼镜、AV/VR眼镜等。

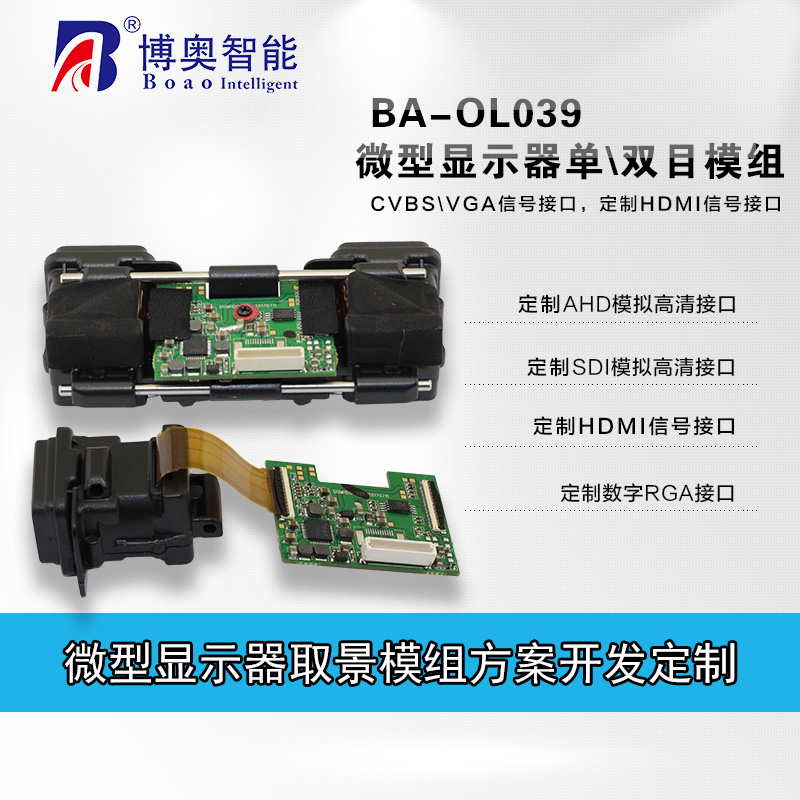

二、产品接口

   驱动电路板有CVBS信号接口，VGA信号接口，定制HDMI信号接口。

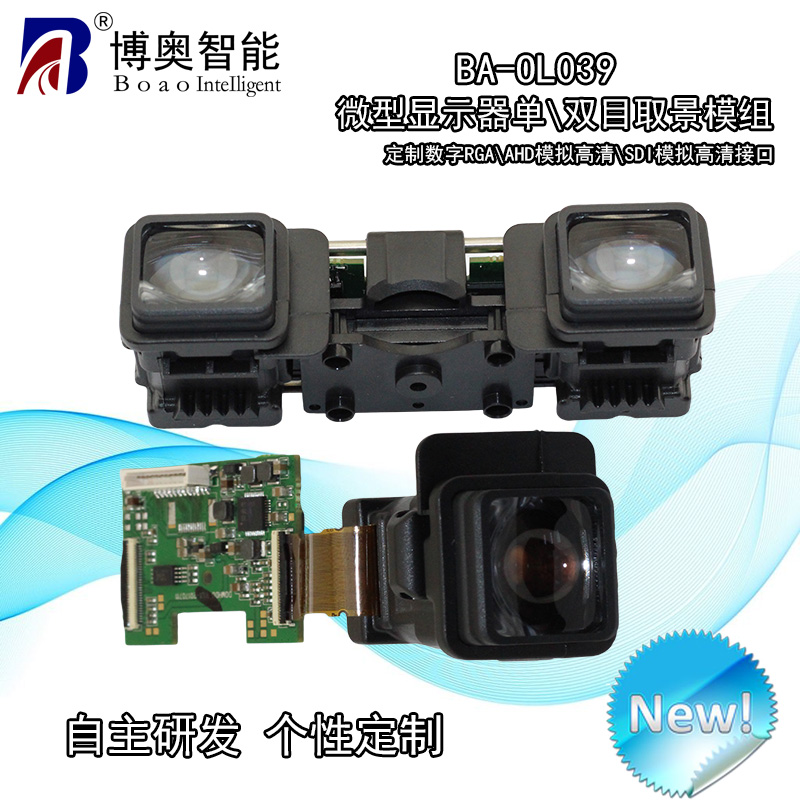

三、可以定制部份

  1、可以定制数字RGA接口、AHD模拟高清接口、SDI模拟高清接口。

  2、叠加电池电量显示图标并实时监测电池电量。

  3、叠加十字线标识，十字线形状可按要求绘制，位置可固定或移动

  4、可通过串口通讯协议完成图像亮度对比度等调节或其他功能。

  5、可以定制不同规格的光学透镜系统。

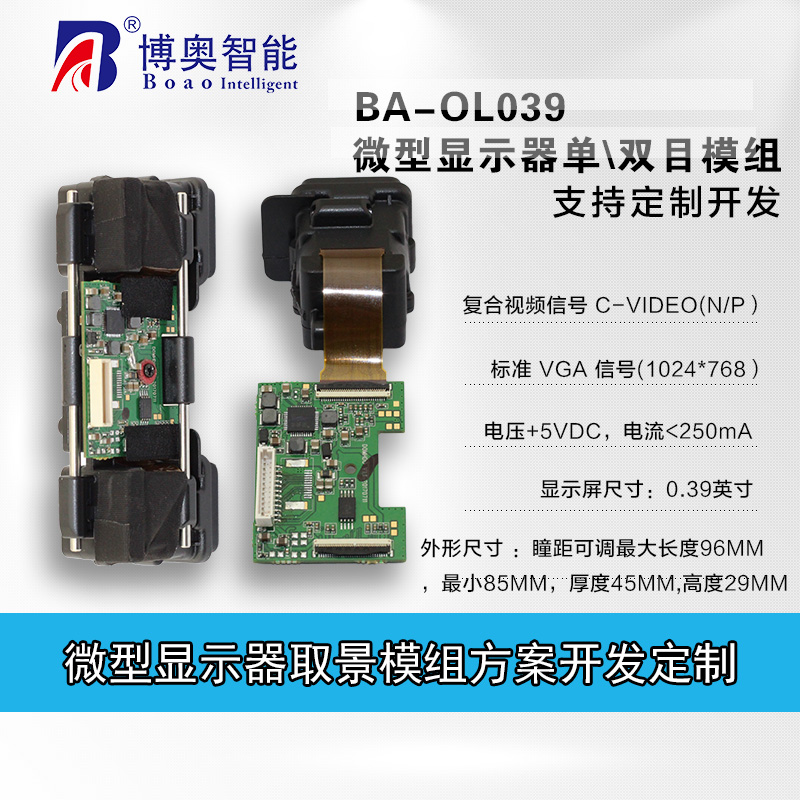

四、参数规格

  1、复合视频信号 C-VIDEO(N/P 制式自动识别)

  2、标准VGA信号（800*600 1024*768 1280*720 分辩率 60HZ 刷新率）

  3、电源：供电电压+5VDC，电流<250mA

  4、显示屏分辩率XGA (1024*768)

  5、工作温度：-40-60度

五、光学系统（可定制）

  1、视场角(FOV)38 度

  2、出瞳距离(Exit Relief)20mm

  3、出瞳直径(Exit Pupil)10mm

六、具备亮度调节、对比度调节功能。

七、外形尺寸

瞳距可调最大长度96MM，最小85MM，厚度45MM,高度29MM

八、重量：90g
