多功能身份证门禁控制板

< >

产品详情
产品规格

产品介绍（也可以用身份证号码授权）

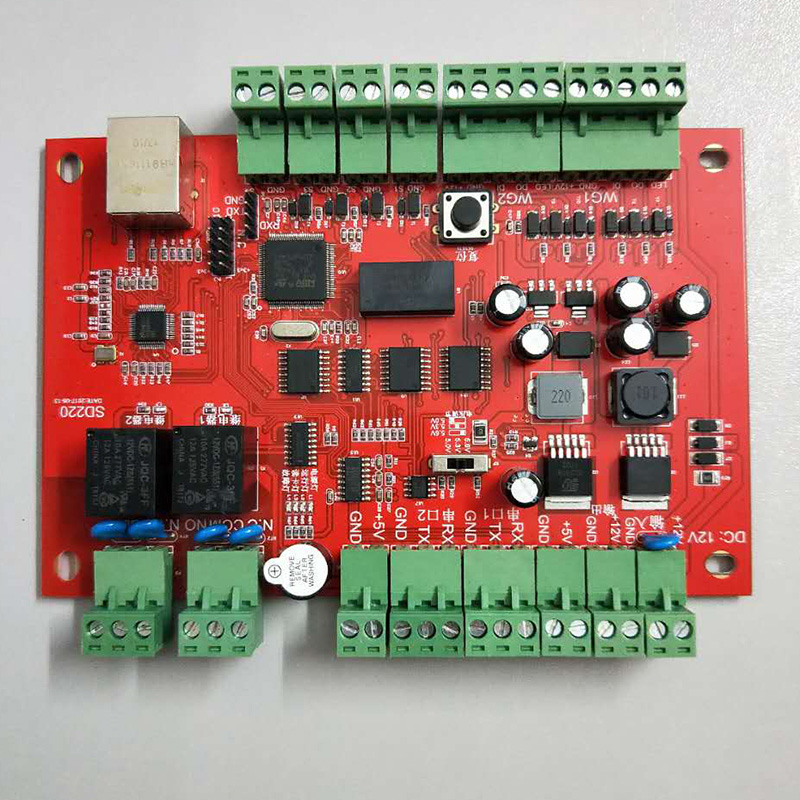

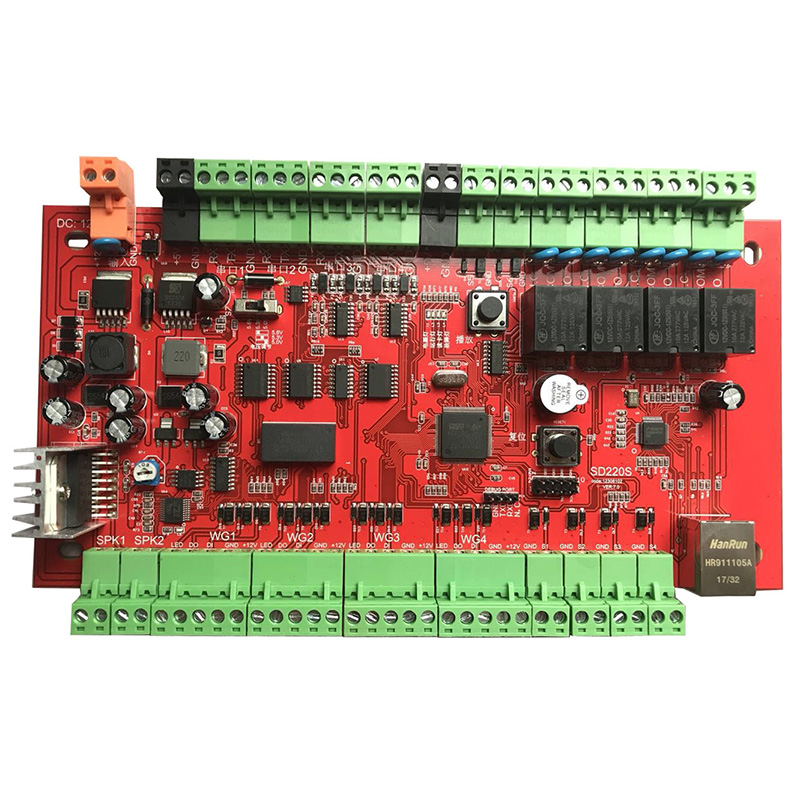

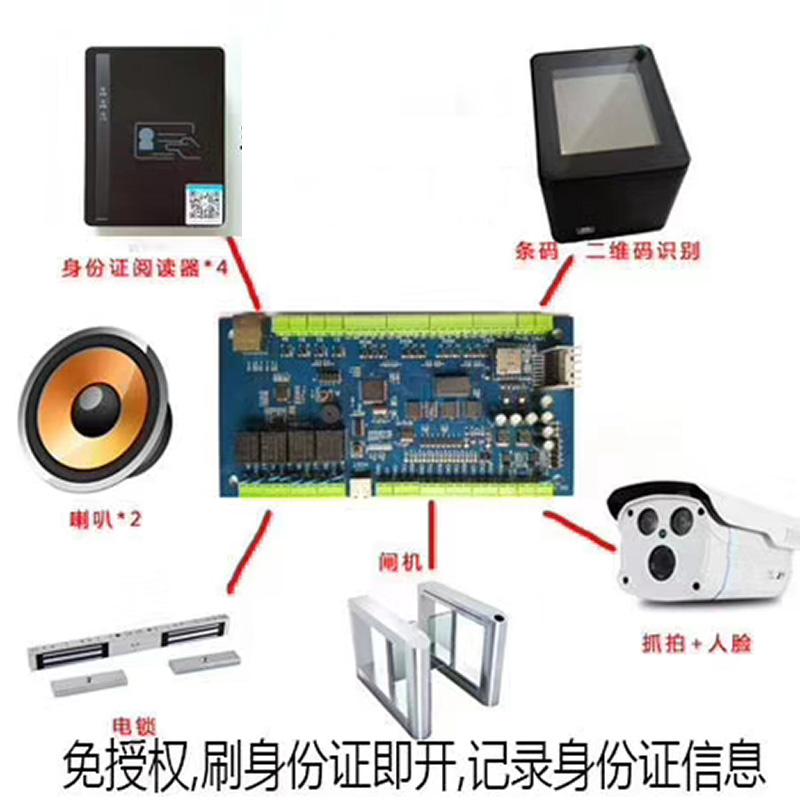

我司自主研发的BD220是一款多功能的门禁控制器，支持身份证阅读器、韦根读头26-34、指纹读头、二维码读头、作为门禁读头使用，可连接专用触摸显示屏，应用于各种门禁、闸机、自动门、停车场系统，支持限次，限时间，限人数，限性别，限年龄，支持刷身份证即开，自主鉴权，电脑鉴权。

产品参数

参数名称	值	说明
型号	BD220
主处理器	STM32F407（M4）
权限容量	50万条	可按要求加大
身份证信息容量	32000张身份证	可按要求加大
记录存储容量	50万卡记录	可按要求加大
识别模式	ID/IC/指纹/二维码/身份证	串口及韦根接口
鉴权模式	控制板鉴权或者电脑控制	可按需定制
工作模式切换	可配置时段切换
刷卡上报电脑	支持	可上报身份证信息
主动拉取权限	支持	从互联网服务器拉取
多门互锁	支持
反潜回	支持	特定场景全网反潜回
蜂鸣器	支持
DHCP分配IP	支持
ADSL拨号	支持
语音提示	支持
自定义提示音	支持
组网方式	TCP/IP网络
继电器	2组	最大支持2门
韦根接口	2组	最大支持2韦根读头(支持韦根OUT指纹读头)
串口	2组	各种串口设备及屏幕
输入信号	2组	开门按钮及门磁
电源	12V DC
功耗	<9W
工作环境温度	-50°C-75°C	工业
工作环境湿度	20%—60%
存储环境温度	-10°C—65°C
存储环境湿度	20%—80%

系统支持

设备白名单验证。通过电脑下发白名单到设备，设备独立工作，自动读取身份证并核对白名单，在白名单中的身份证方可开门。

电脑白名单验证。设备读取到身份证信息后，发送给电脑，则电脑软件负责检查身份证是否有开门权限。这种方式可以通过电脑软件实现大数据量的白名单验证，以及其它时段权限控制。

刷身份证自动开门。设备读取到身份证信息后即开门，即所有身份证都自动开门。同时可以配置将采集到的身份证信息上报到电脑存档备查。

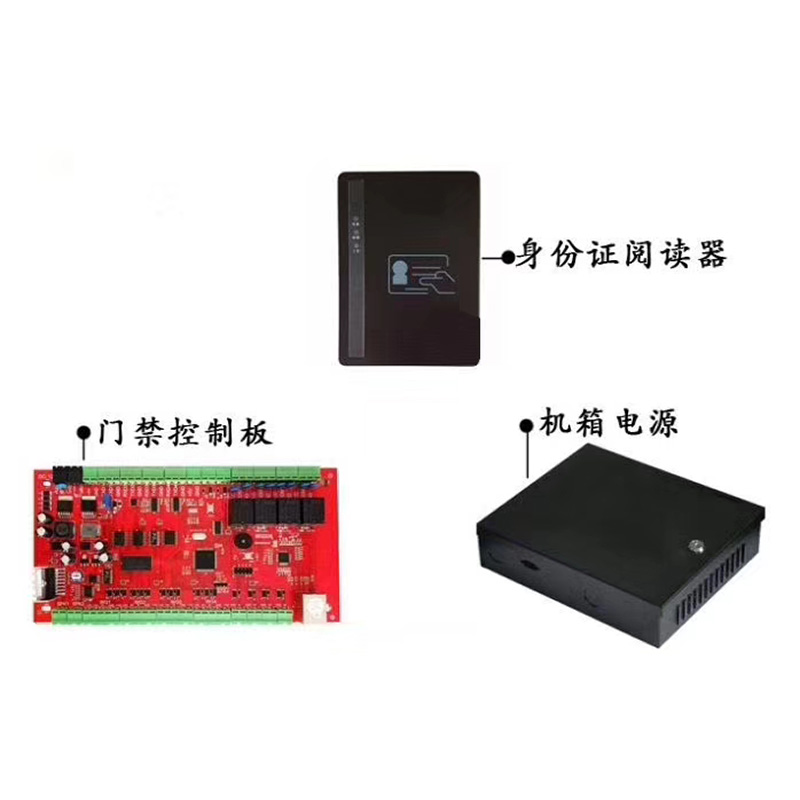

机箱电源

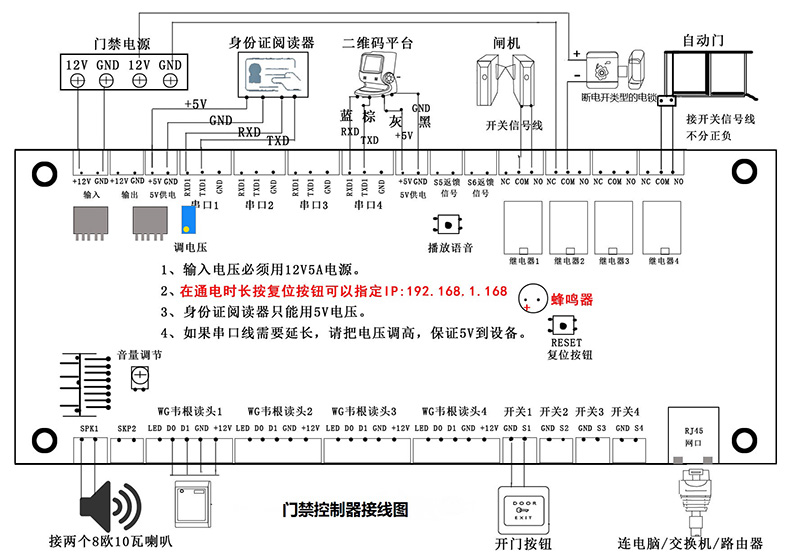

控制器要求输入电压为12V，建议安装在专用机箱中，配套专用电源适配器供电，可选备用电池。

网络

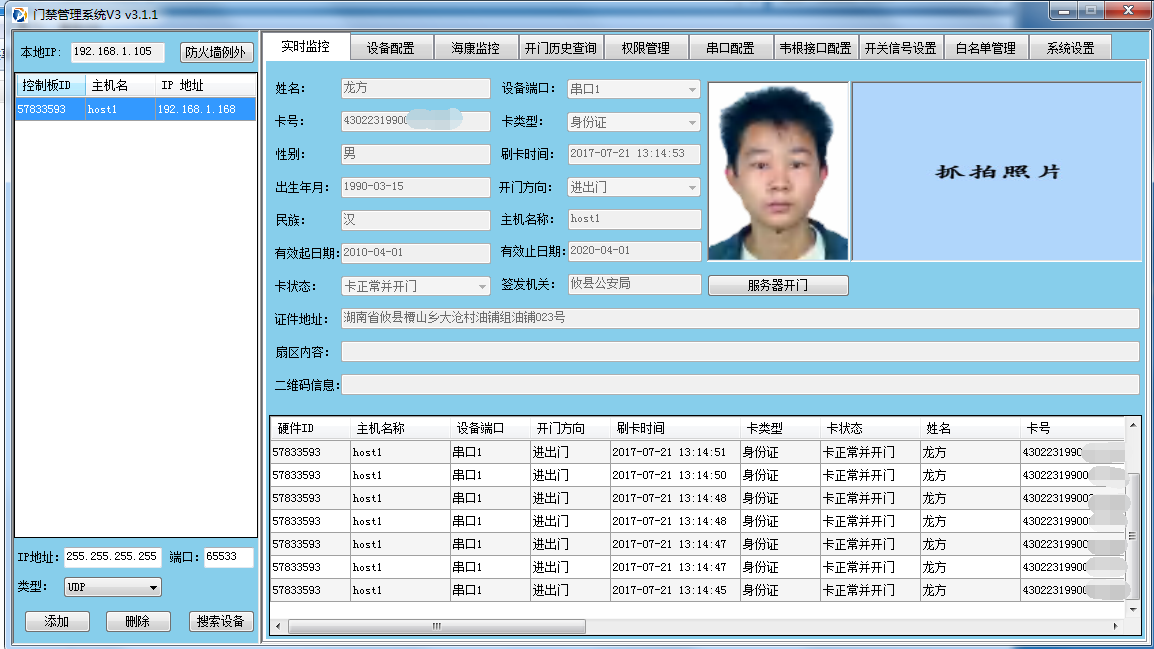

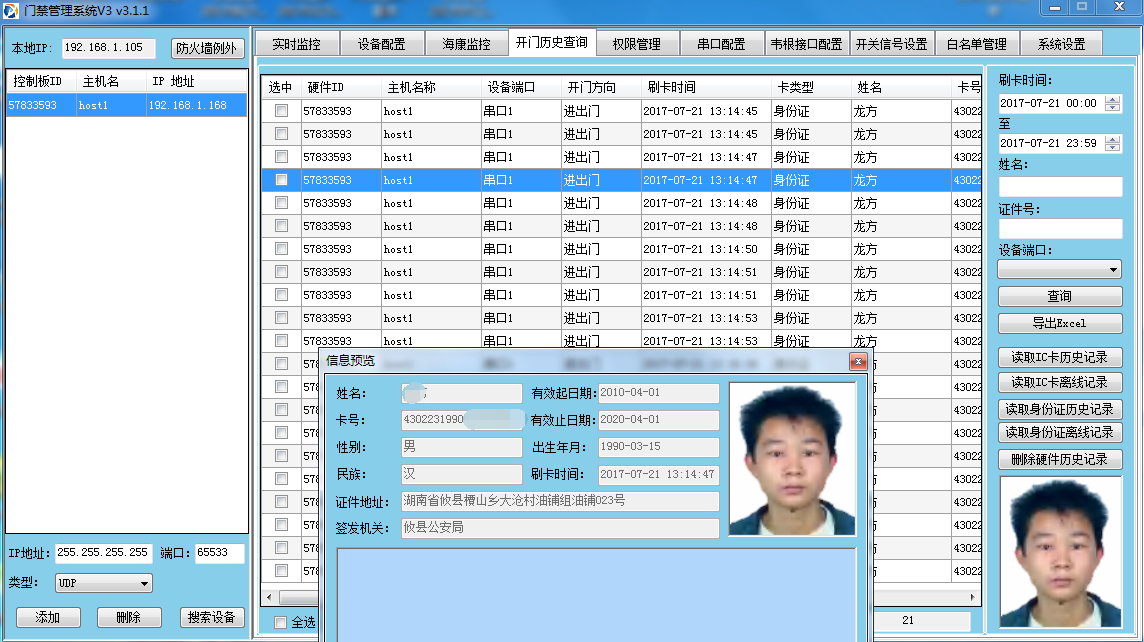

设备通过以太网接口与电脑连接，实现设备配置，权限配置，实时上报监控，远程开门，控制器历史日志下载等。

开门按钮

设备支持开门按钮输入，短接开门信号接头即可手动开门。系统支持8个输入信号，可以通过配置软件指定哪些信号作为开门按钮的输入信号，以及对应的开门继电器。

配置说明

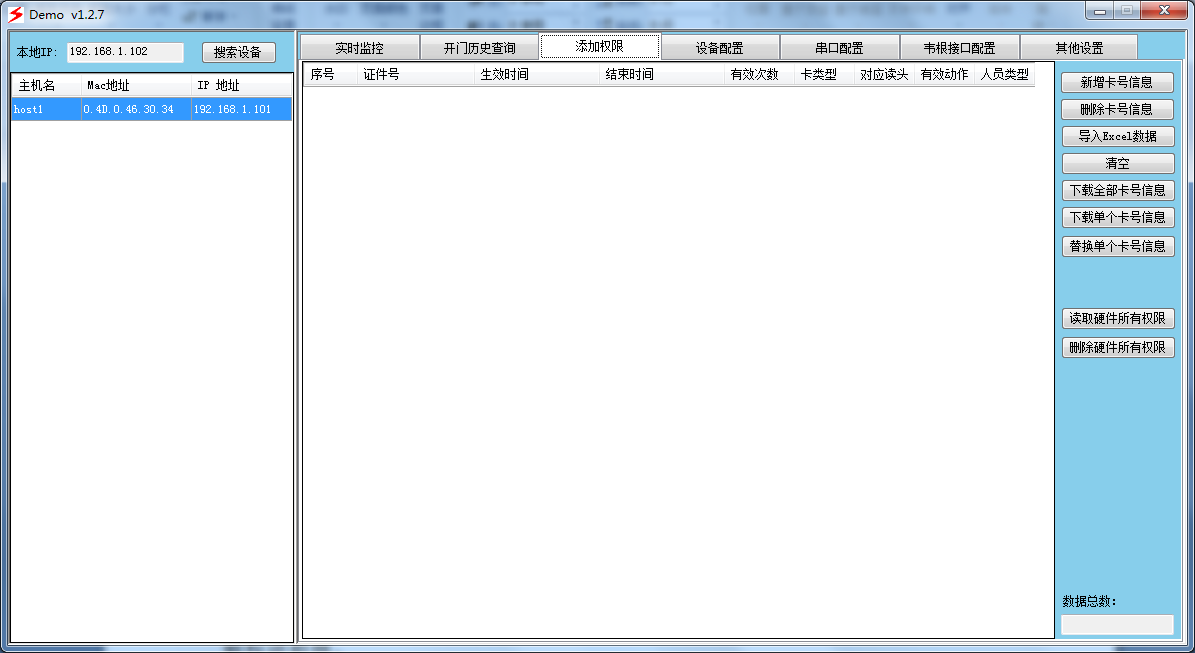

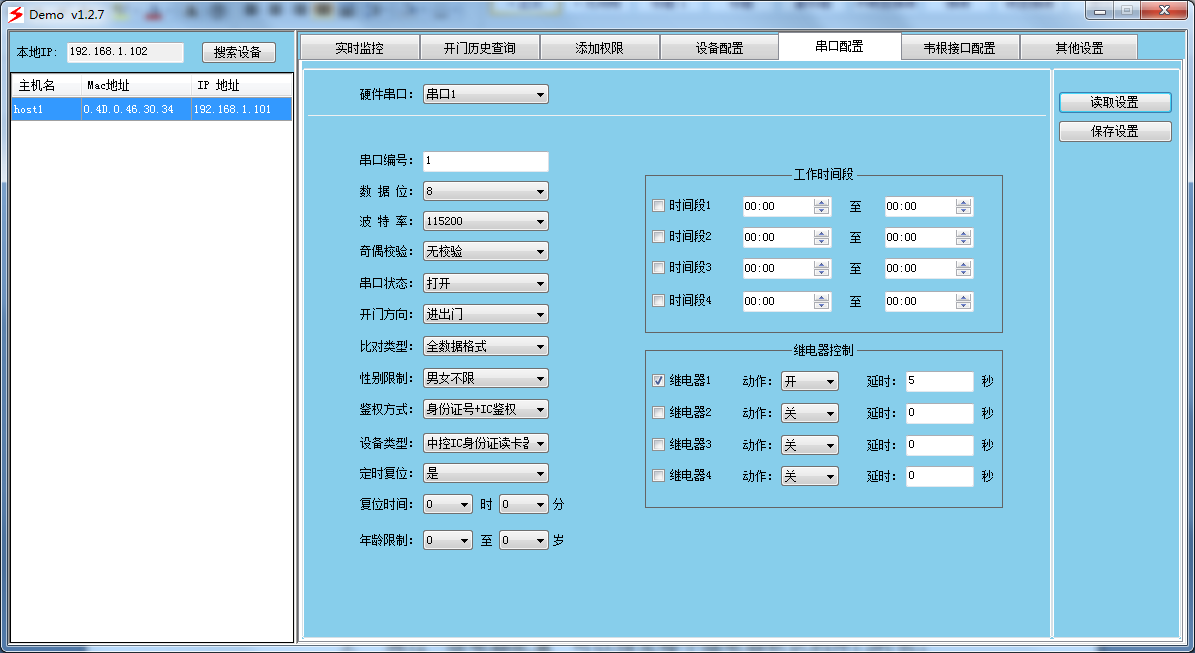

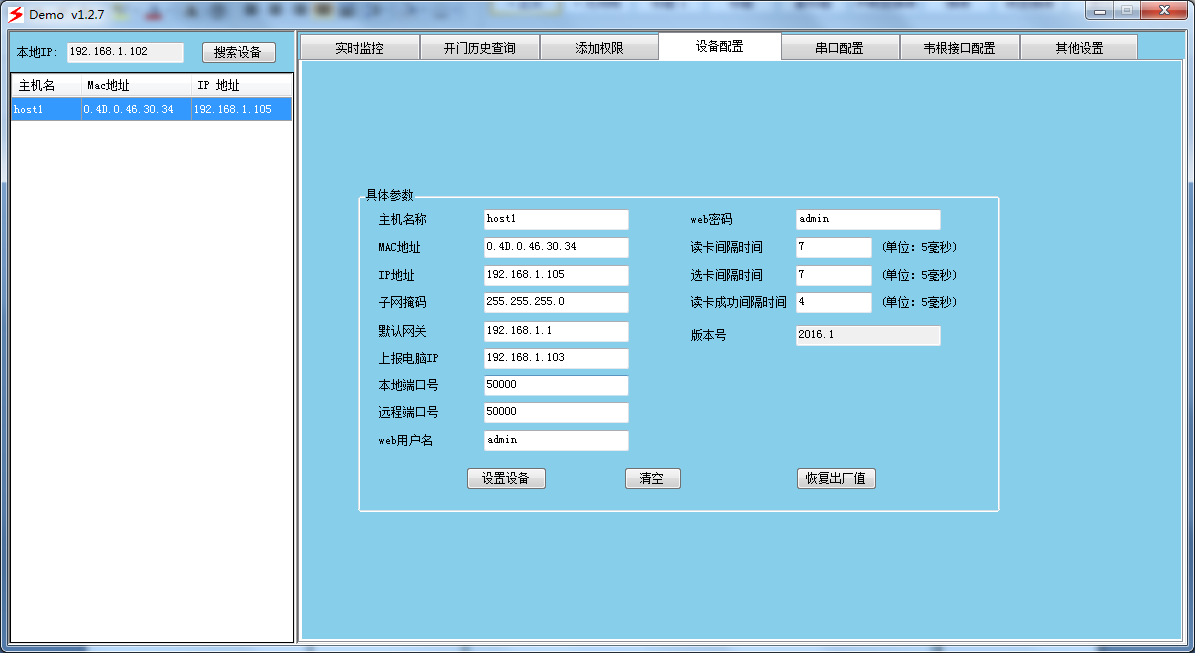

设备默认IP地址为192.168.1.XX，子网掩码为255.255.255.0，如果实际安装环境要求使用不同的配置值，则需要使用设备管理工具软件搜索并配置设备。这里对软件的使用做一个简要说明：

启动软件，输入默认管理密码123456，即可进入软件主界面。

将设备通过网线与电脑直接连接或者通过交换机连接，在软件中点击“搜索设备”按钮，列表中将自动列出网络中的门禁控制器设备。选择记录后可以查看并修改此设备的配置。注意必须保证计算机IP地址与设备IP地址在同一个网段，默认为192.168.1.XX，否则不能成功搜索和修改。（通过网线直连电脑的情况，可能因为网卡不能自适应导致搜索或者配置不成功，建议通过路由器连接）。如果计算机IP地址已经修改为192.168.1.XX仍然不能搜索到设备，可以人工恢复默认设置(在断电时按住恢复按钮加电，5秒后松开，鸣蜂器响即恢复成功)。
