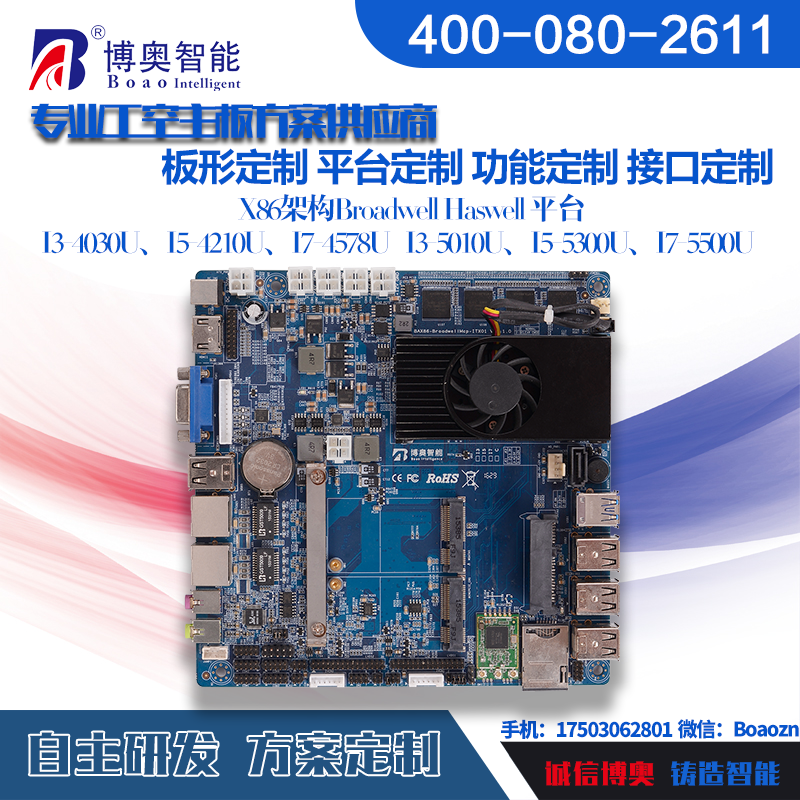

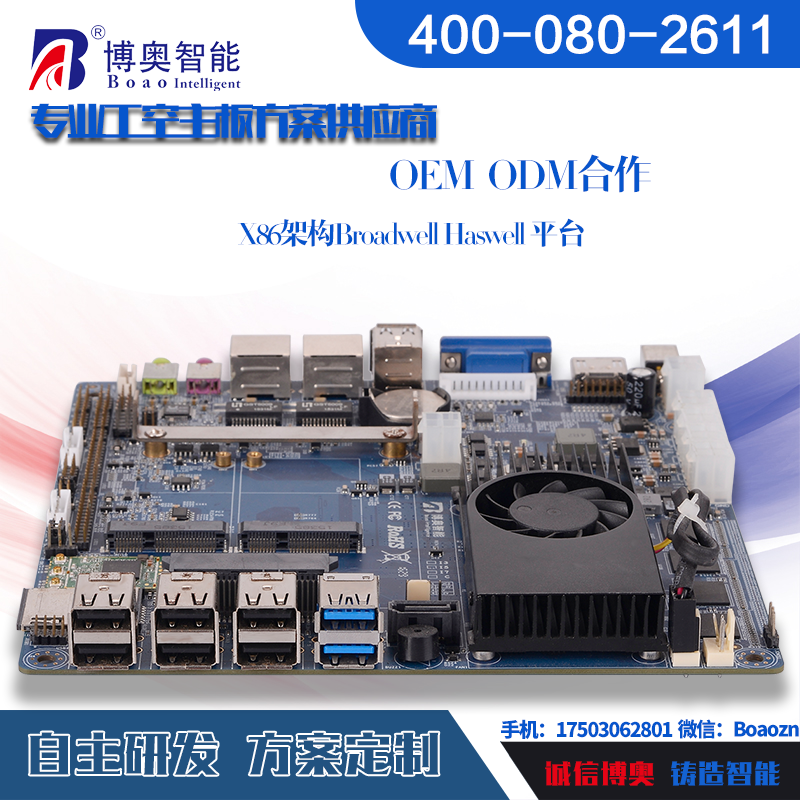

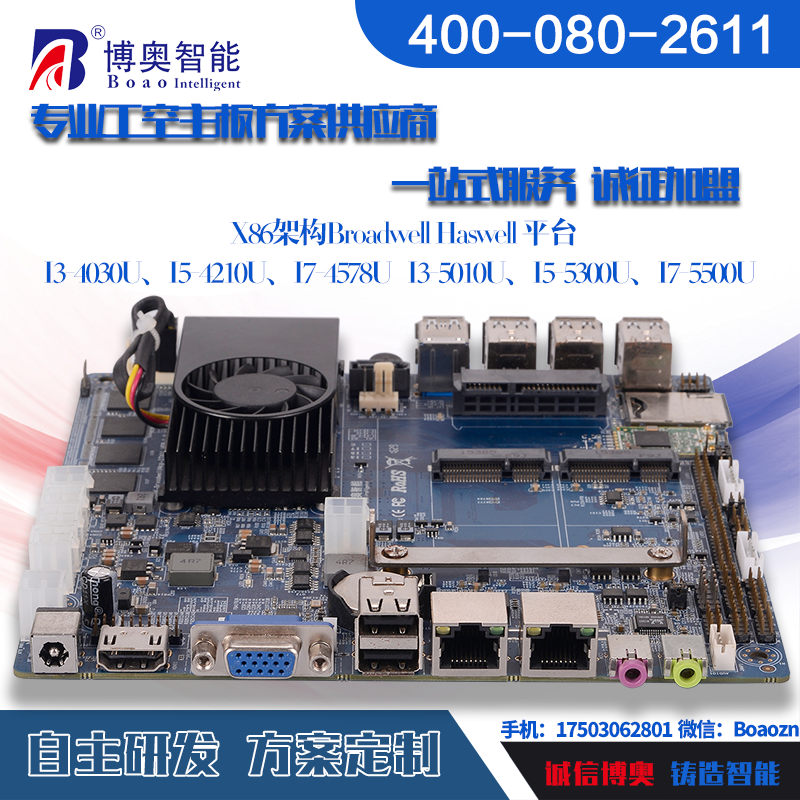

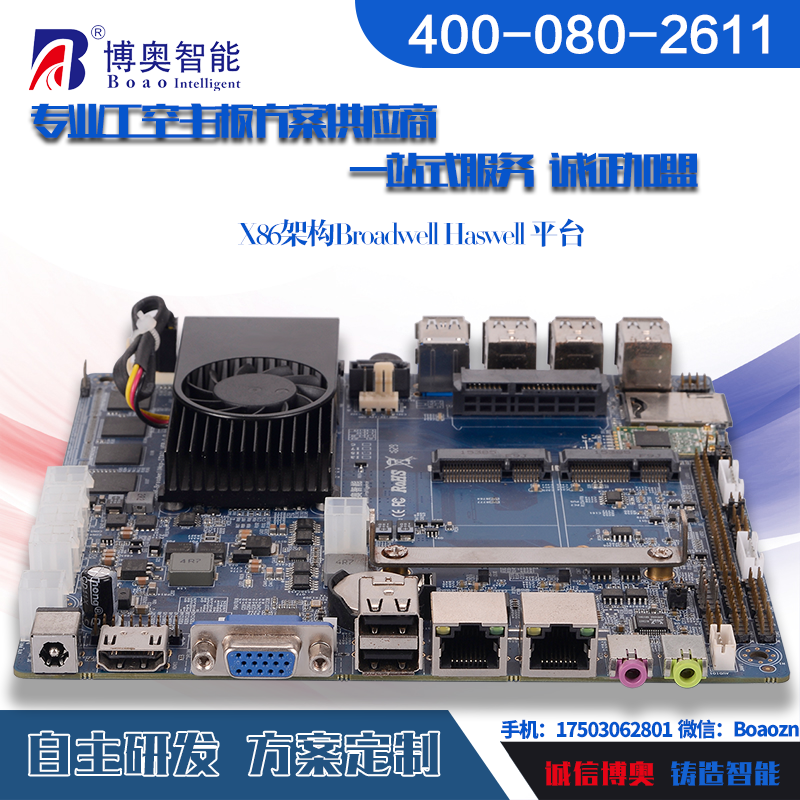

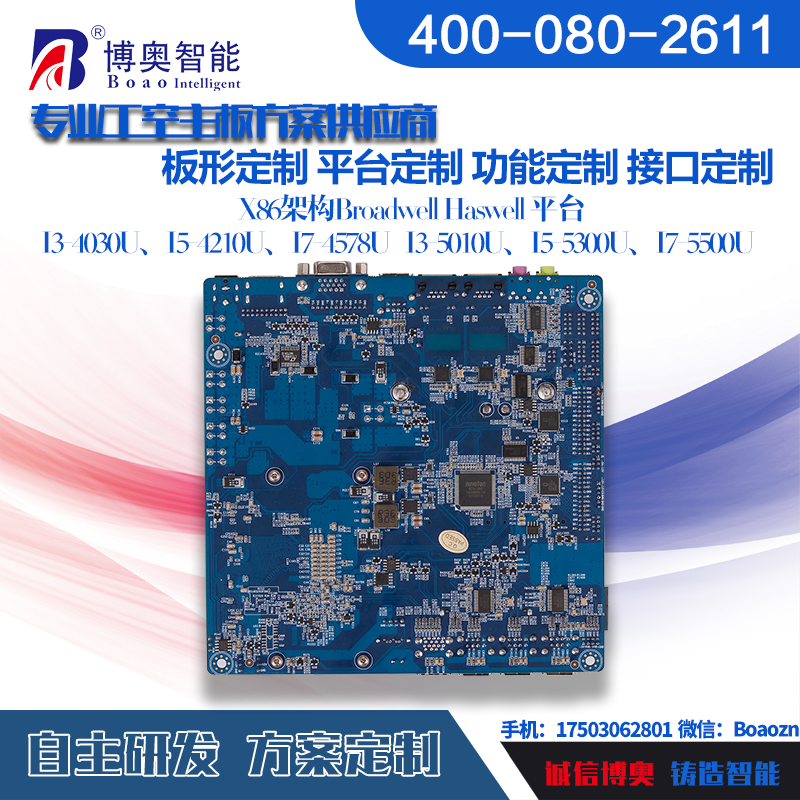

BAX86-Haswell Broadwell工控主方案

主板平台:X86架构 英特尔®Haswell Brodwell U
CPU型号:Celeron Pentium CoREI3 I5 I7
内 存:板载4G/8G
显卡组合:VGA+HDMI+LVDS2
LVDS1+HDMI+LVDS2
显示类型:三屏同显/异显
主板尺寸:170mm(L)X170mm(W)
  • 产品详情
  • 产品规格

    产品概述

    Intel Haswell和Intel Broadwell平台主板是为我公司访客机专用而且开发的工控主板方案,主板尺寸170mmX170mm,八层PCB板,工业级设计,它具有功能强大,集成度高,低功耗,高性能,多接口的特点,主板集成了12个USB接口 ,6个COM口,双通大功率功放,最高支持15W,板贴4G/8G内存及WIFI+BT功能,双插针LVDS1、LVDS2,同时主板配有两路DC24V输出,两路DC12V输出,一路DC5V输出; Intel Haswell和Intel Broadwell平台提供板形(标准板卡、非标板卡)、功能接口等定制。

    现将方案面向市场推广销售,方案价格合理,现寻求合作,合作方式为OEM、ODM;博奥智能保证让您低于同业的价格购买到全套性能稳定的技术方案,完善的服务,一流的品质!

    应用领域:

    主要应用于控制设备,仪器仪表,医疗设备,数字白板,多媒体教学,POS机,排队机,数字标牌,游戏机,人机界面,终端一体机,监控,安防存储,车载电脑,迷你电脑,云终端等设备


    产品参数

    规格 描述
    处理器系统 CPU 英特尔®Haswell Brodwell U系列CPU(C-3215U 5010U 5200U 5500U)
    CPU封装 板载
    前端总线 DMI
    BIOS 系统BIOS: SPI  BIOS
    内存 容量 4GB/8GB
    类型 板贴4颗粒(8G),板贴2颗粒(4G)
    视频 HDMI 标准接口+预留排针
    VGA 标准接口+预留排针
    LVDS 排针
    显示组合 VGA+HDMI+LVDS2或LVDS1+HDMI+LVDS2
    网络 控制器 网络1: RTL8111F千兆网卡
    网络2: RTL8111F千兆网卡
    音频 控制器 瑞昱HD ALC662音频解码(左右声道+麦克风)+功放输出(最大支持15W)
    Super I/O 控制器 NTC6106 SIO
    硬件监测 看门狗定时器 0-255秒,提供看门狗例程
    温度侦测 支持CPU/主板温度侦测
    输入/输出接口 USB 3.0 2 x USB 3.0 PORT
    USB 2.0 8个,兼容USB2.0 / 1.1
    串口 Com1-COM4  4个3线RS232 TX/RX/GND
    COM5-COM6 2个RS485
    GPIO 8位,提供例程,自由定义输入/输出,3.3V/5V@24mA电平
    扩展总线 Mini-PCIe 1个半长/全长Mini-PCIe 1x插槽,支持PCIe和USB设备支持USB 3G/4G通讯模块
    3G、4G SIM卡槽,靠板边(可弹式)
    存储 SATA 标准SATA接口,外加SATA HDD电源座子
    7+15PIN笔记本SATA接口 注意硬盘的螺丝孔位
    M-SATA 1个全长m-SATA  scoket(预留半长卡位)
    电源 电源类型 DC12-24V输入,4PIN+DC电源接口
    输出12V(2路5A/10A)  ,24V(2路5A/10A)  5V(2路2A)(电源受控,开机后才有电,关机后没电)
    LED状态灯 LED HDD LED
    POWER LED
    复位
    开关机按键
    板载电源输入指示灯
    其他 WIFI+BT USB接口,BL-M7632MA1支持2G/5G WIFI+BT模块
    FAN 3PIN CPU FAN + SYS FAN
    CMOS电池 座子形式
    工作环境 工作温度 -20°C ~ 60°C
    存储温度 -40°C ~ 80°C
    工作湿度 0% ~ 90%相对湿度,无凝露
    存储湿度 0% ~ 90%相对湿度,无凝露
    尺寸 170 x 170mm
