一、概述

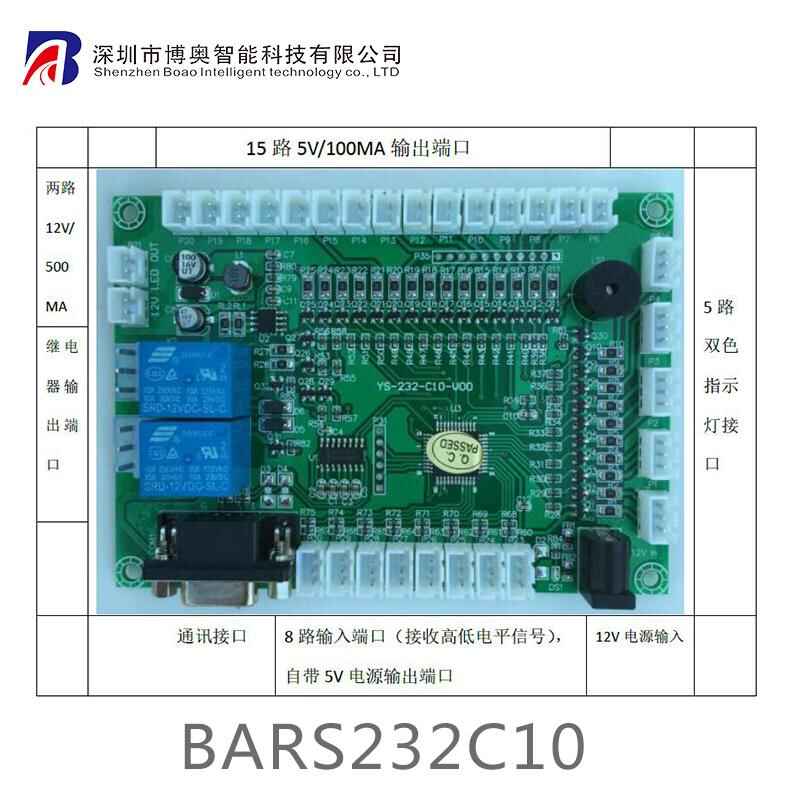

232C10是专为自助终端设备配套开发的一款串口控制器模块，可应用此模块实现各模块操作指示灯的提示控制、接收开关量的输入上传、继电器常开、常闭输出等，并带有看门狗功能，利用此功能可对某一模块实现状态自检、硬复位功能。
二、技术规格
1. 通讯接口及协议：
l 串口232通讯，标准DB9母座接口
2. 接口及参数：
l
15路5V/100mA输出，可控制各操作提示灯条；
l
5路共阴极5V/100mA输出，可控制双色指示灯条，区分正常、异常状态；
l
2路12V/500mA输出，可外接高拍仪补光灯、12V继电器模块；
l
2路继电器常开、常闭端口,可外控制各模块电源，实现模块的断电复位功能；
l
8路高低开平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带5V电源接口，可为外接模块提供电源。
l 1路蜂鸣器，可实现声音提示功能，如当某一重空门打开超过一定时间，上层可发指令打开蜂鸣器，以提示用户注意关门。
4. 电源、电压
l 控制器电源输入为12V/1A
5、控制器工作条件：
l 工作温度：-10℃～+70℃
存储温度：-20℃～+85℃
l 湿度：5%～90%，无结露；
