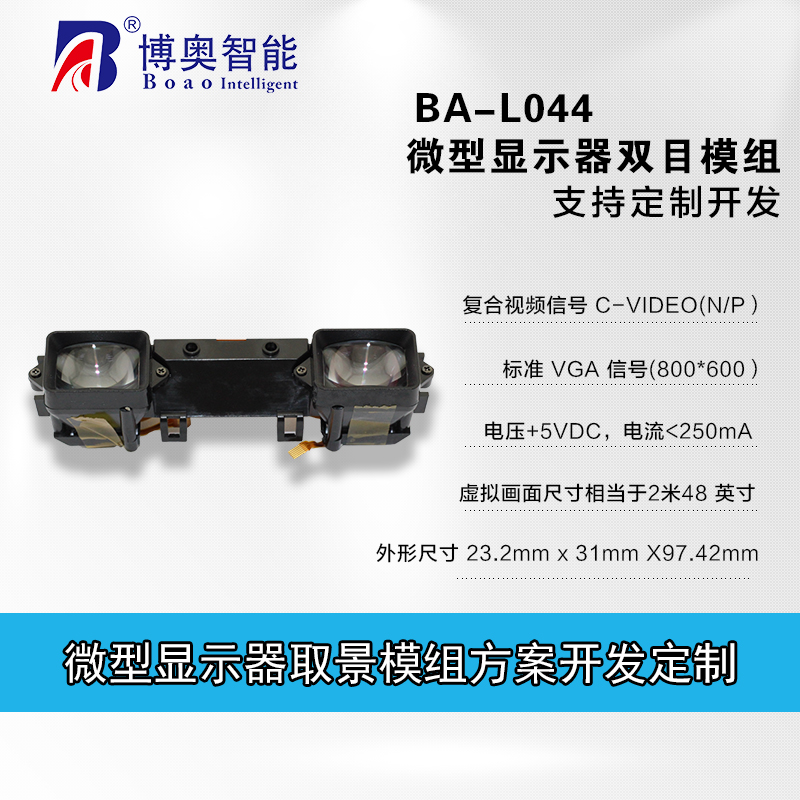

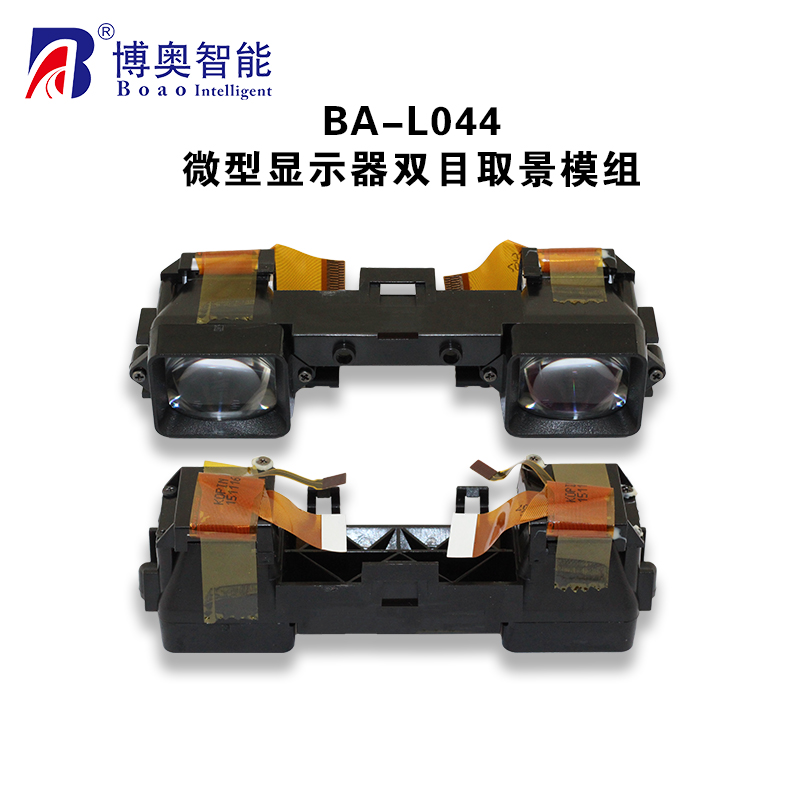

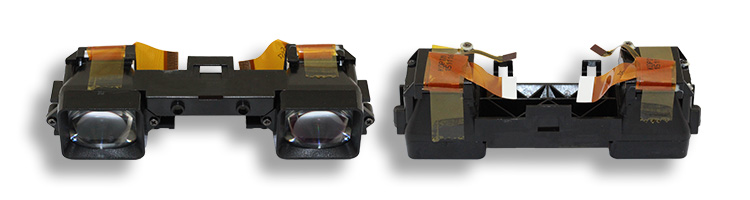

L044双目显示模组 FPV眼镜取景

一、产品介绍

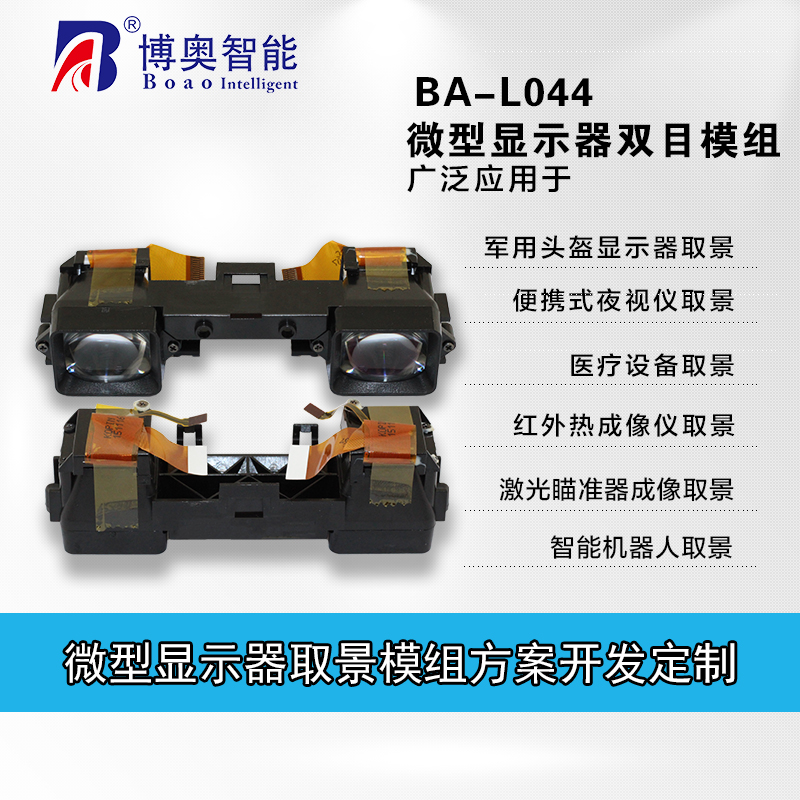

      该显示微型显示器模组为减少客户开发周期，降低客户开发杨本应运而生，模组含2个SVGA像素的微型显示芯片、光源系统、高性能光学引擎、以及图像驱动控制电路。该显示模组可以虚拟出相当于2米远48英寸的画面，图像清晰800*600像素，体积小巧，可以方便地应用到客户的产品开发设计中，该模组主要设计应用到：军用头盔显示器，军用显示器套件、便携式夜视仪、医疗设备取景、红外热成像仪取景，激光瞄准器成像、单兵夜视系统、游戏头盔、智能机器人取景、计算机成像、远程教育、FPV眼镜、AV/VR眼镜等。

二、产品接口

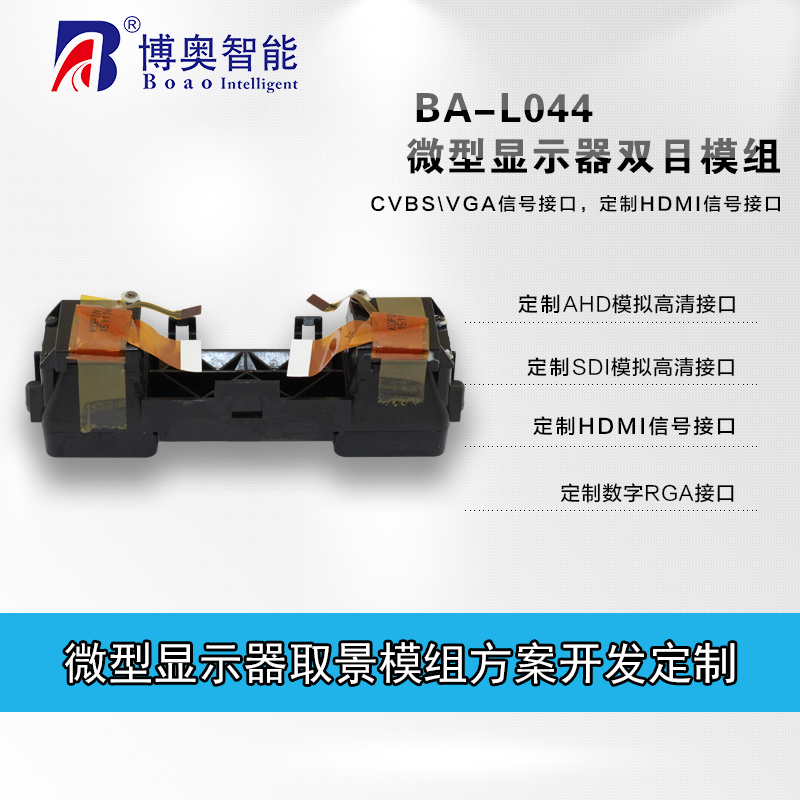

    驱动电路板有CVBS信号接口，VGA信号接口，定制HDMI信号接口。
三、可以定制部份

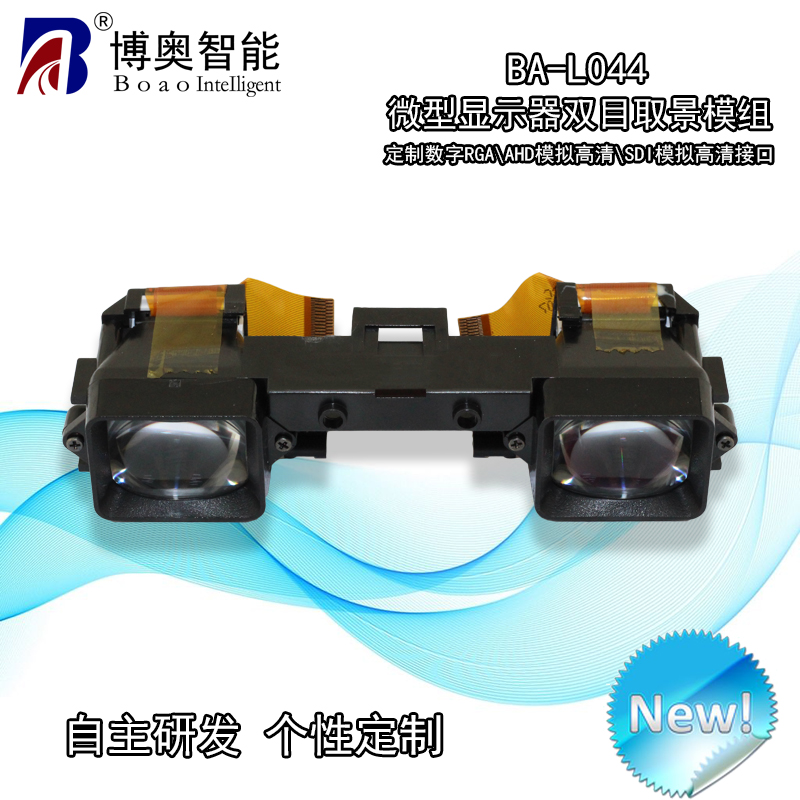

  1、可以定制数字RGA接口、AHD模拟高清接口、SDI模拟高清接口。
  2、叠加电池电量显示图标并实时监测电池电量。
  3、叠加十字线标识，十字线形状可按要求绘制，位置可固定或移动
  4、可通过串口通讯协议完成图像亮度对比度等调节或其他功能。
  5、可以定制不同规格的光学透镜系统。
四、参数规格
  1、复合视频信号 C-VIDEO(N/P 制式自动识别)
  2、标准 VGA 信号（800*600 1024*768 1280*720 分辩率 60HZ 刷新率）
  3、电源：供电电压+5VDC，电流<250mA
  4、显示屏分辩率SVGA (800*600)
  5、虚拟画面尺寸相当于 2 米远处对角线 48 英寸
五、光学系统（可定制）
  1、视场角(FOV)32 度
  2、出瞳距离(Exit Relief)20mm
  3、出瞳直径(Exit Pupil)10mm
六、具备亮度调节、对比度调节功能。

七、外形尺寸

23.2mm (宽) x 31mm (高)X97.42（长）

八、重量：12g
