终端专用LED灯控制板 串口控制板 RS232感应器通讯模块

一、概述

      BALED001是专为自助终端设备配套开发的一款指示灯控制器模块，可实现各模块操作指示灯的提示控制，具有16路5V及4路12V的电压控制输出端口，输出端口可接5V单色、双色指示灯，12V端口可接高拍仪补光灯等，可广泛应用于地铁、金融、通讯、社保等各类自助终端。

二、技术规格

1.  通讯接口及协议：

串口232通讯，标准DB9母座接口

2.  输出接口及参数：

1）10路5V电压输出；

2）4路12V电压输出；

3. 电源、电压

1）控制器电源输入为DC 5V  1A

4、控制器工作条件：

1）工作温度：-10℃～+70℃

2）存储温度：-20℃～+85℃

3）湿度：5%～90%，无结露；

6、规格尺寸：8CM*9CM

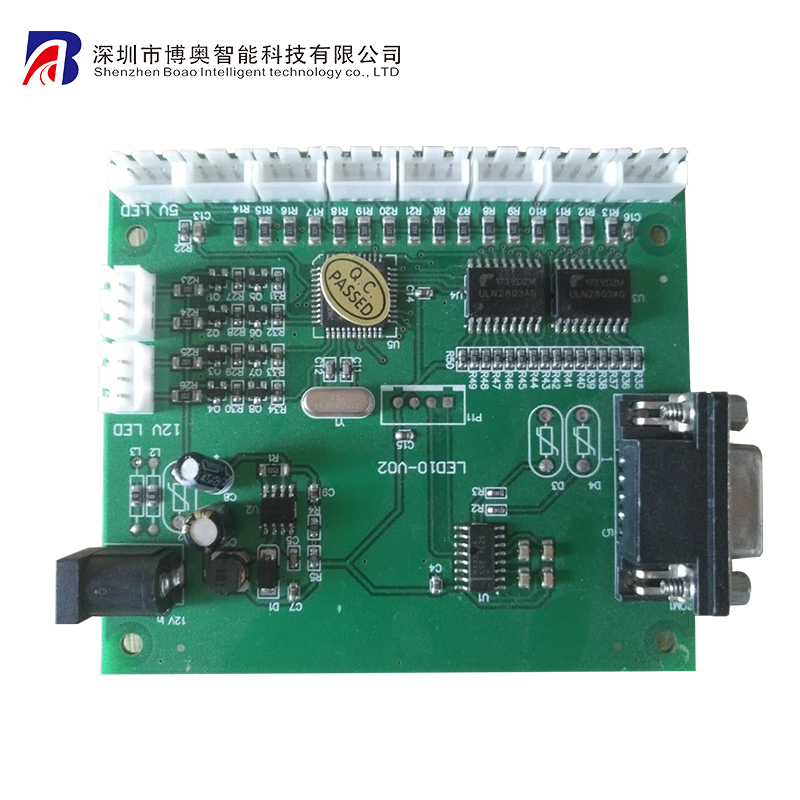

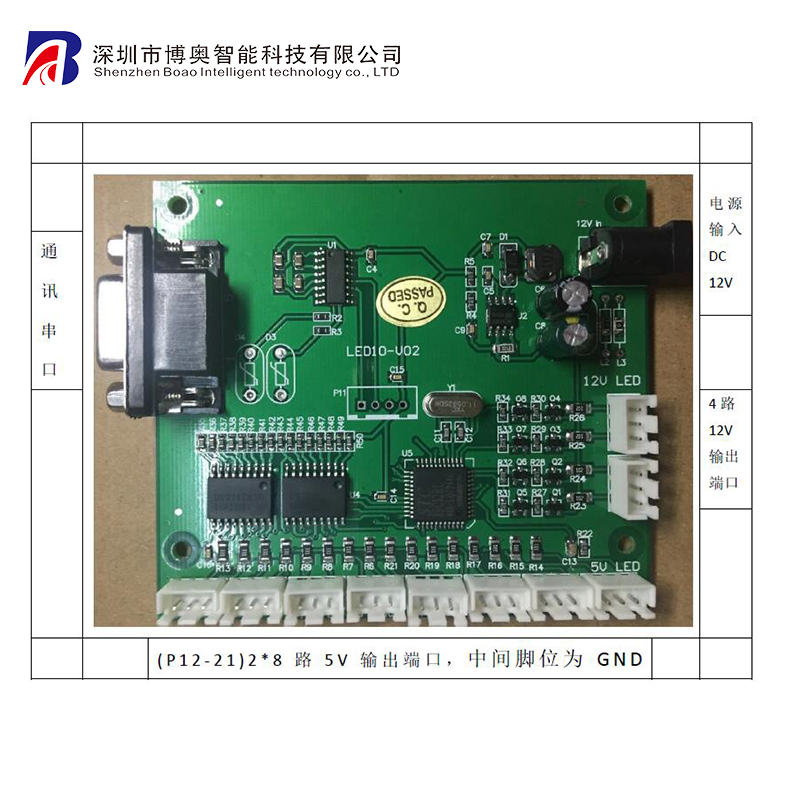

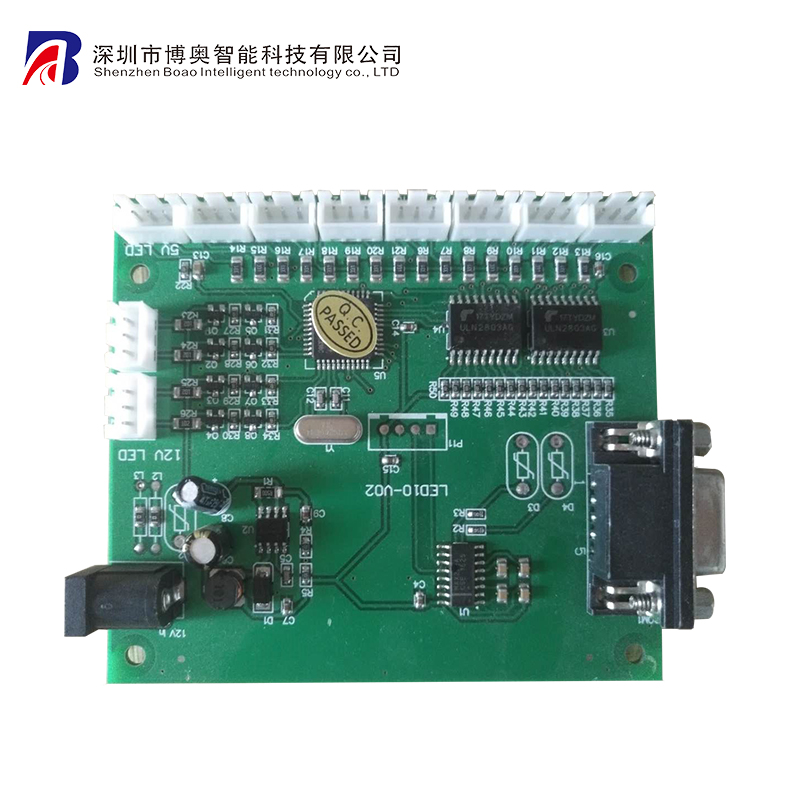

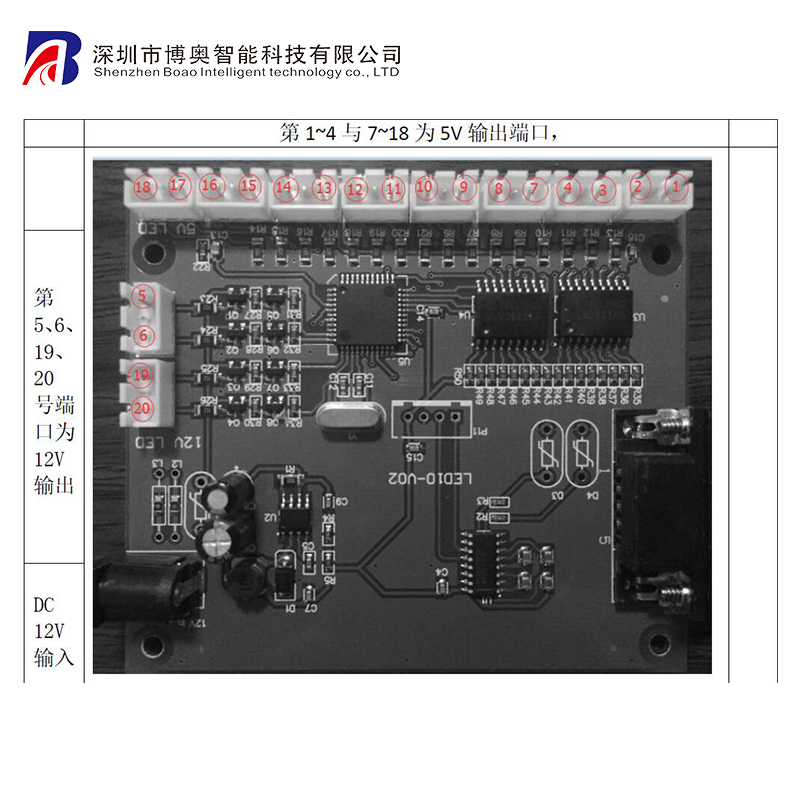

三、控制器接口图示
