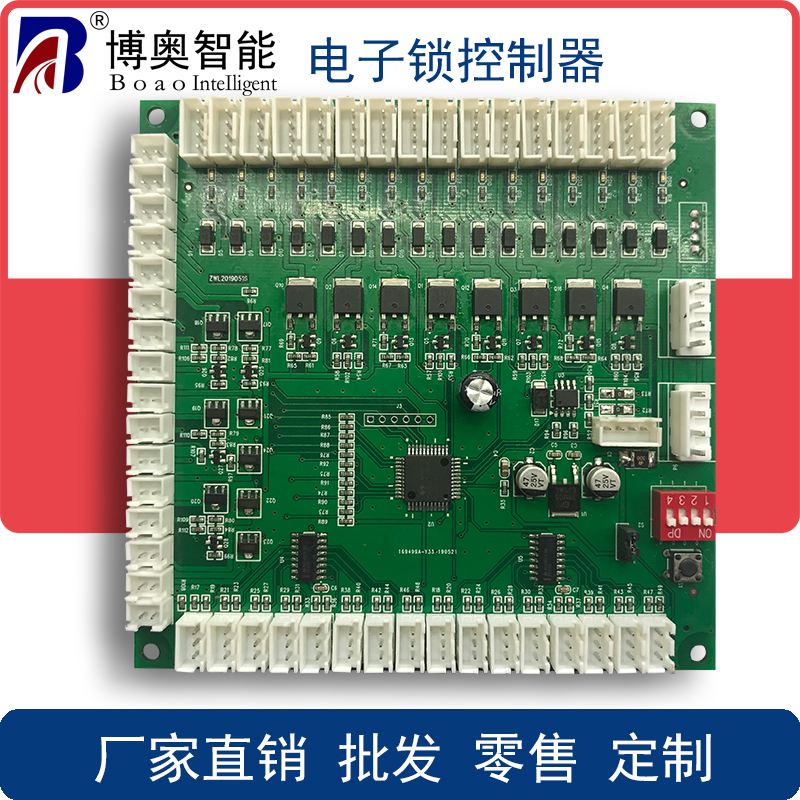

BA-SK16电子锁控制器 感应开锁

一、概述



该产品为电子锁控制器，主要功能有电子锁开锁控制，带锁状态反馈检测，带开锁照明灯控制器以及红外检测输入功能，可应用于智能快递柜、格子售货柜、口红柜、储物柜等智能设备。

二、技术规格



通讯接口及协议：



485 通讯，可支持级联方式，



TTL 电平通讯方式



接口及参数：



16 路 12V 锁控制输出接口，带锁反馈检测；



16 路 12V 灯控制输出；



16 路传感器模块接入端口，可提供 5V 或 12V 供电；



4. 电源、电压



控制器电源输入为 DC 12V/3A；



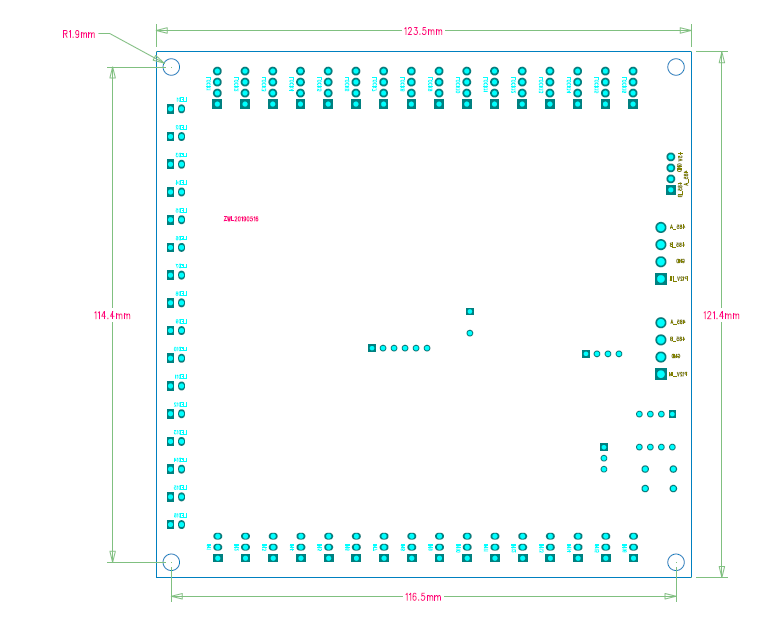

5、外型尺寸规格：110.6mm*73.2mm



6、控制器工作条件：



工作温度：-10℃～+70℃



存储温度：-20℃～+85℃



湿度：5%～90%，无结露；

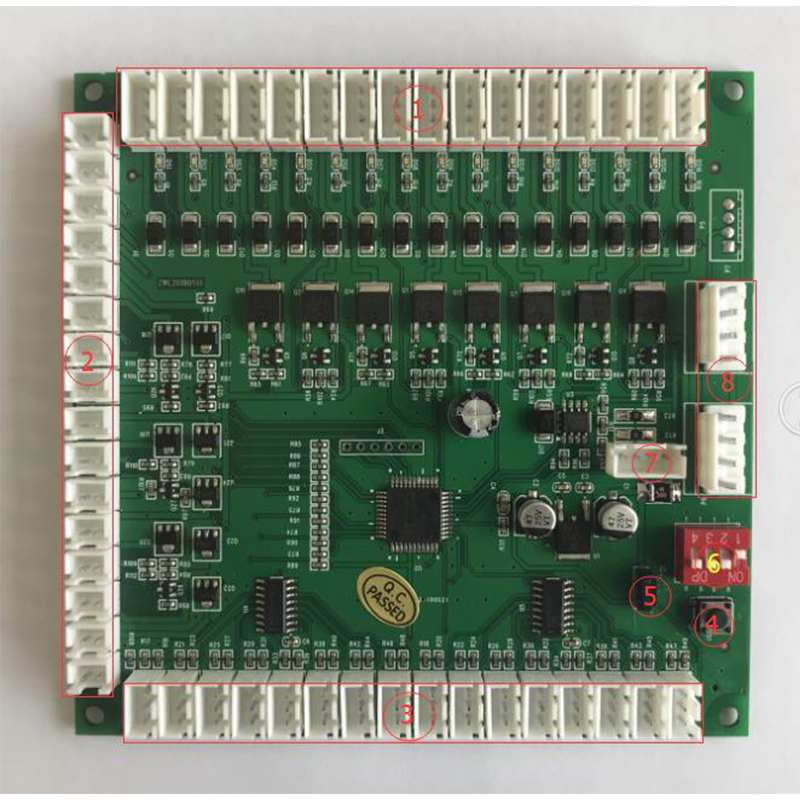

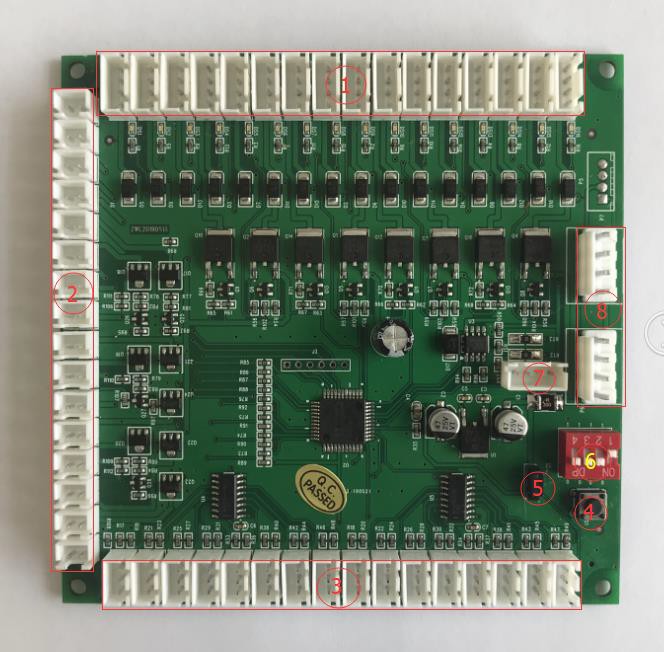

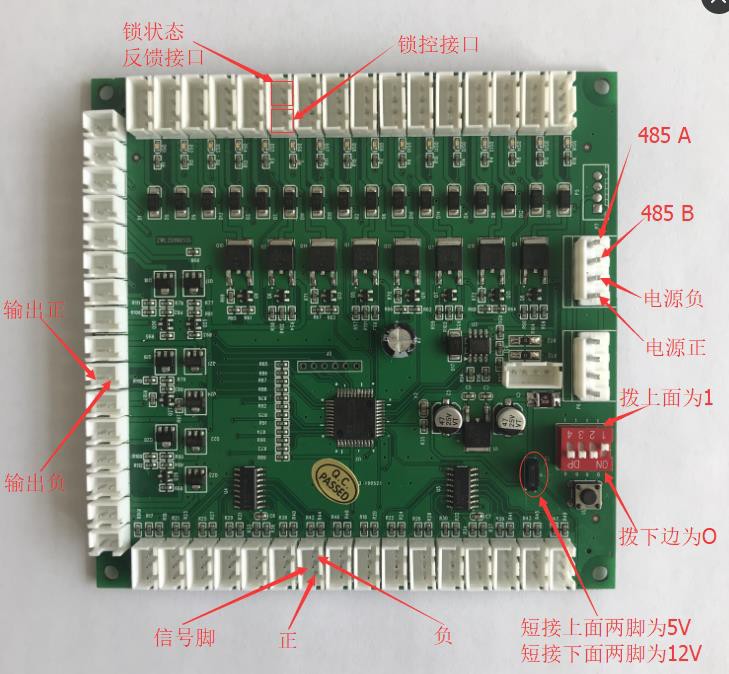

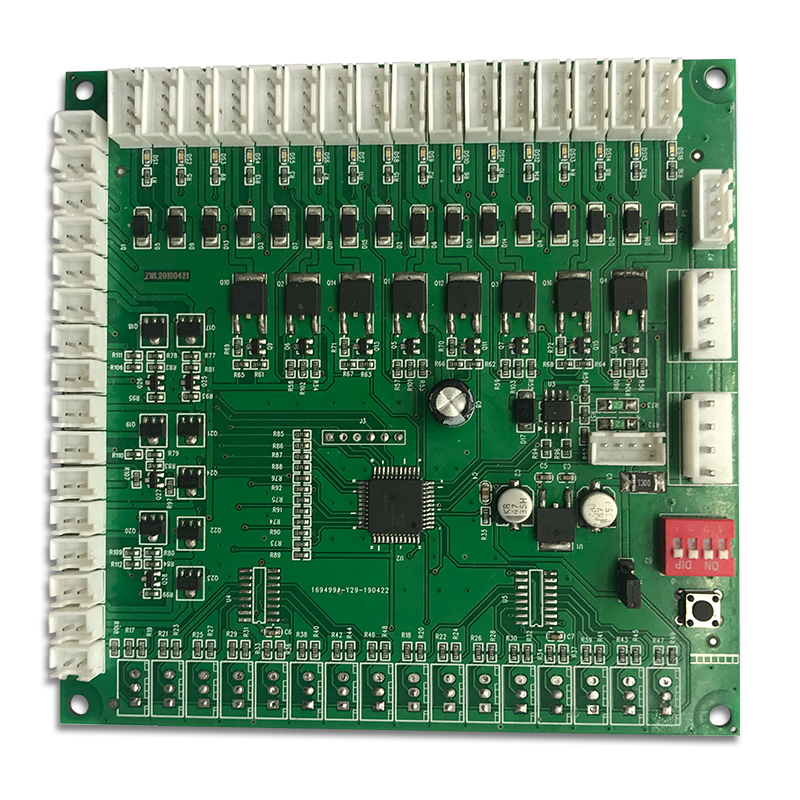

 三、控制器接口图示

接口说明：

① 16 路锁控接口及锁反馈接口

② 16 路 12V 指示灯接口

③ 16 路传感器输入接口

④ 一键开锁按键

⑤ 输入端口供电选择（可选择 5V 或 12V）

⑥ 控制板地址码拨码开关

⑦ TTL 电平通讯接口

  ⑧ 485&电源输入接口

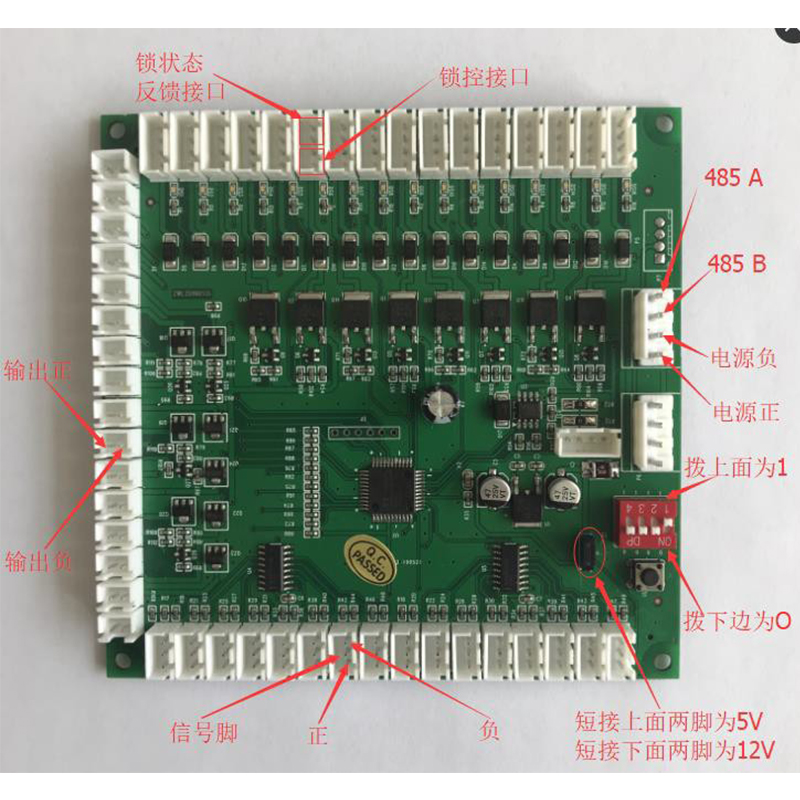

四、接口脚位定义

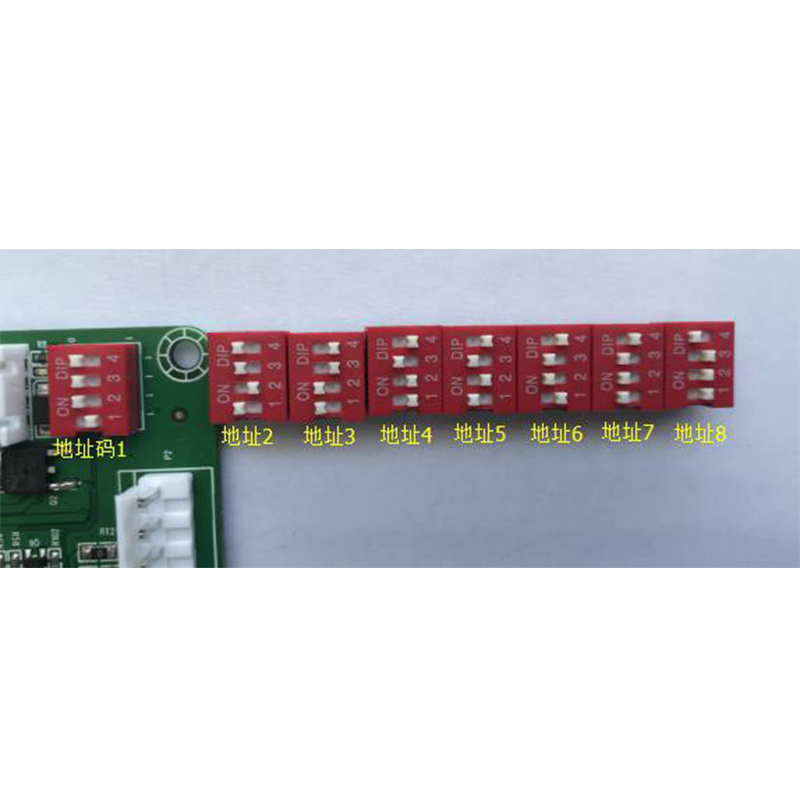

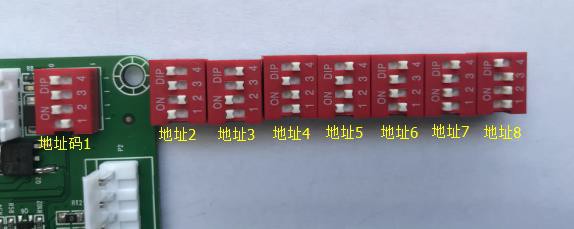

五、控制器地址码设置示例说明
