头盔微型取景显示器

一.图像检测

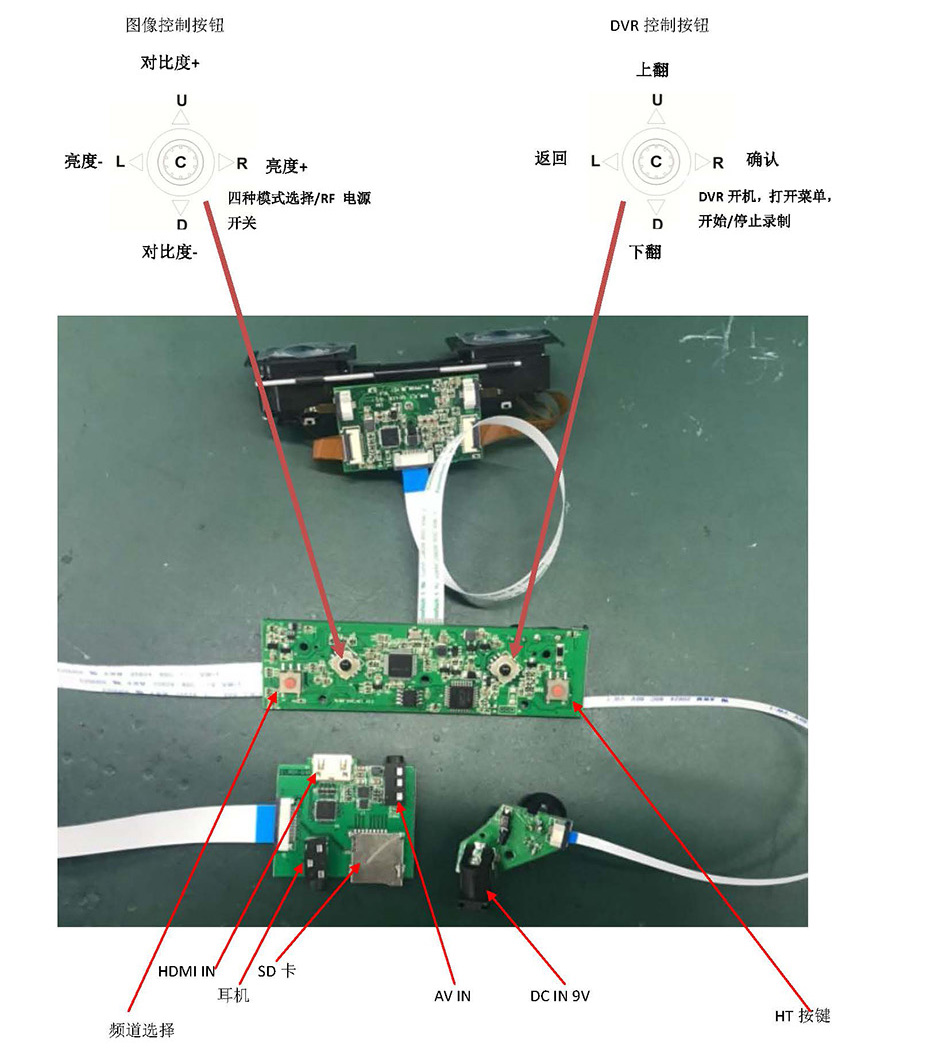

1.检测HDMI时要连接HDMI&SD板。显示模式转换到HDMI 2D/3D  ，检查有无斜纹，是否有时无图等。

2.检查AVin，关闭RF输出，检查有无斜纹，是否有时无图等

3.检查AVin/RF/HDMIIN时，耳机声音。

4.使用图像控制按钮，进行模式切换和亮度、对比度调整，类似飞鲨 DOMHD的检测。

5.测试DVR或着AVIN时图像控制按钮的长按3s为RF电源关闭(RF无输出)，再次长按3s打开RF电源。

6.正常开机后，检查整机电流，（500mA左右）

二.DVR功能检测

连接HDMI&SD板插入TF卡。

1.启动DVR

   长按菜单键（3s）启动DVR功能。

2.录制和停止

  在启动DVR功能后，短按菜单键则开始录制DVR，画面出现 REC闪烁；再次短按则停止录制 DVR，画面中REC常亮。

3.回放和退出

  启动DVR后，在非录制状态下，关闭RF模块（长按左侧五向开关），保证没有AV输入，长按菜单键3s进入DVR菜单。

  用选择键选择菜单用确认键执行菜单功能用退出键退出菜单。

三. HT功能检测

  连接HT板

  1.短按右侧HT键，风扇开始转动十分钟；

  2.长按3秒，蜂鸣器响二下，打开HT功能；再次长按三秒，蜂鸣器响二下，关闭HT功能。

  3.长按5S，蜂鸣器响一声，头传功能模式切换，共四种模式。

四.频道按键功能检测

  1.短按功能：短按（二秒以内）为频道加功能，每按一次，蜂鸣器响一下，频道+1，画面显示当前频段，频道以及电压（例如：RFB  CH2  5752MHz  8.2V），短按按键只在某一频段内循环加（从CH1—CH8）。

  2.长按3s功能：长按三秒为频段加功能，蜂鸣器响两下，频段+1，画面显示当前频段，频道以及电压（例如：RFB  CH2  5752MHz  8.2V），长按只在5个频从而内循环加（从FRA—FRE）。

  3.长按5s功能：长按5s为自动搜台功能，蜂鸣器响三下，画面显示SEARCH…，自动搜台时间为7s左右。

五.供电与低电压检测功能

  1.使用DC9V供电

  2.如果使用电池供电，可以选装低电压检测 ，6.7V~6.9V左右报警，蜂鸣器发出报警声。

六. 开关机功能

  1.插上电源后，蜂鸣器会长响一秒。 此时频道为关机前对应的频道。
