HY-100 身份证读卡器主控板模组
一、产品介绍
博奥智能HY-100 是一款嵌入式非接触卡读第二代居民身份证专用读卡板。读卡板提供接口可直接连接“居民身份证认证安全模块” ，并且配天线板。可实现二代身份证信息的读取以及指纹信息的读取。
l 支持 ISO-14443 TypeB RFID 协议
l 内置二代证模块专用接口
l 支持二代身份证信息以及指纹信息的读取
l 5V 单一电源供电，标准 USB 接口
适用于需要第二代居民身份证读卡类功能终端，手持类设备对体积要求比较苛刻的使用场景。

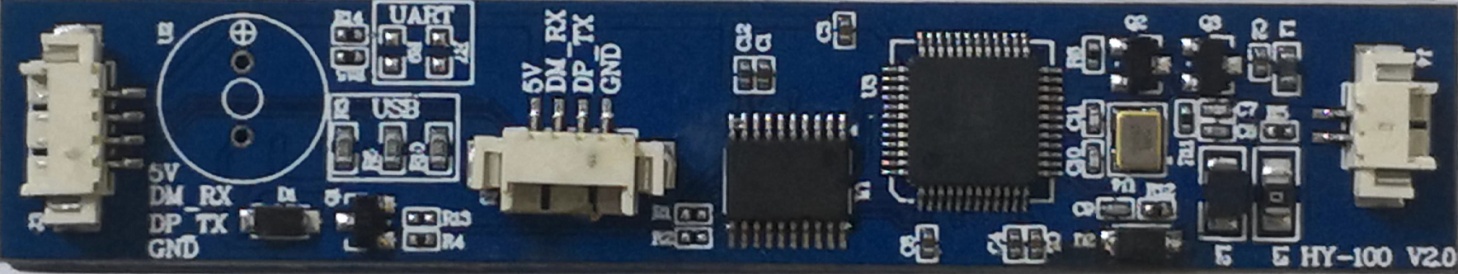

主板正面

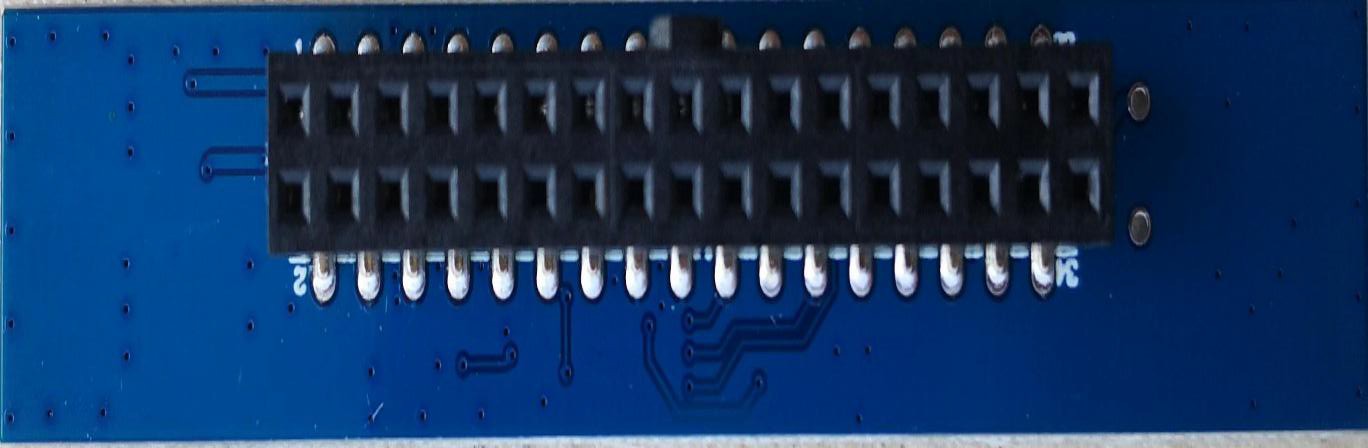

主板背面

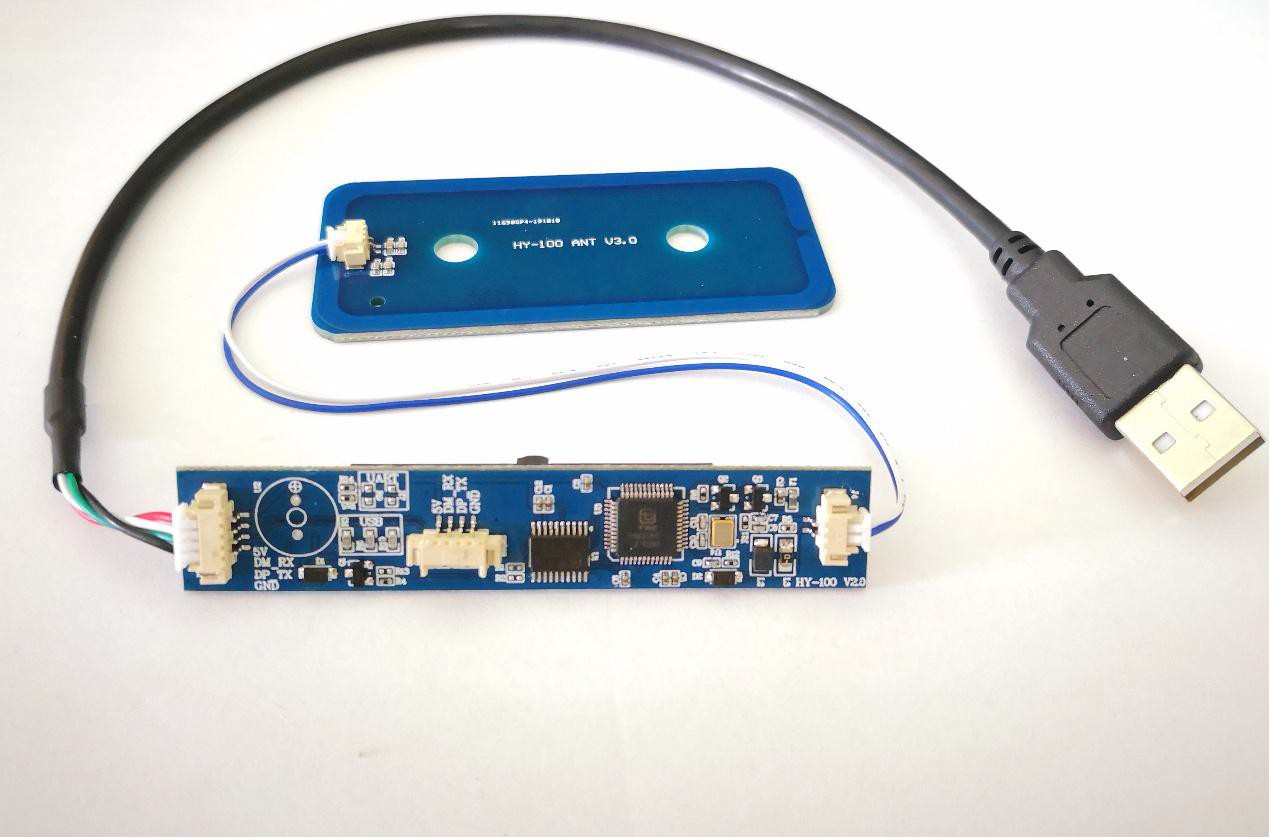

主板+天线板

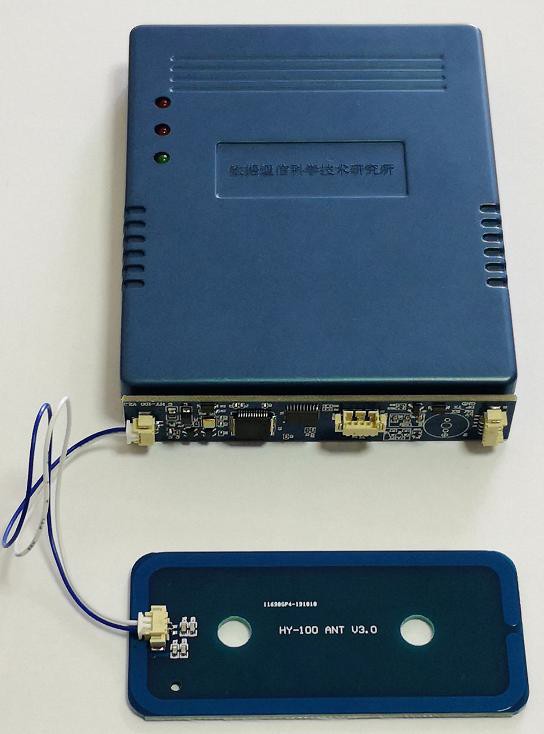

身份证模块+主板+天线板

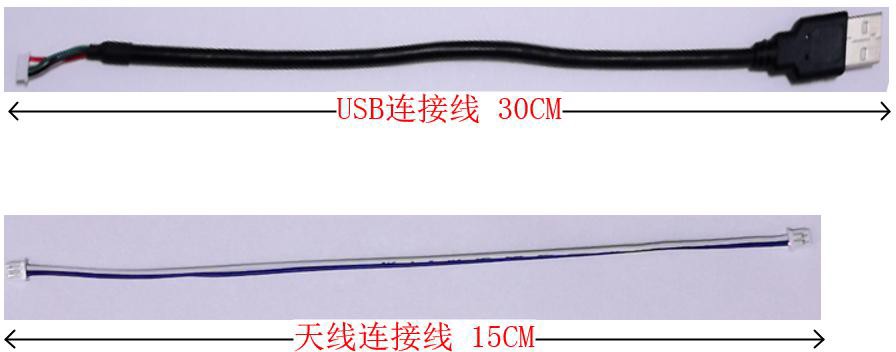

连接线

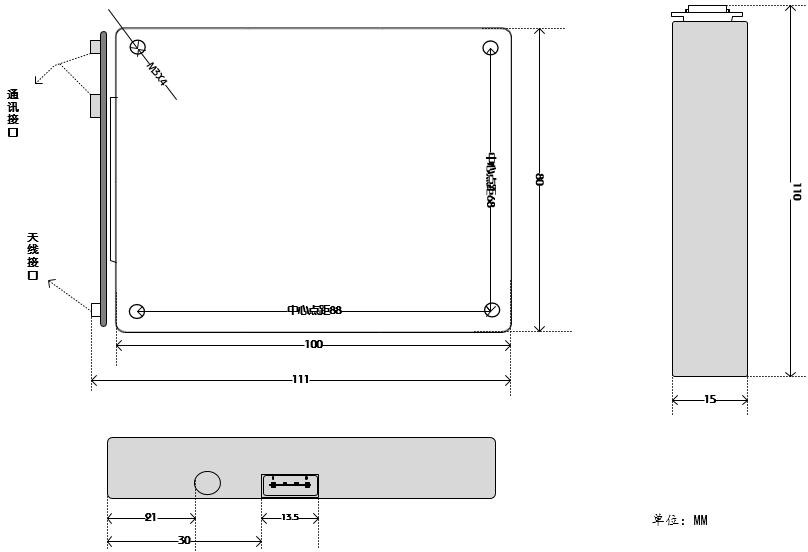

机械尺寸

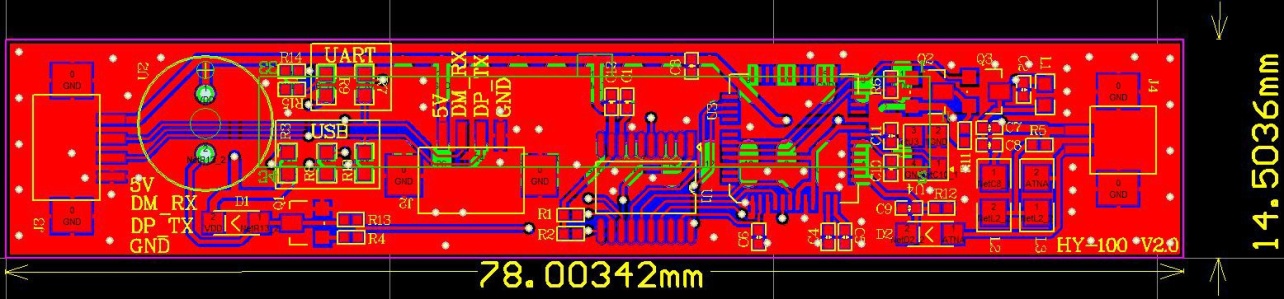

读卡板外形尺寸大小为：78mm*14.5mm

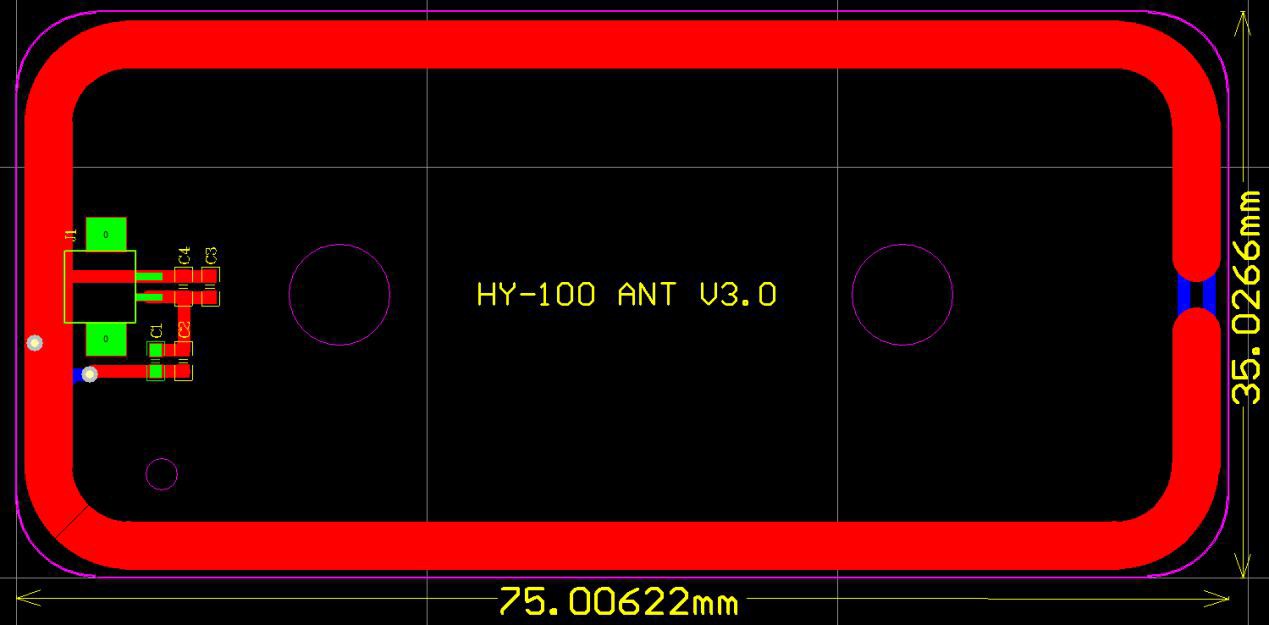

天线板尺寸 75.5mm*35mm
对外接口
对外接口包括：天线接口、SAM 接口、USB 接口。
接口描述
天线接口（具体天线规格及尺寸根据用户要求可定制，具体尺寸会有变化）
读卡板与天线之间的接口包括以下两个引脚:
|
引脚名 |
引脚类型 |
引脚描述 |
|
TX |
模拟双向 |
天线驱动输出 天线信号输入 |
|
AVSS |
模拟地 |
天线地 |
与 SAM-A 的接口
读卡板与 SAM-A 的接口是公安部规定的 SAM-A 串行接口，可直接与 SAM-A 对应的引脚相连，接口电平为 5V TTL 电平。本读卡板SAM-A 通信数据率为 100Kbps。关于接口的详细信息可参看 GA467 标准等相关资料关于 SAM-A 说明。
电源
嵌入式非接触读卡板使用单一 5V 电源。
|
引脚名称 |
引脚类型 |
引脚描述 |
|
VCC |
电源 |
5V 电源输入 |
|
GND |
电源 |
电源地 |
三、主要电气参数
电源特性
电源电压要求：DC +5V （±0.1V），纹波电压要求小于 50mV。
电流特性
|
符号
说明
测试条件
最小值
典型值
最大值
单位
IRFON
电源工作电流
Vdd=5.0V
载波开
200
250
mA
IRFOFF
电源工作电流
Vdd=5.0V
载波关
50
80
mA
|
读卡板启动所需的时间：
|
符号 |
说明 |
最大值 |
单位 |
|
TPOR |
上电到进入正常工作状态 的时间 |
10000 |
uS |
|
TRF_ON |
载波关闭厚再打开能正常工作的时间 |
500 |
uS |
其它参数
工作温度
-20℃ ~+50℃
工作湿度
10% ~ 90%
载波频率
13.56MHz±50ppm
调制度
M= 11±3 %
最大场强
小于 7.5 A/m（0-4.5cm）
最小场强
大于 1.5 A/m （1cm 处）
读卡距离
0-4.5cm （与天线尺寸及读卡环境有关，按照 GA450-2013 的要求及相关资料要求不可以在设备读卡区上放置磁性物品、金属物品，周围 50 厘米范围内不得附有金属物）

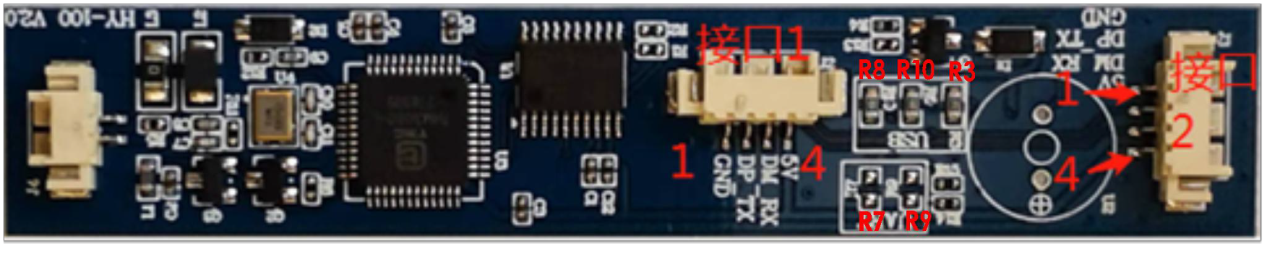

接口定义说明
USB 接口说明：
1）GND 电源地
2）DP USB 数据接口
3）DN USB 数据接口
4）VCC 5V 电源输入
USB 改 TTL 接口说明：0503 模块，将R8、R10改焊到 R7、R9；0501模块再去掉R3 。
1）GND 电源地
2）TX 数据发送接口
3）RX 数据接收接口
4）VCC 5V 电源输入
注：接口 1 和接口 2 功能定义完全相同
