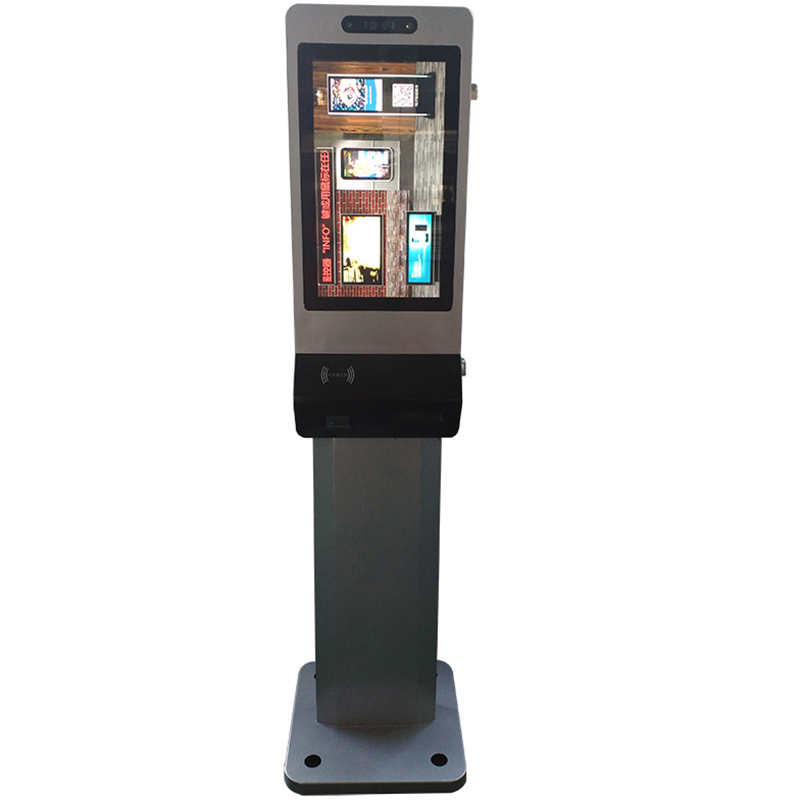

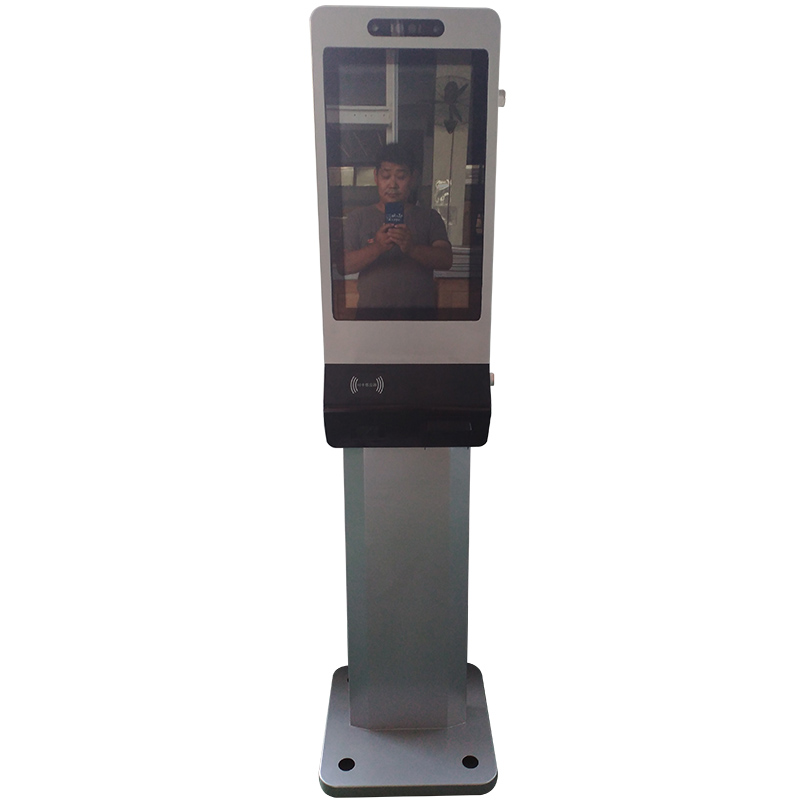

21.5寸户外立式多功能一体机壁挂式人脸识别登记查询终端支持定制

一、产品介绍

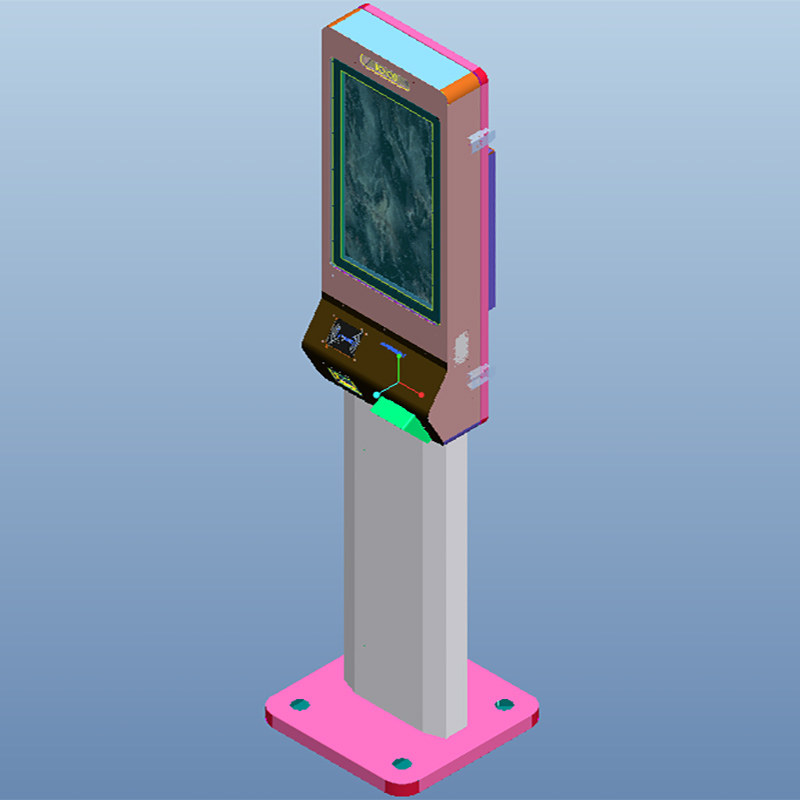

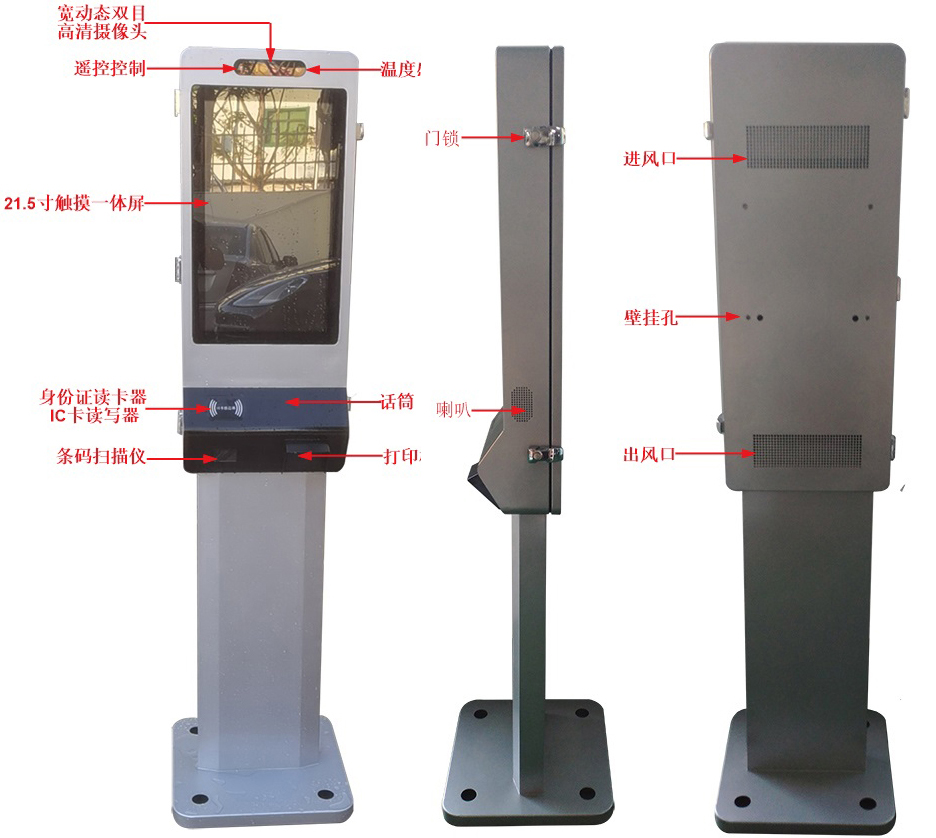

21.5寸室外多功能户外一体机安装方式支持壁挂和落地（立式）两种方式，集成21.5寸高清液晶屏和室外专用电容触摸屏；宽动态双目摄像头 ；身份证和IC卡读卡器；热敏打印机；条码扫描，RK3399工业主板等模块。

l  21.5英寸工业级高亮度液晶屏，显示尺寸：476*268mm；

l  亮度要求1500cd/㎡，带环境自动光感、防护爆钢化玻璃。

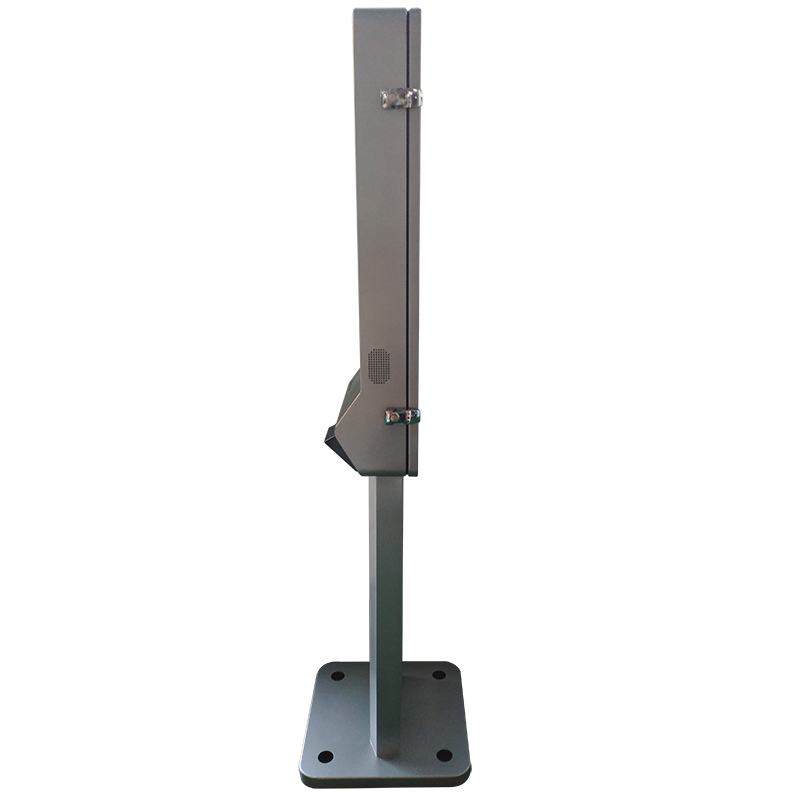

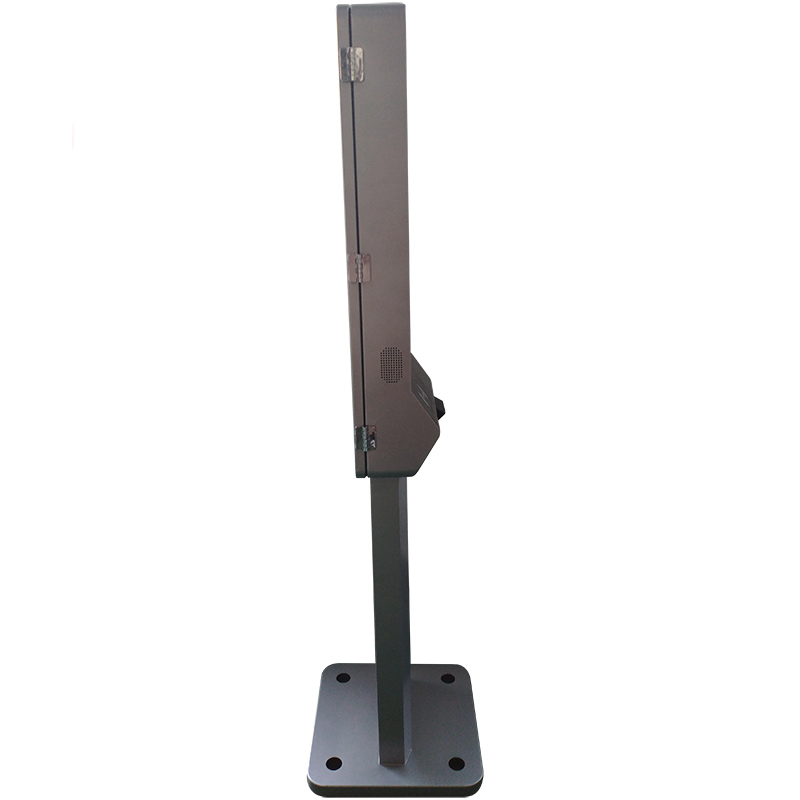

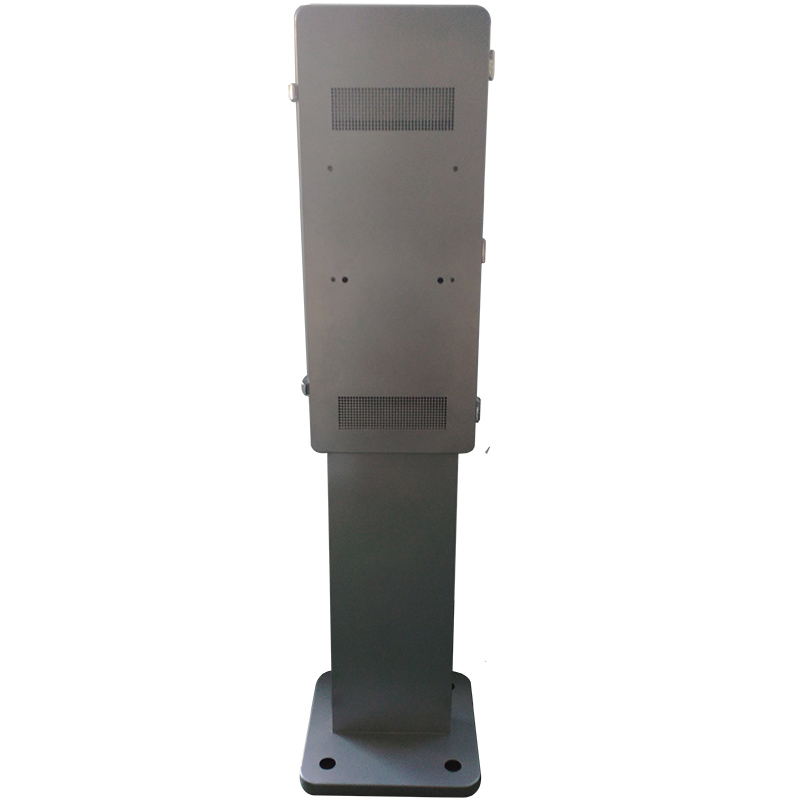

l  内部结构按要求设计进行加强筋加固，整机结构牢固性可抗12级台风，机器材质采用冷轧板，喷漆工艺采用双层喷户外粉，外观采用新颖设计，可定制外观，机器固定采用壁挂和落地式二用安装方式，分别采取前开门和后开门进行维护设计。

l  整机采用高品质散热风扇散热，加防雷、过载、过压、过流、过温保护设备、结构采用防雨、防尘、防太阳暴晒设计。

l  功能需要：采用工业级嵌入式安卓主板、可支持Wifi、RJ45接口、可支持同时控制所有机器或单控某一台，支持全高清1920x1080解码。

二、产品特点

外观时尚：标准款外壳，可根据客户需求，专业设计高雅时尚的外壳，款式多样，高档非凡；

定时背光：支持10组时间段定时背光调控，方便易操作；

智能控温：智能控温系统，保持机身内部恒温干燥环境，防止起雾、凝水现象；

防尘防水：整机密闭性设计，阻止外界粉尘、水进入内部，达到IP55标准；

防晒防爆：外壳为镀锌钢板，经专用户外粉烤漆、防水防晒、防腐蚀、防爆专业表面技术处理；可在户外使用达10年不褪色；

三、产品功能

n  显示模块

（1）采用工业级高可靠模块化设计，使用方便、美观 、维护简单方便、保护措施齐全。

（2）高分辩率、高对比度、高亮度、极大提高画面层次感，能更好表现细节。

（3）具有自动消除残影功能，防紫外线、对太阳光隔热、自动光感绿色节能保护液晶屏的长期使用。

（4）具有黑电平延伸自适应功能,增强图象景深层次感。

（5）采用工业级液晶屏，视频图像更加亮丽，立体感更强。

（6）16.7M色，画面更加自然，细腻画面真正无拖尾。

（7）具有智能温控环保静音 可靠性高，稳定性好，特别适合在恶劣的环境中工作。

（8）超长寿命，7*24小时不间断工作，可达6万小时以上。

n 查询功能

采用G+G电容触摸，十点触控，精准度高。市屏可点击查询地图导航，查询附近商圈、餐饮等，增加丰富的智能体验。

n 扫码功能

支持手机二维码扫描功能，为市民提供方便实用。

n 打印功能

58mm热敏打印功能，打印二维码和基本信息。

n 人脸识别

宽动态双目200W高清摄像头。

n 读卡功能

支持身份证读取，IC卡读写功能。

n 话筒

支持语音通话功能

n 电气参数

（1）外壳材质全镀锌钢板制柜体，外表面进口金属漆，防磁、 防静电、进口的防水材质，整机采用IP55防水，户外全天候防水防尘，防盗、防爆等设计。

（2）高可靠电气保护：漏电、过载、过压保护、防雷保护装置、过温保护等。

（3）音响：采用双声道，立体声环绕功放系统，输出功率8欧2×10W。

（4）工作环境温度设计标准+50°~ -30°，冷却采用高品质组合风扇。

（5）防护玻璃：采用6mm钢化玻璃。

（6）整机各个系统采用模块化设计原则，可持续性、可维护性设计。

（7）机器固定方式：采用从地面浇筑多颗M12-16螺丝柱，穿插至机器底部加螺母固定。

（8）光感及过热防护系统：屏幕背光采用自动环境光感应，实时调节屏幕亮度即满足强阳光直射环境下的清晰图像显示，又让屏幕在晚上不刺眼和能源浪费，当机器内部温度超出液晶屏极限时热管理系统将会第一时间响应关闭液晶屏，以保护液晶屏长期工作在恶劣环境中而不损坏。

n 播放系统

1.利用数字化的户外电子显示屏，播放图片、动画、视频等丰富多彩的海量内容，体现智慧交通宣传的先进性。

2.播放活泼、生动的视频内容增加宣传内容的趣味性，还可增加触摸功能，与市民进行互动，吸引民众，形成有效的沟通。

n 温控系统

n  散热

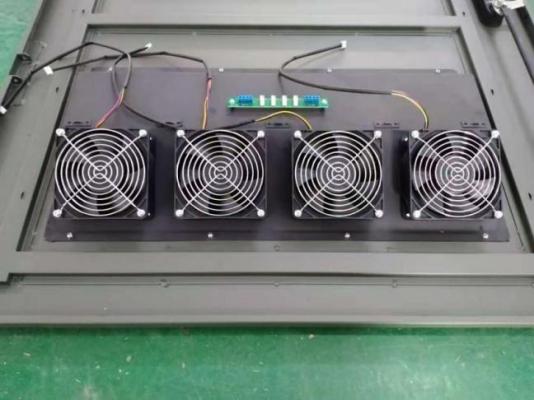

1．采用智能高品质风机组控温，产品内部采用下进风，上出风，让整个机器循环散热通风，满足-30-+50度的户外环境下显示屏不黑化，整机正常工作。

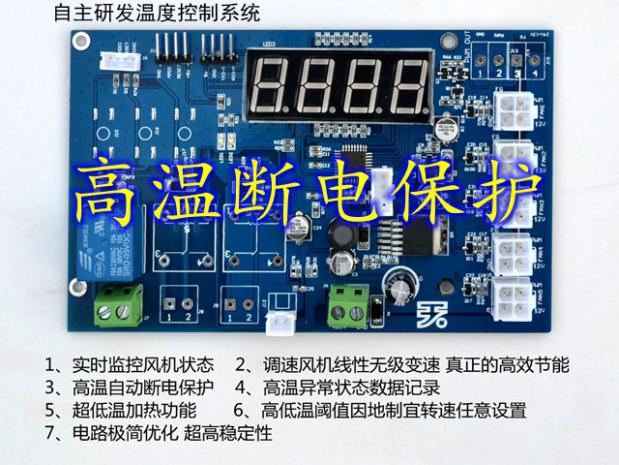

2.专业定制风机组循环散热设计，完全匹配整机功耗；自动感温系统，保证内部温度在0-40度范围内。可适用全球不同地区高低温环境。

n  防尘

n  电子电控

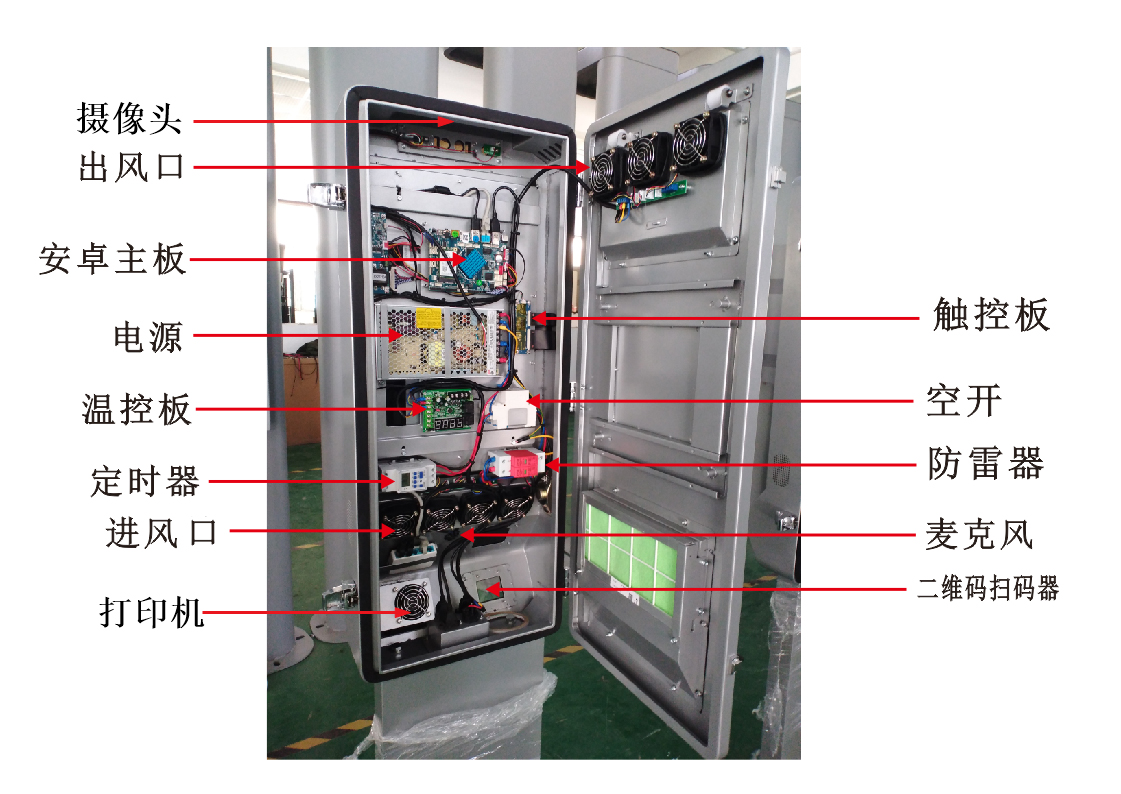

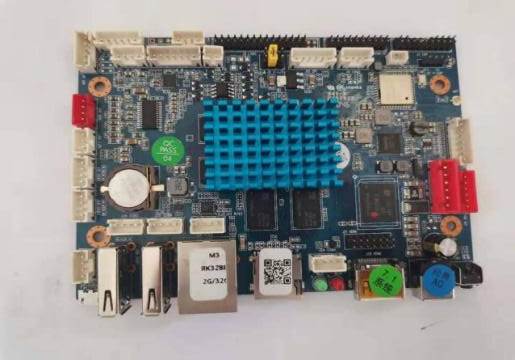

1.采用安卓播放器，RK3399，4+32G，支持远程和本地节目管理。工业级嵌入式安卓主板、可支持Wifi、RJ45接口、4G联网、可支持同时控制所有机器或单控某一台，支持全高清1920x1080解码。

2.采用工业级开关电源，稳定、长寿命。

3.具有漏电、防雷等保护配置。

4.配置定时器，可设置按天、周设置定时开关机。

5.配置过温保护，当内部温度高于50℃关闭显示屏背光，内部温度下降到45℃时恢复正常工作状态。

四、产品配置

产品名称	组成部分	规格型号
21.5寸 室外多功能一体机	钣金外壳	钣金外壳采用1.5mmSGCC镀锌钢板，内层喷涂富锌底粉，表层喷涂杜邦户外塑粉保护，使用年限确保10年以上；
	防爆玻璃	6mm防护钢化玻璃，进口玻璃原片；透光率97%，反射率3%；钢化防爆；
	户外高亮液晶屏	21.5寸工业级高亮液晶屏,显示面积476*268mm； LED直下式背光，亮度1500cd/m2，阳光下可视 屏幕分辨率高清1920*1080； 自动感光探头，根据环境光线调节屏幕亮度，节能省电，减少光污染；
	播放系统	安卓联网信息发布系统 ；安卓RK3399，4+32G； 支持图片、视频、文字等各种主流音视频格式； 支持有线/4G/无线WiFi网络传输； 支持单机插卡播放；
	触摸	屏幕触摸采用电容式G+G，十点精准触摸，户外触摸稳定可靠.

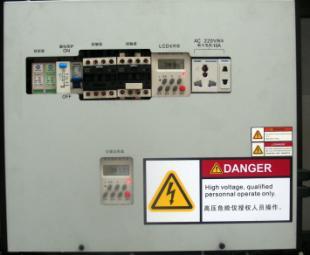

	电控系统	漏电保护开关，漏电保护、过压保护； 微电脑定时开关，分时段定时控制机器启停； 防雷器，防雷等级C级，防止瞬间感应雷击； 台湾明纬工业级电源，供电稳定可靠；

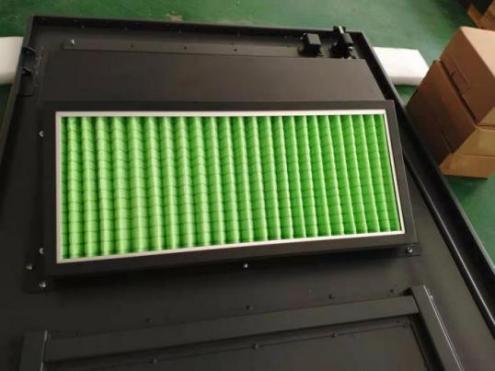

	散热系统	智能风扇一体化控温，满足-30-+50度的户外环境下显示屏不黑化，整机正常工作；采用进口轴流风机，配套风扇调速板，自动感温，自动调节风扇转速，节能省电，延长风扇使用寿命； 高效多层过滤系统，隔离有害灰尘进入机器内部，整机防护等级达到IP55；
	测试系统	喷淋防水测试； 高低温测试； 太阳辐射测试； 整机老化测试；
	人脸识别	宽动态双目200W高清摄像头
	读卡	身份证阅读器和IC卡读写功能，符合符合中华人民共和国公安部颁布的GA450-2003《台式居民身份证阅读器通用技术要求》
	打印功能	58mm热敏打印机，纸宽：57.5 ±0.5 毫米，纸外径：Φ75 毫米，标配 GB18030 简体中文
	条码扫描	支持一二维码扫描
	话筒	支持语音通话
	喇叭	双声道

、规格参数（例21.5英寸屏方案规格）

序号	组成		参数
1	显示屏	尺寸	21.5英寸
2		显示面积	476*268mm
3		显示比例	16：9
4		分辨率	1920*1080
5		亮度	1500cd/㎡
6		对比度	4000：1
7		可视角度	178°水平/178°垂直
8	安卓主板	处理器	瑞芯微RK3399
9		内存	4GB
10		存储	32G
11		接口	USB*4   RJ45*1
12	触控	点击查询	G+G电容触摸，十点
13	外壳	防护等级	IP55
14		重量	约50KG

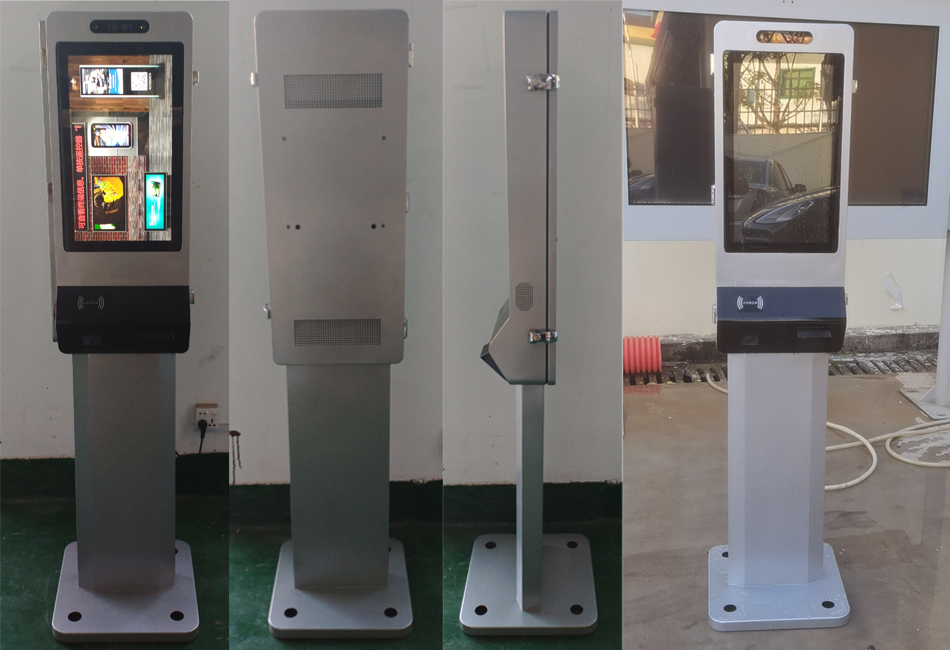

15		安装方式	壁挂/落地
16		保护玻璃	6mm钢化玻璃
17	工作参数	视频接口	HDMI
18		音频接口	I/O输入和输出
19		亮度控制	自动感光系统
20		温度控制	智能风扇  自动感温
21		工作温度	-30°C to +50°C
22		工作湿度	5% to 90%
23		电源	220V
24		最大功率	最大功率约250W，平均约120W
