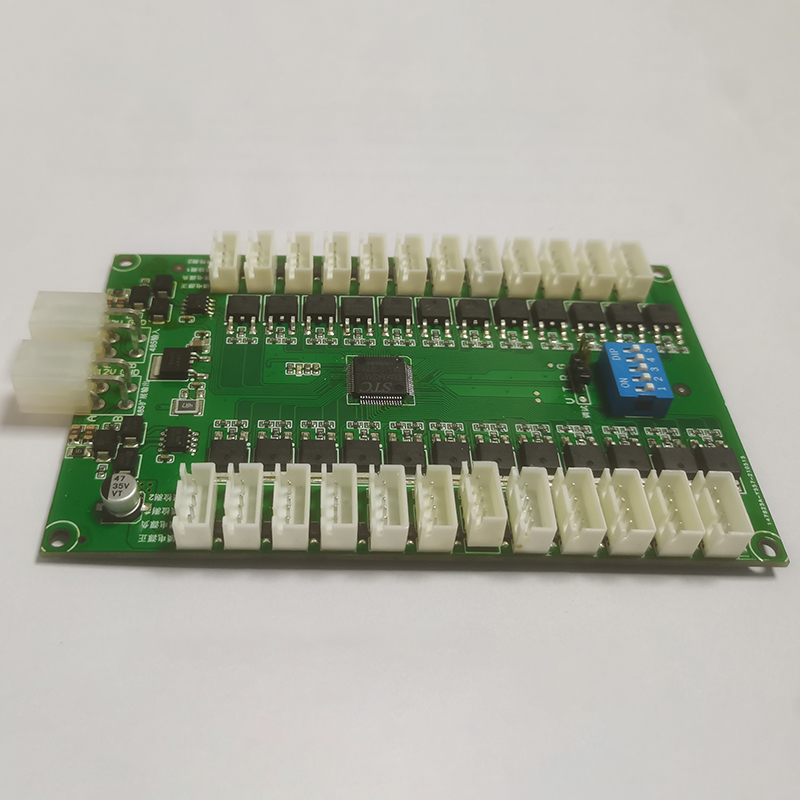

24路电子锁控制板 485级联扩展

产品概述

博奥智能开发的24路锁控板主要应用到各种电子柜中控制电子锁，控制电磁锁的开与关，并向电子柜主控反馈电磁锁的状态信号，每块板子可控制24路电磁锁，产品采用RS485串口通讯，可以串联控制更多的快递柜储物柜门；12V直流电源；性能性能稳定，体积小，方便安装维护；结合锁控板我公面向客户定制开发各种智能电子柜管理系统；APP和小程序等软件，实现人脸识别，指纹，刷卡开启柜门，并经过电脑手机查看和操作电子柜。

技术规格

1.通讯接口及协议：

485 通讯，可支持级联方式，

TTL 电平通讯方式

2.接口及参数：

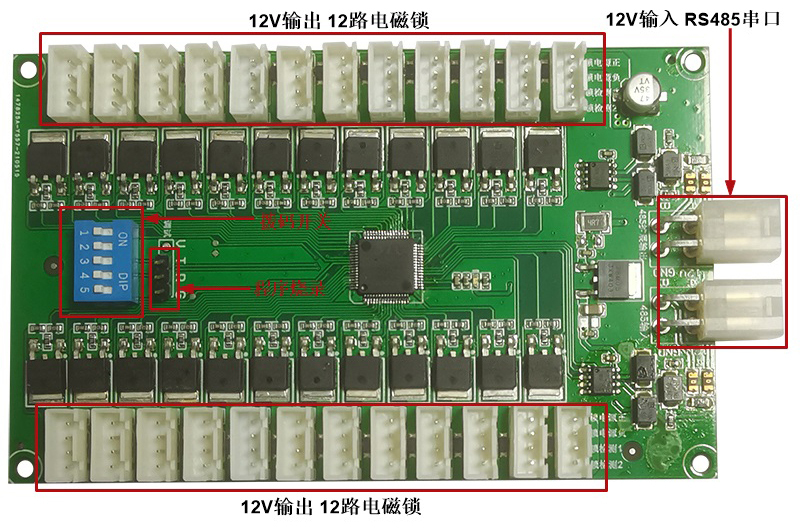

24路 12V/2A锁控制输出接口，带锁反馈检测；

3.电源、电压

控制器电源输入为 DC 12V/3A；

4.外型尺寸规格：125mm*77mm

5.控制器工作条件：

工作温度：-10℃～+70℃

存储温度：-20℃～+85℃

湿度：5%～90%，无结露；

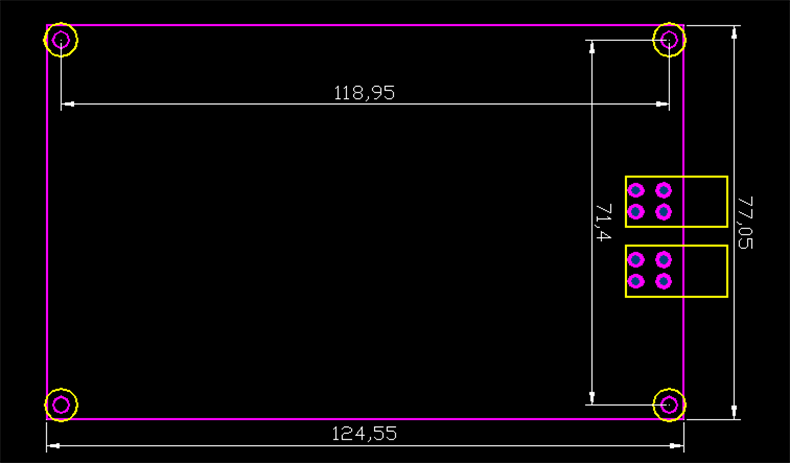

产品尺寸

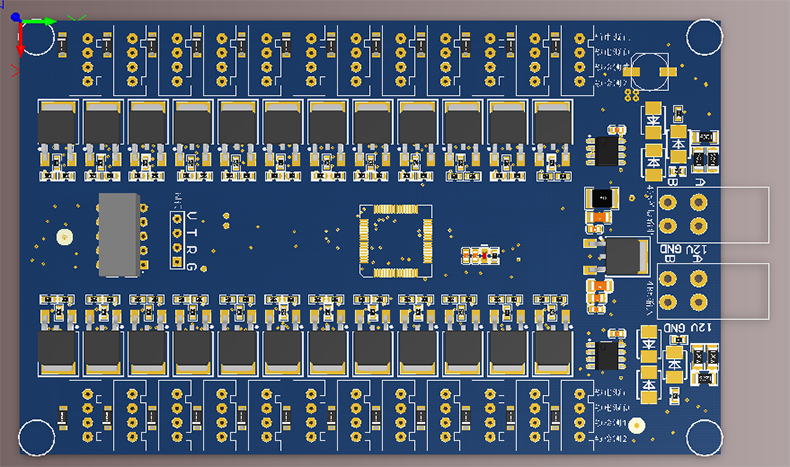

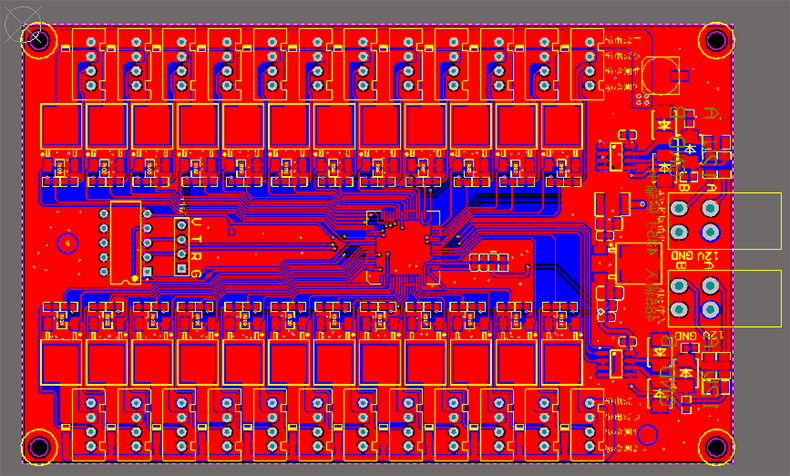

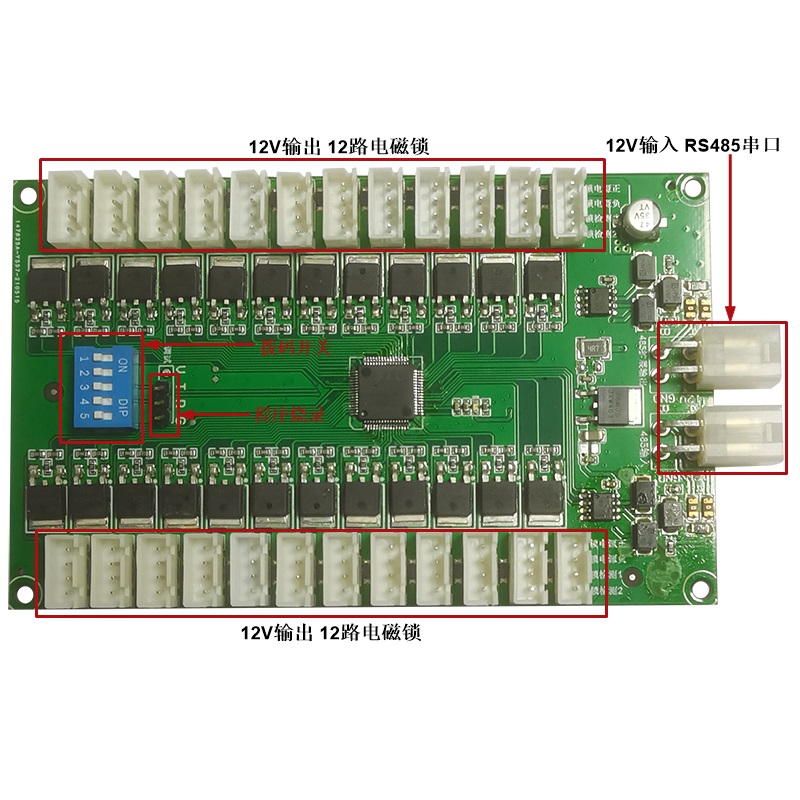

产品设计图

产品应用

锁控板广泛应用于智能快递柜、格子售货柜、口红柜、储物柜、设备售书机、信报箱、寄存柜、物流柜、文件柜、电表箱、更衣柜、自动售贩机、手机柜、鞋柜等集中控制箱柜。
