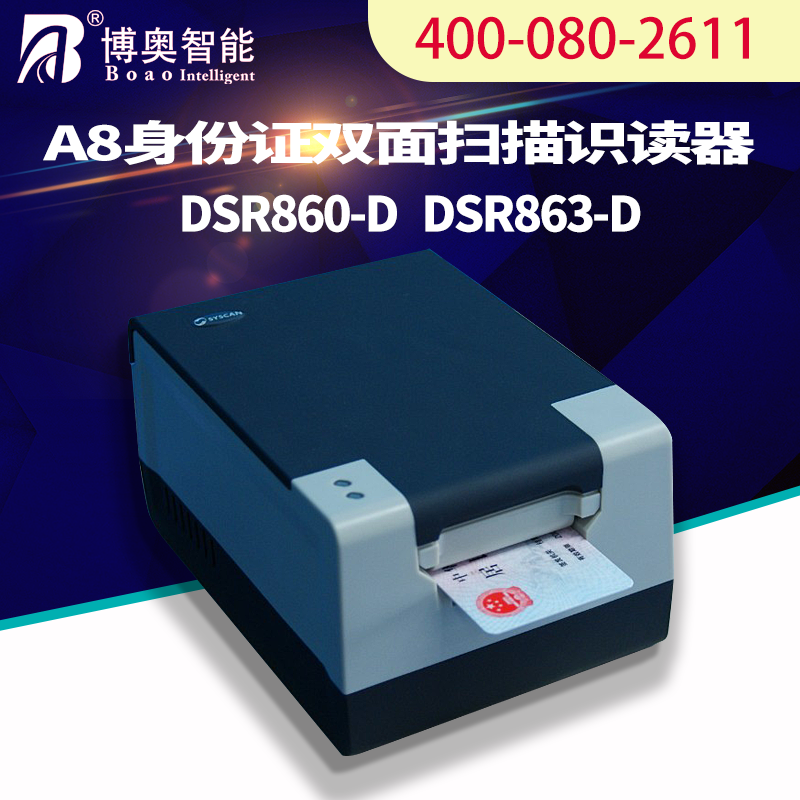

A8双面扫描识读器DSR860-D DSR863-D

一、产品描述

      A8双面扫描识读器(DSR860-D) (以下简称DSR860)是一款集成图像扫描、国内第二代身份证RFID数据读取功能的嵌入式专用双面扫描设备。产品设计采用光学分辨率为600dpi的A8接触式影像传感器（CIS），扫描精度为8bit(灰度)。通过设置相应的工作模式，设备能对符合国内第二代身份证标准的卡片进行双面扫描以及RFID数据读取、解码。

二、产品特征

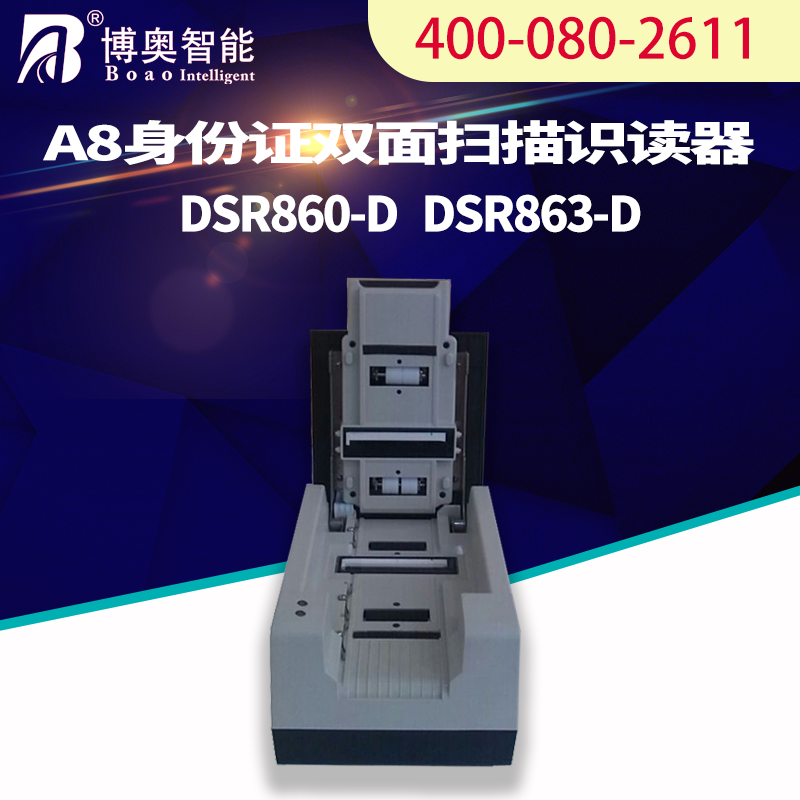

      DSR860扫描仪设备在前驱动轮的前后装有2个位置传感器。前传感器检测到有卡片插入后，启动传动机构导入卡片；后传感器检测到卡片到达后，转动固定的位移，使卡片到达CIS上。在卡片导入路径的上下分别装有CIS图像传感器，上下两个CIS可以同时启动扫描工作，保证单向移动一次即可完成对卡片上下两面的图像扫描。

      DSR860扫描仪内置公安部授权的居民身份证安全控制模块，可以读取国内第二代身份证数据。在设备检测到卡片导入后，即可接受上位机的读卡命令，读取卡片内的信息。读取成功即蜂鸣一声，不成功则无提示音。图像扫描和RFID数据读取为各自独立进行，可以按照实际需要进行相应的组合。

2.1图像扫描

1.光电属性

光学分辨率：600dpi

有效成像宽度：54mm/1288 pixel

扫描位深：8bit（灰度）

2.扫描模式

以600dpi、灰度图像进行上、下双面同时扫描

3.扫描方式

扫描方式：双面扫描、自动退卡；

4.图像扫描范围

54毫米(宽) x 87 毫米(长)

5.典型扫描时间

在600dpi扫描分辨率，以灰度模式扫描标准二代身份证的条件下，典型扫描时间如下：

2.2RFID数据读取

可读取国内第二代身份证信息；

可读取符合ISO-14443 TYPE B 标准的IC卡信息；

典型读取时间：小于1秒。

1.工作模式

设备在检测到卡片进入后，即进入“就绪状态”。收到上位机的“读卡”命令后，即启动RFID工作模块，读取信息并进行解码。如果解码成功，把解码信息传送给PC；如果解码不成功，则回复PC端相应的状态信息，等待PC端发相应指令进行下一步的工作。

2.3进卡

当用户把卡插进设备时，设备检测到卡后，启动驱动轮，把卡片吸入到开始扫描的位置处停止。

2.4吐卡

设备接到吐卡指令(eject card)，卡片向入口方向返回，直至从驱动轮上退下为止。

2.5校准

插入校准卡，由PC端发出校准指令，设备即进行校准，完成后形成校准参数表保存在设备的FLSHRAM中。设备重新上电或复位均会重新调出该校准表。

三、技术参数
