仓库智能电子货架控制板仓位模块RS485通讯定制开发软件系统APP小程序

产品概述

随着时代的发展，物联网控制得以普及已成为世界信息产业的第三次浪潮，物联网的出现，打破了以往物物间孤立无联系的瓶颈，让人与人、物与物、人与物之间自此建立起了更加紧密的联系。站在物联网的视野下，通过采用创新性的行业物联网整体解决方案，将会实现人与物的完美交互，促进人与物质世界的融和，让一切变的更加智能、高效与便捷。

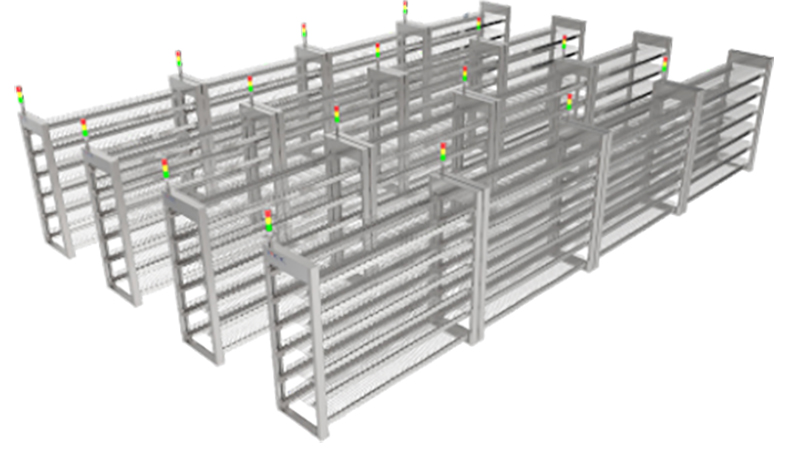

仓库管理在每个企业管理占据着核心的地位，传统的仓库管理是仓库保管员凭着出入库单据去仓库寻找货物对应的货架及仓位，这样浪费了很多不必要的时间，还容易出错；随着物联网控制的兴起，智能仓库管理系统利用物联网的优垫将传统的货架改成智能电子货架，由管理系统控制电子货架让仓管员更快捷更准确的找到货物应对的仓位，从而缩短了入出库的时间，提高了工作效率，更好的为企业降低了成本。

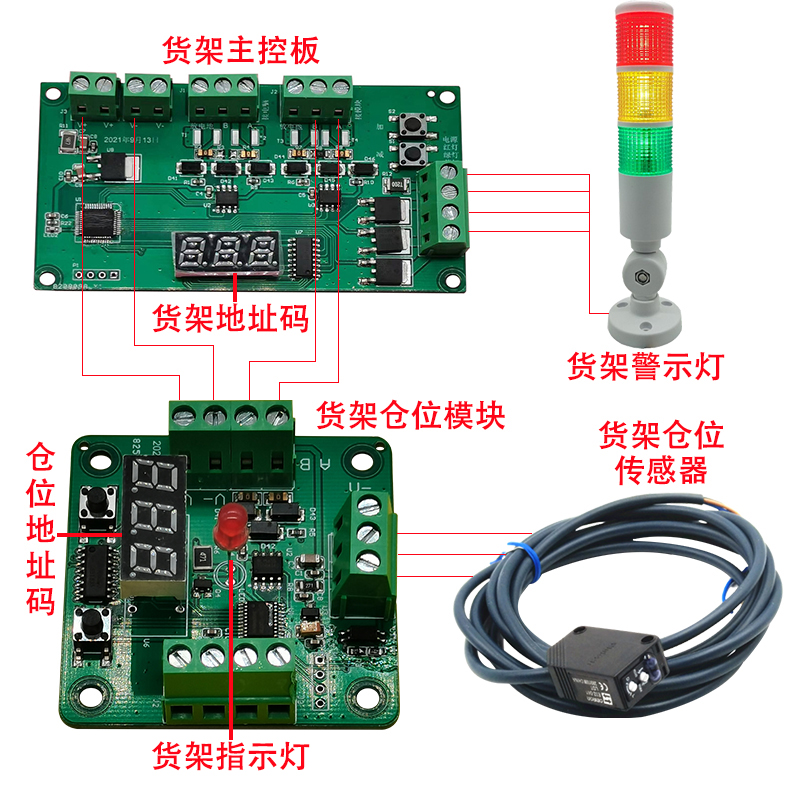

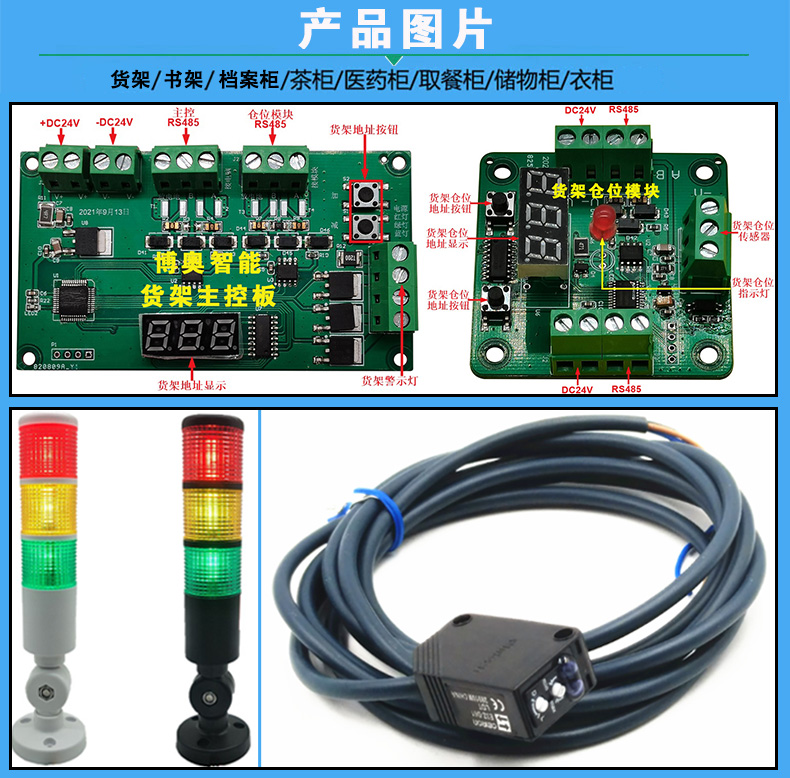

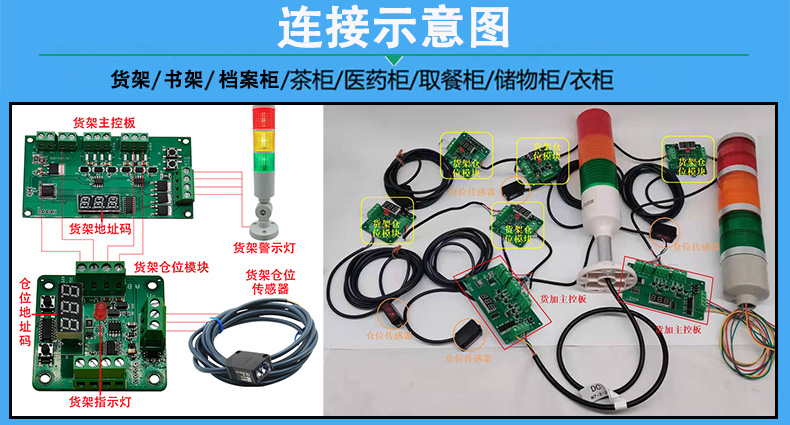

为了方便电子货架的生产商，我公司自主开发了电子货架的控制模块，控制模块有货架主控板和货架仓位模块，控制模块搭配警示灯和传感器形成了一套智能电子货架管理系统；我公司开发的电子货架控制模块可应用到工厂仓库货架，图书馆的图书架，档案室的档案柜等产品上；同时我公司提供仓库管理系统软件APP小程序开发定制服务。

产品功能

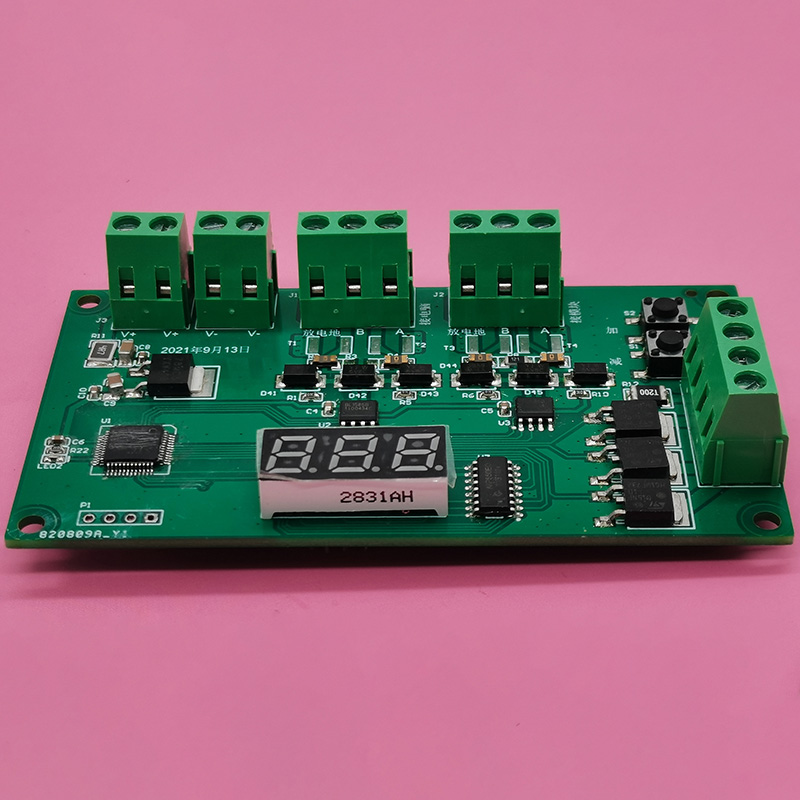

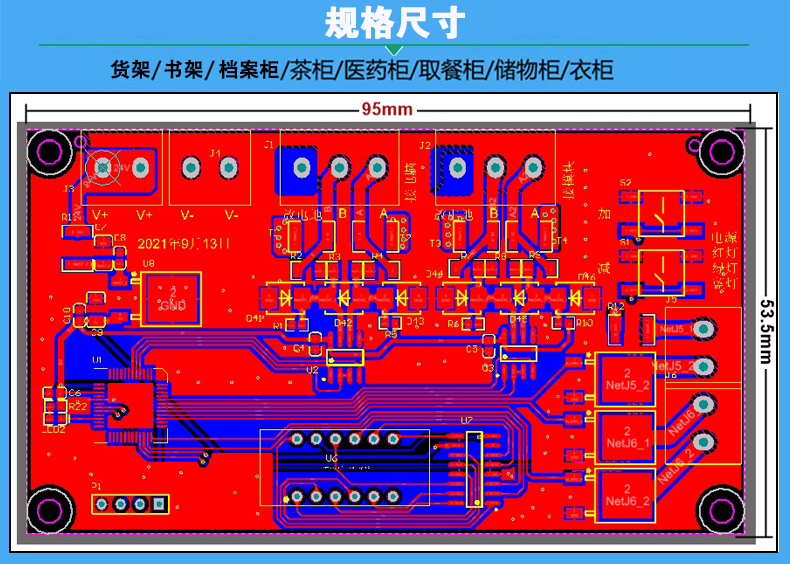

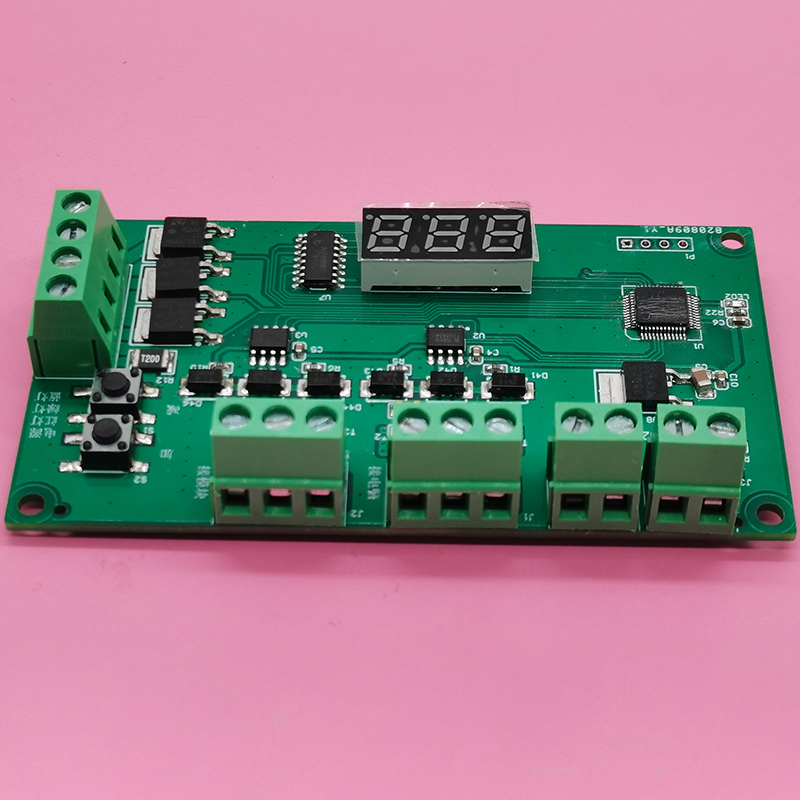

1.主控板

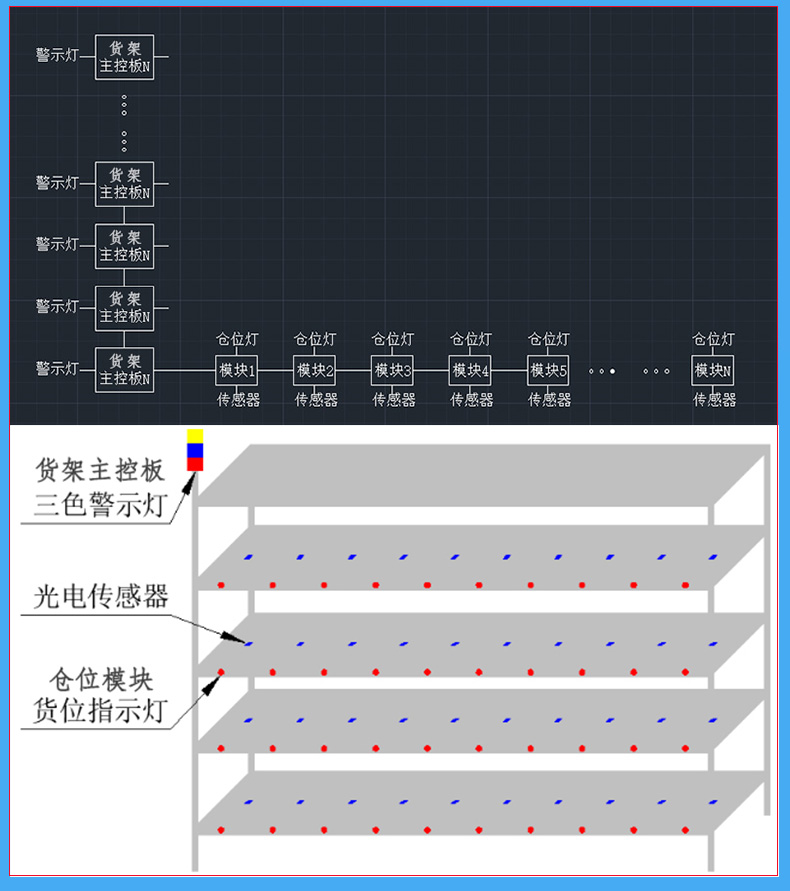

通讯接口：双路RS485通讯接口，可并联多路货架主控板和并联多路货架控制模块，减少布线的困扰。

货架地址：由数码管显示每个货架的地址，方便开发人员调用，地址码由加减按键调节

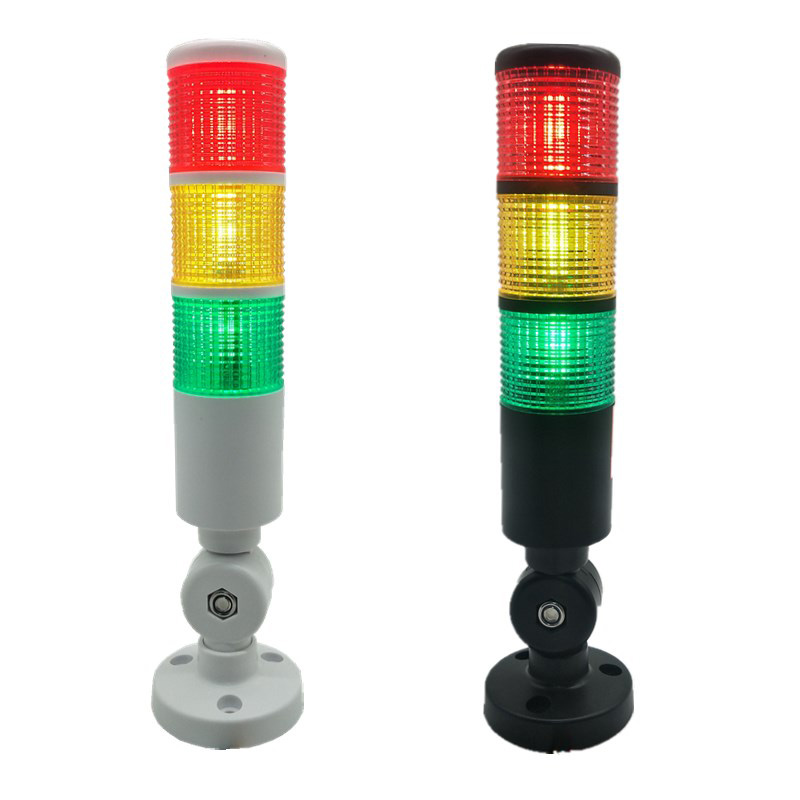

警 示 灯：四路输出控制货架三色灯，方便仓管员快速的办理出入库工作

电源接口：采用双路DC24V,主控板与主控板并联供电，只需一个电源适配器即可。

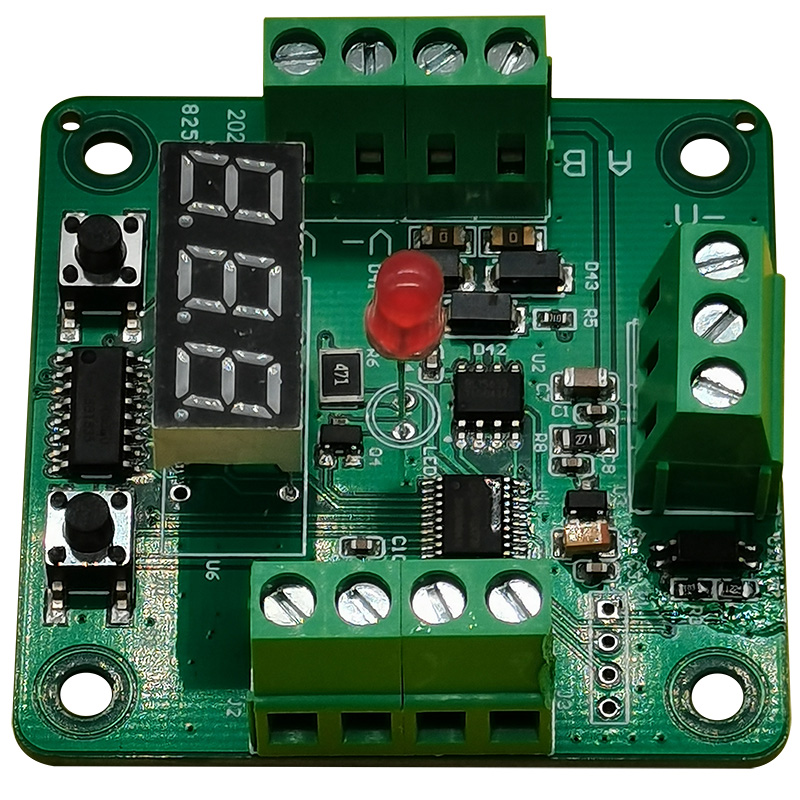

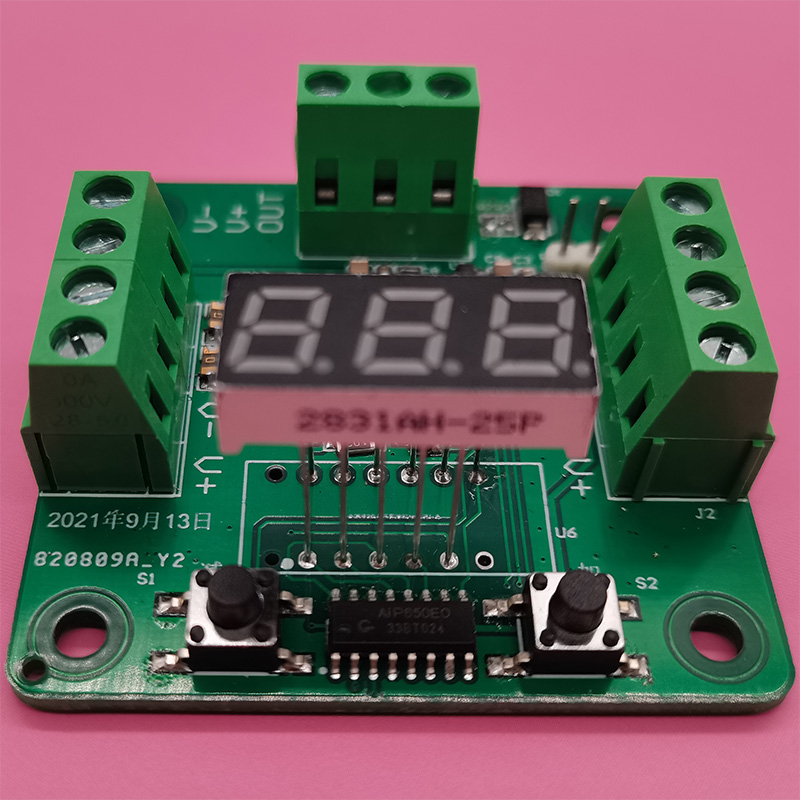

2.仓位模块

通讯接口：双路RS485通讯接口，可并联货架主控板和并联货架控制模块。

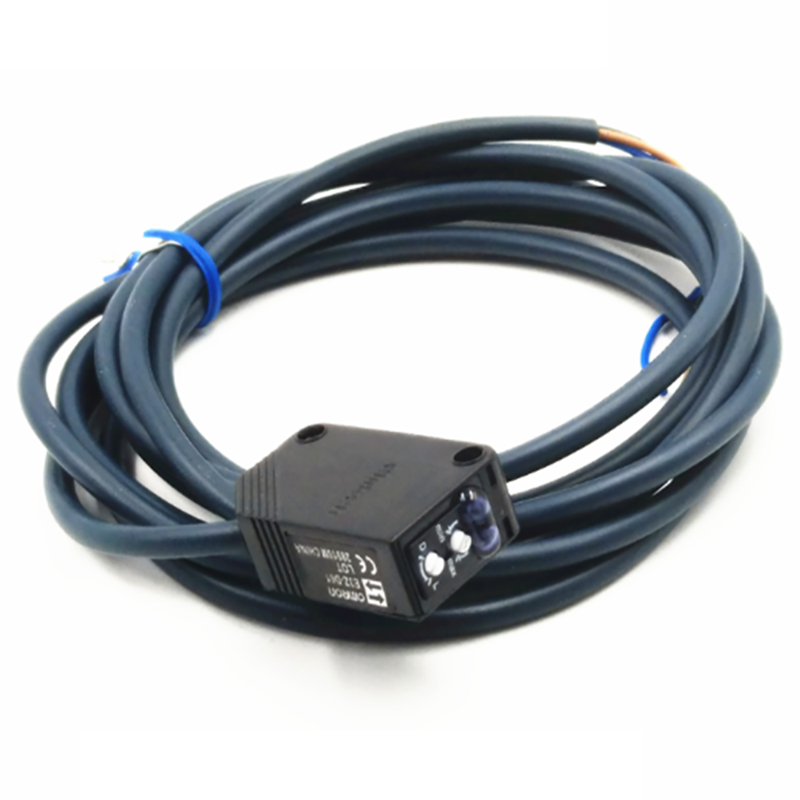

感应接口：接仓位传感器，感应仓位是否有货

仓位提示： LED指示灯，方便仓管员快速的办理出入库工作

仓位地址：提示货架仓位的地址，方便二次开发调用，可通过加减按键调节仓位地址码

电源接口：双路DC24V并联模式。

方案

1、仪器投放：

（1）读取货架三色警示灯位置信息（示意：货架指示灯1号、2号….）;

（2）读取货架货位指示灯位置信息（货架范围内的指示灯1号、2号……..）

（3）根据仪器大小投放到相应位置，系统记录仪器位置

2、领取仪器：

（1）点击需要领取的仪器

（2）三色警示灯闪烁

（3）货位指示灯亮

（4）仪器拿取——读取光电传感器信号（开或关）——领取完成——三色警示灯及货位指示灯灭

3、仪器归还：

（1）扫仪器条码——三色警示灯闪烁——货位指示灯亮

归还原则是从什么地方拿，归还到什么地方

接口功能：

1、三色警示灯的监测和控制

2、货位指示灯的监测和控制

3、光电传感器的监测（后端要知道传感器对应的指示灯位置）

4、控制卡后期数量可扩展
