工厂企业物流仓库物料智能电子货架管理系统软件控制板定制开发

第一部分 设计说明

一 系统概况

本田实验室为解决试验材料保管混乱，存取庞杂而使用的一种自动化库存管理系统。本系统主要实现物资分类，使用跟踪，监控记录保存等功能。解决库存及试验材料混乱等问题。

系统集控制、记录、信号管理和运行管理为一体，实现了智能化自动存取管理的功能。

本智能货架系统主要功能实现远程下发指令，监控信号灯控制保管库信息，兼备打印机等设备。

二 系统网络结构

系统采用分散、分层、分布式机构设计，按间隔单元划分、模块化设计，整个系统分为：用户操作层、通信管理层和保管库存取三部分。

2.1、用户操作层：指现场用户对保管材料在系统软件上进行检索查询，根据实际情况，对库存进行存取操作。

2.2、通讯管理层：完成现场监控层和系统管理层之间的网络连

接、转换和数据、命令的交换。

本系统通讯网络采用RS485总线与工业以太网方式，使用串行信号，借助于网络系统上传给系统监控主机；

保管库存取：是指根据需要，通过信号指示灯，对库存产品进行存取操作，实现随时记录，即时跟踪。

三 硬件配置

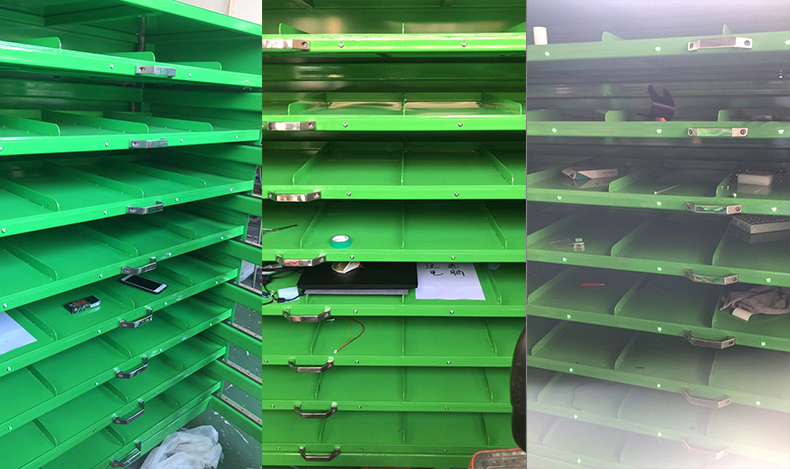

触摸屏一体机、信号灯，控制板，扫码枪，打印机，线材及柜子

四 系统特点

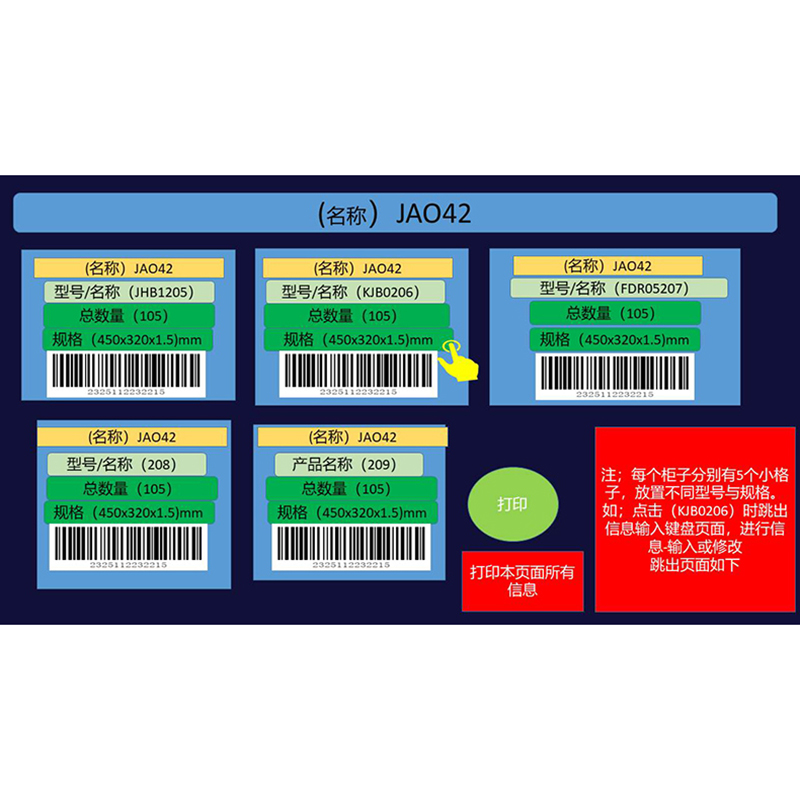

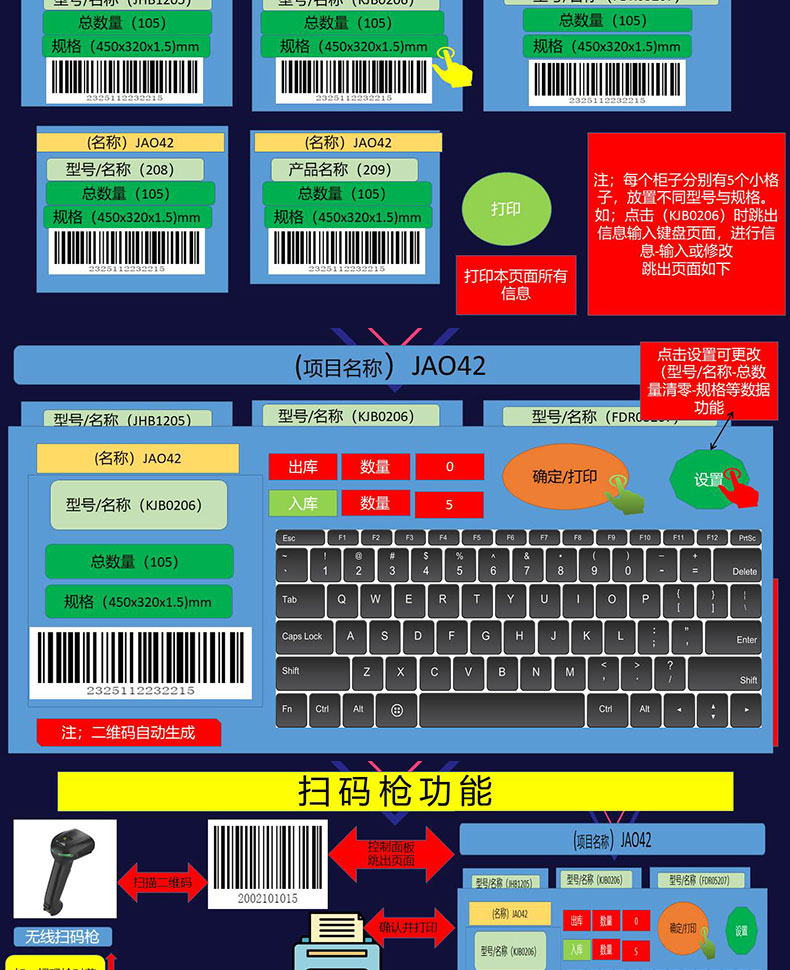

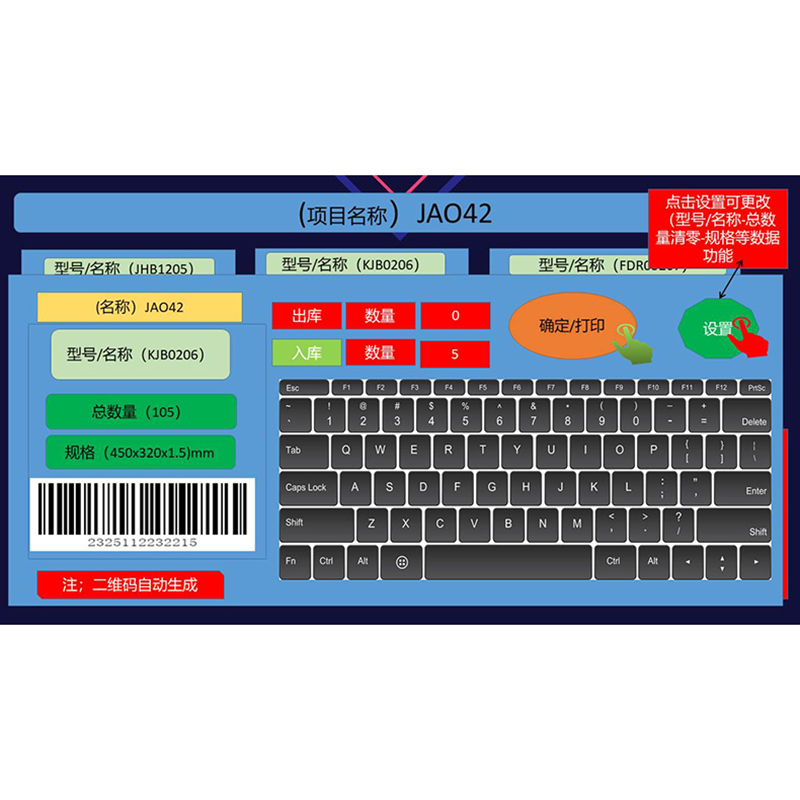

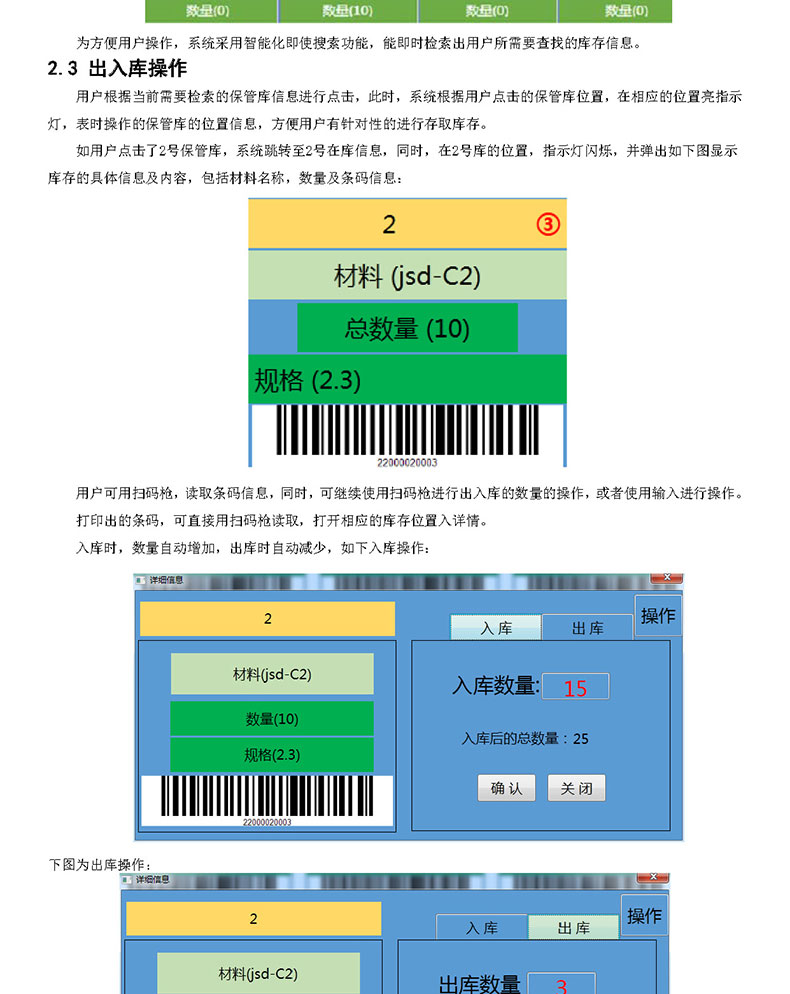

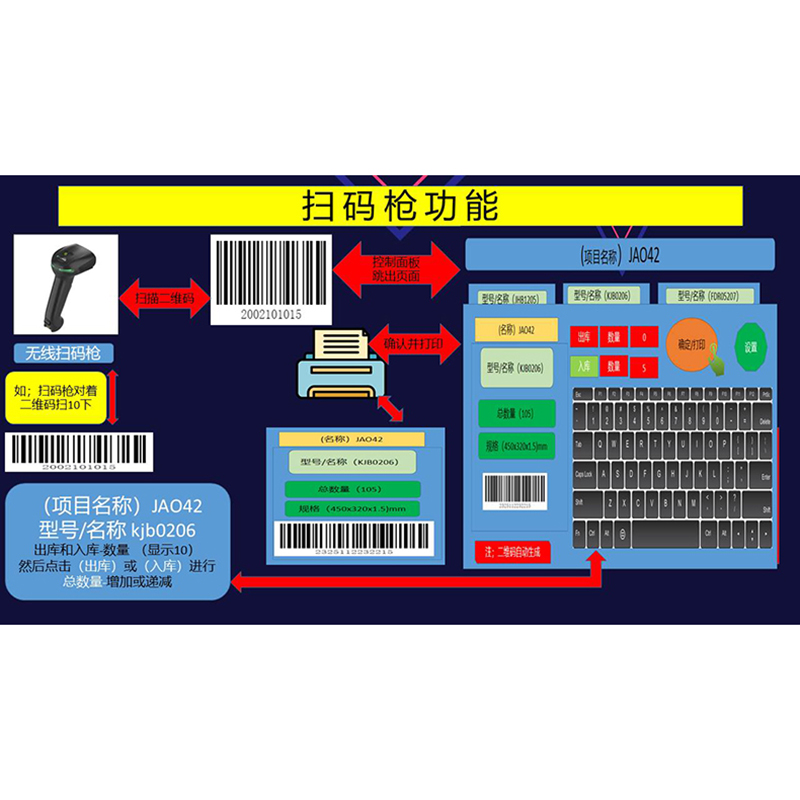

1、可通过扫码枪，扫描条形码，同时找到保管库位置，并使指示灯闪烁，同时，也可使用扫码枪增减出入库的数量信息。

2、分类方便，记录实时

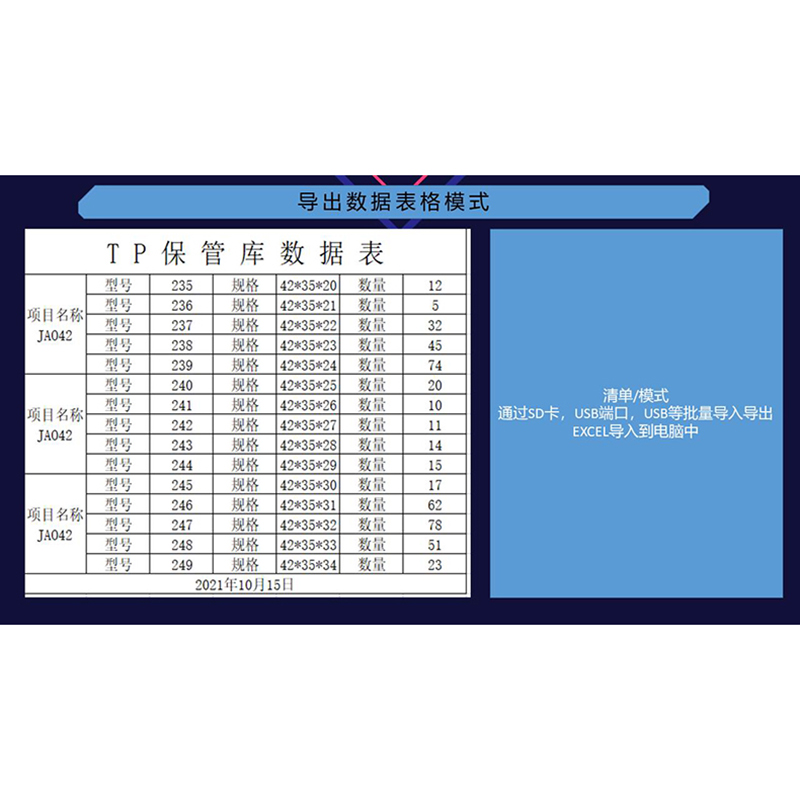

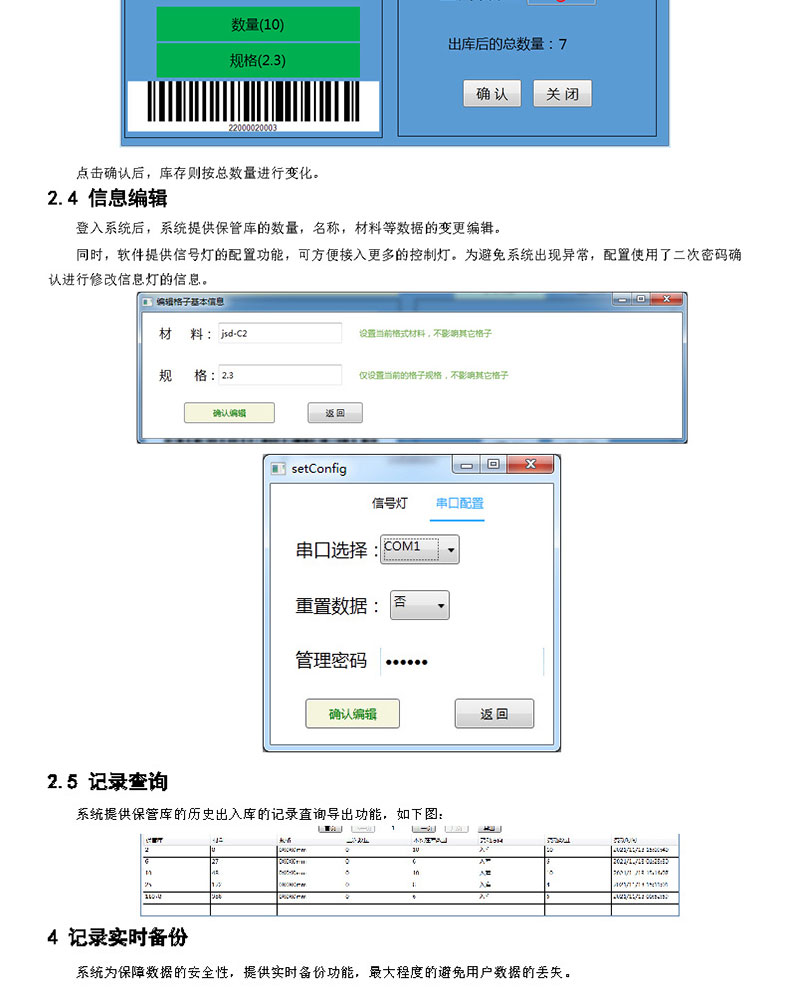

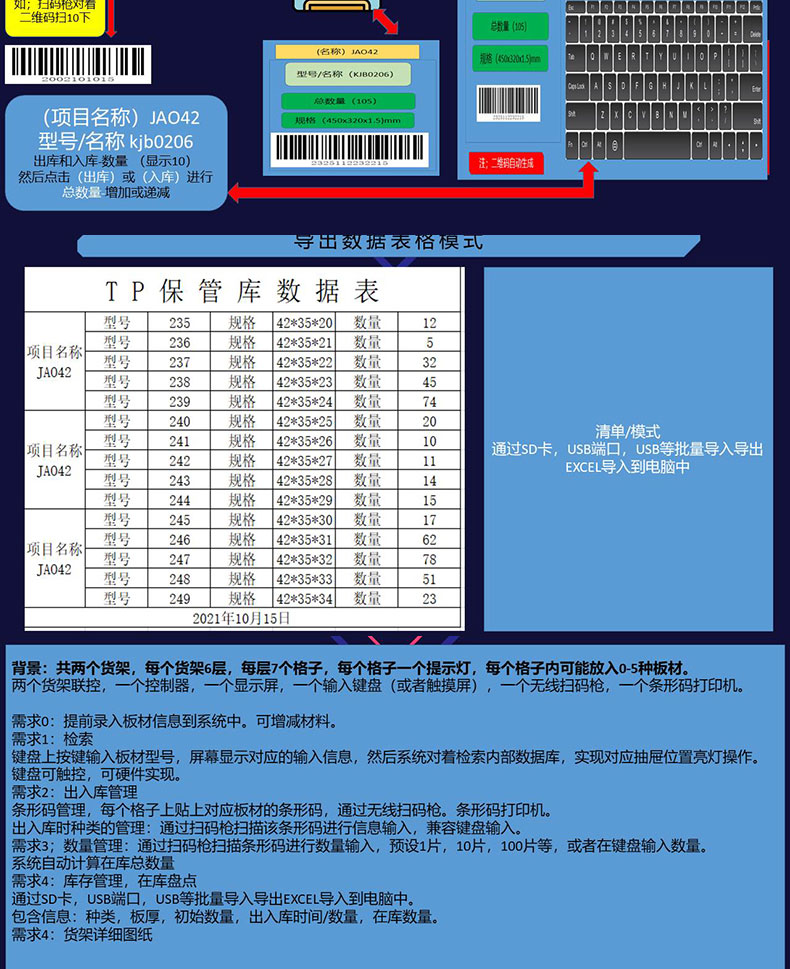

3、可随时导出历史操作的出入库的数据。

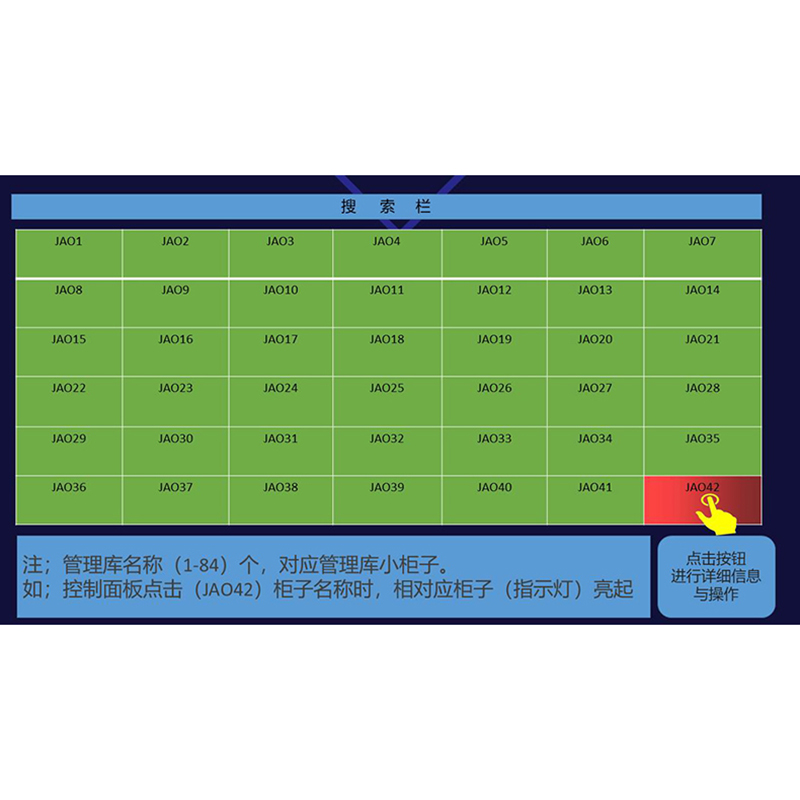

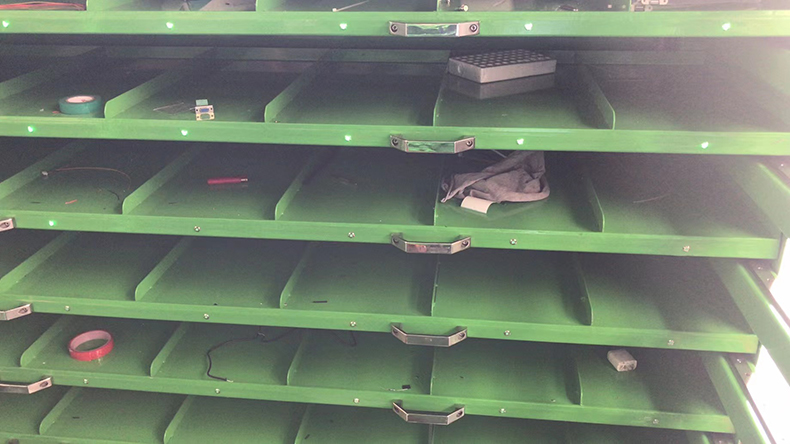

4、软件控制信号灯进行位置定位，存取方便。对信号灯的控制，做到一库一灯，使用时闪烁，不使用时关闭的智能控制。

5、数据实时备份，避免用户数据丢失。
