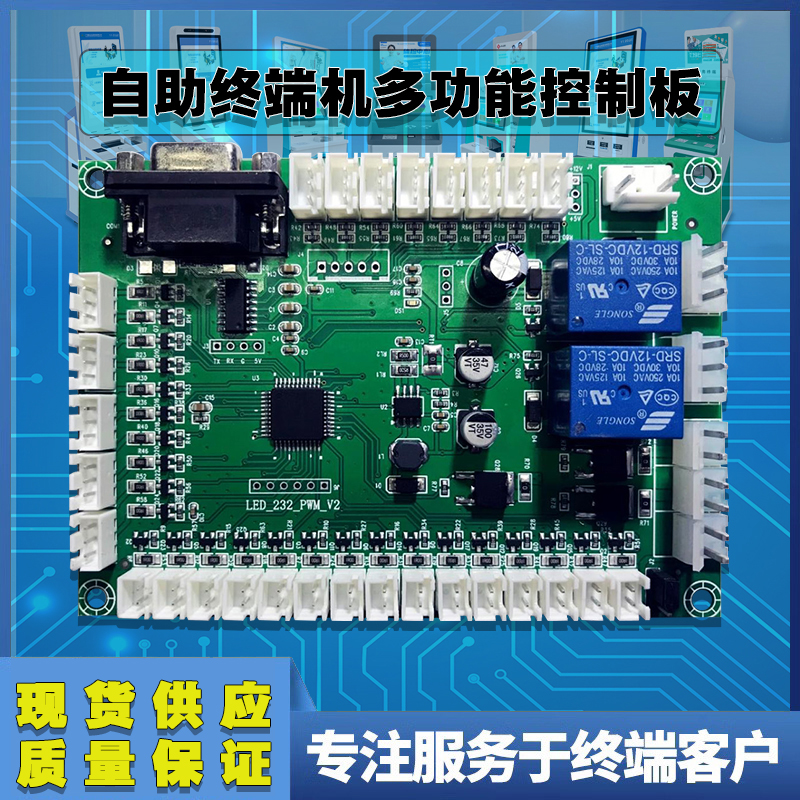

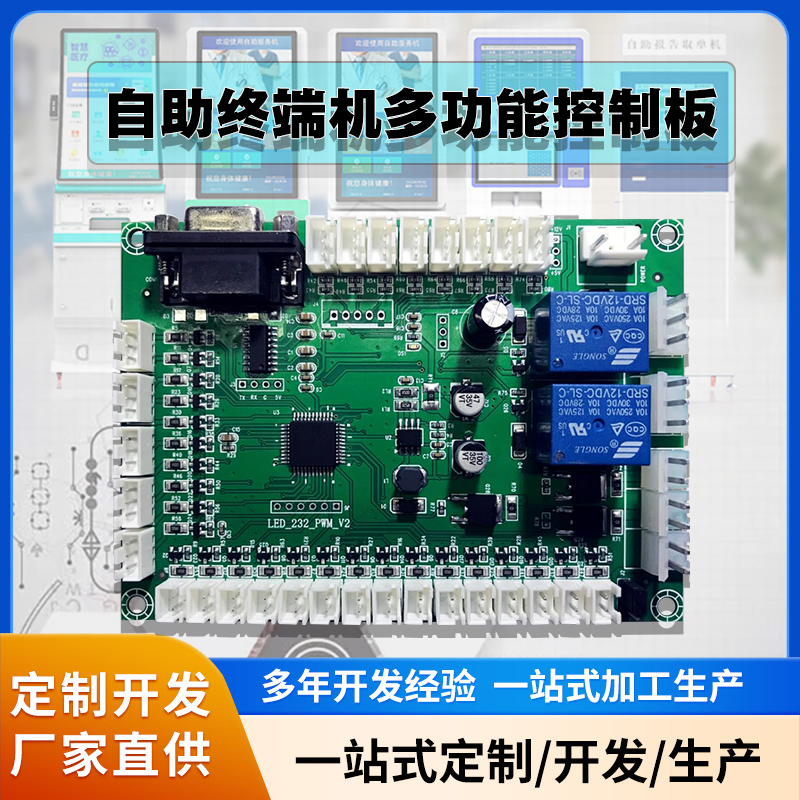

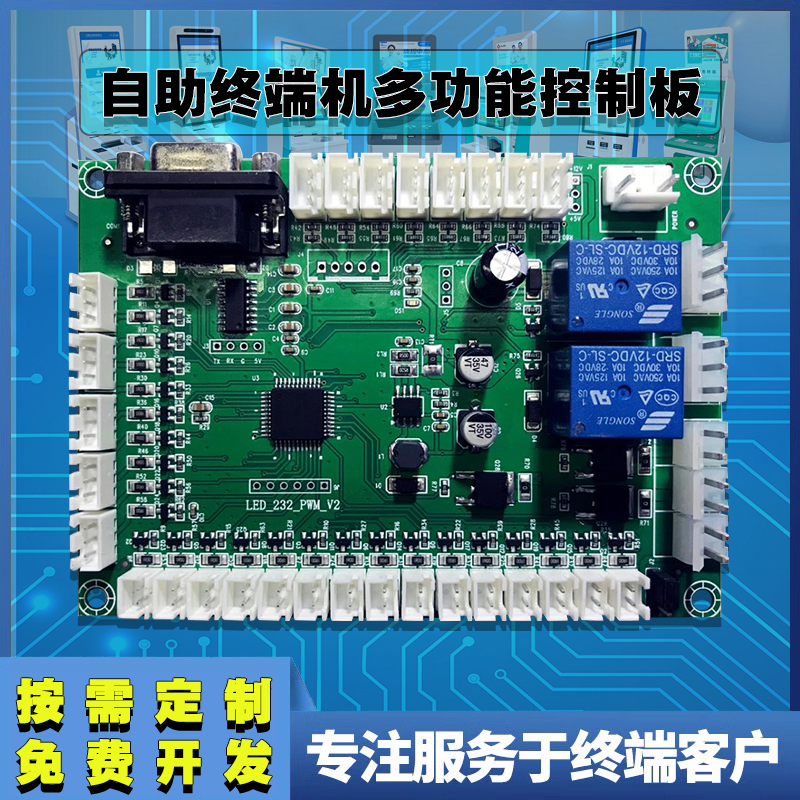

自助终端控制模块 指示灯温湿度检测

一、概述

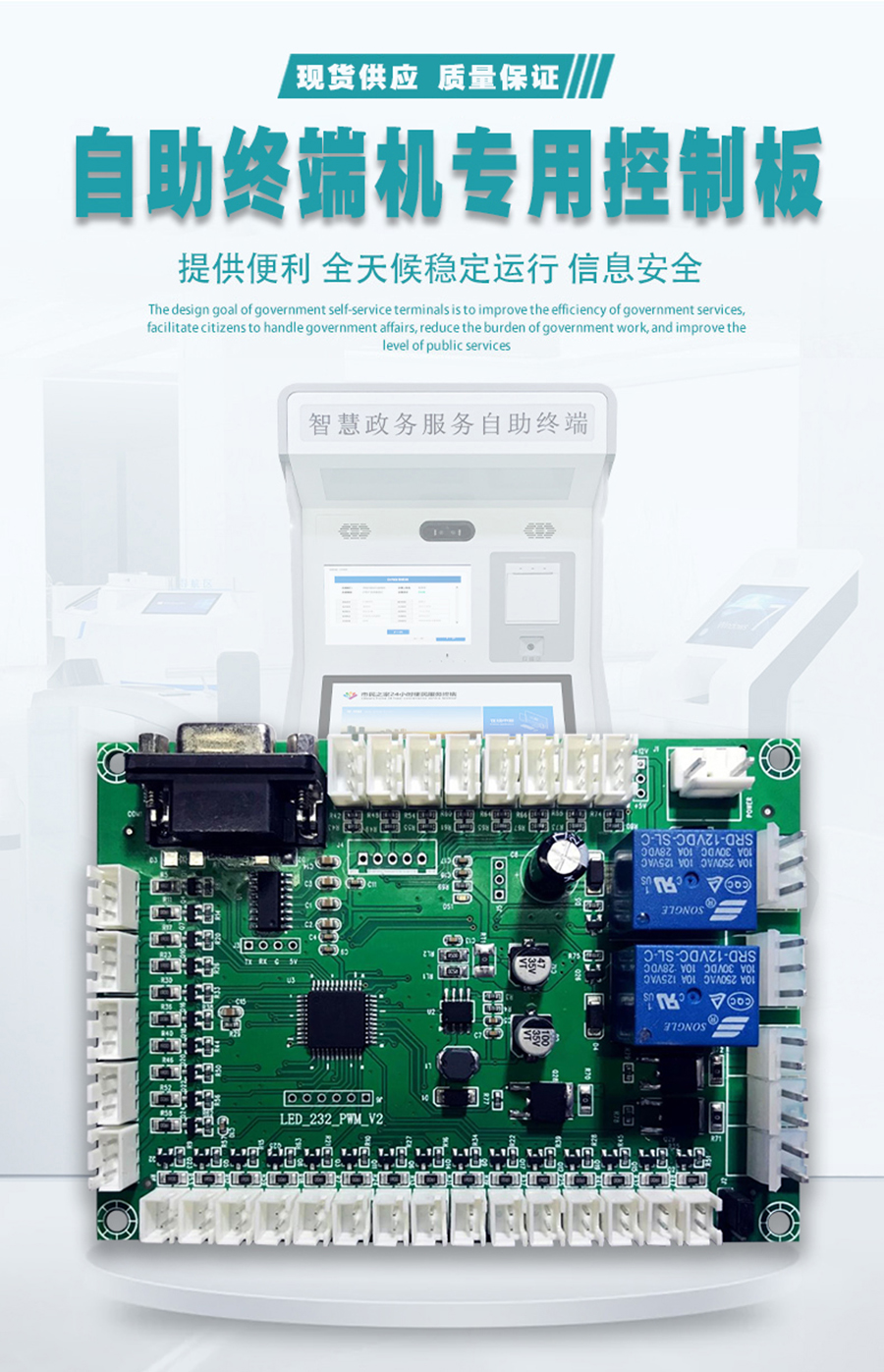

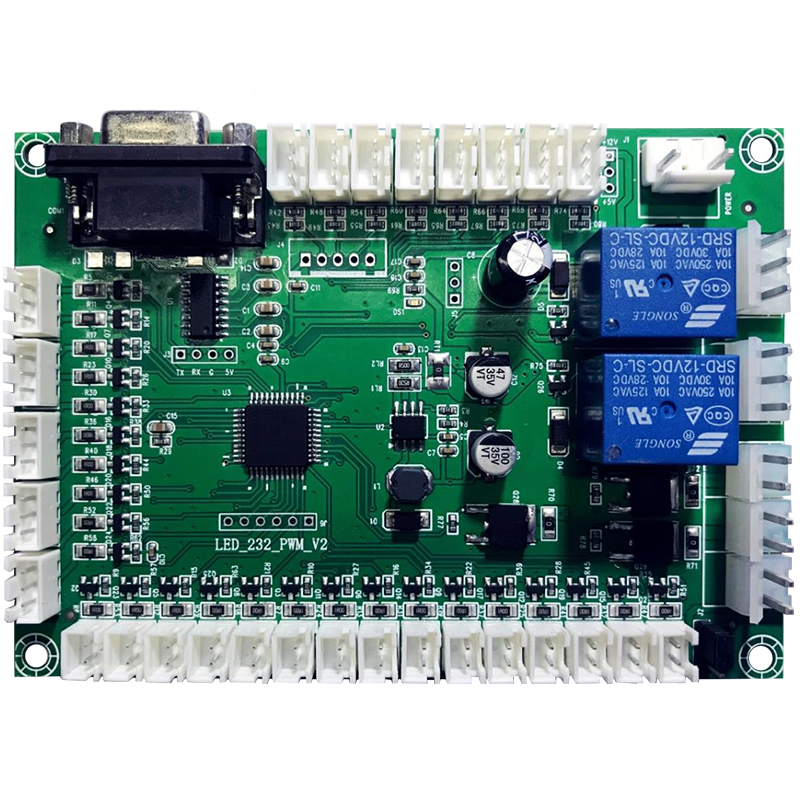

该产品是专为自助终端设备配套开发的一款终端机多功能控制模块，可应用此模块实现各模块操作指示灯的提示控制、接收开关量的输入上传、继电器常开、常闭输出、PWM 输出功能以及温湿度检测功能；
二、技术规格

1. 通讯接口及协议：

串口 232 通讯，标准 DB9 母座接口

2. 接口及参数:

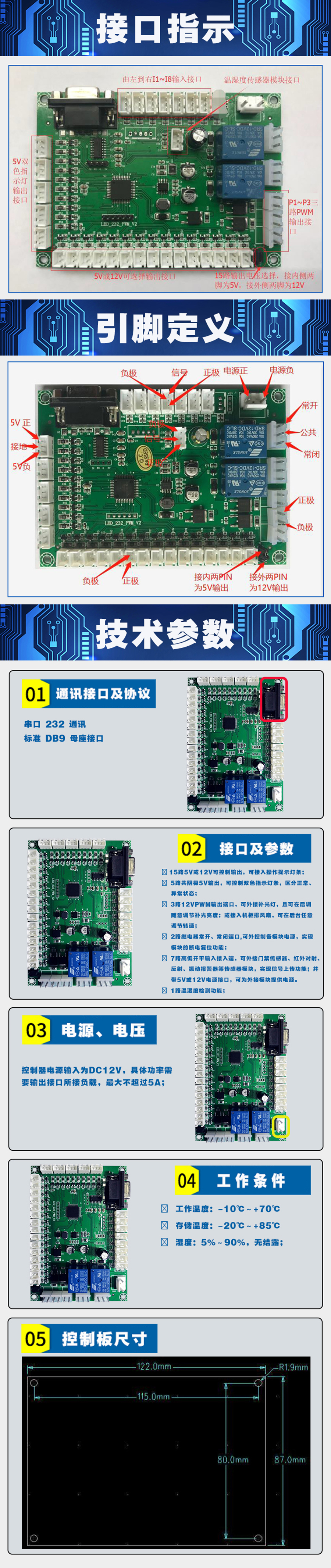

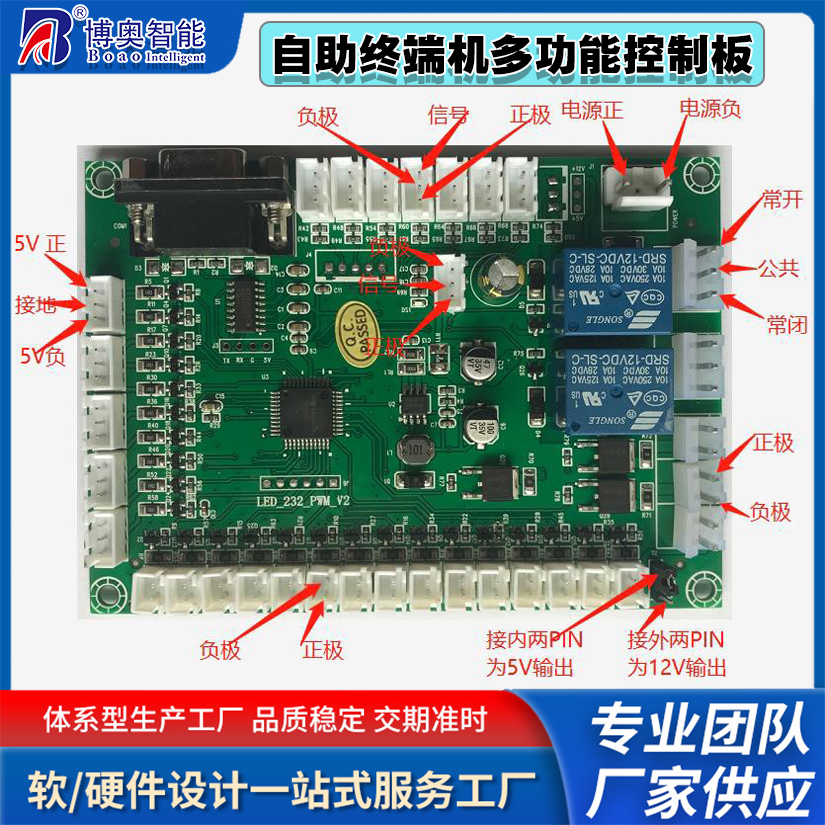

 15 路 5V 或 12V 可控制输出，可接入操作提示灯条；
 5 路共阴极 5V 输出，可控制双色指示灯条，区分正常、异常状态；
 3 路 12V PWM 输出端口，可外接补光灯，且可在后调随意调节补光亮度；或接入机柜排风扇，可在后台任意调节转速；
 2 路继电器常开、常闭端口,可外控制各模块电源，实现模块的断电复位功能；
 7 路高低开平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带 5V 或 12V 电源接口，可为外接模块提供电源。
 1 路温湿度检测功能；
3. 电源、电压:

控制器电源输入为 DC 12V，具体功率需视输出接口所接负载，最大不超过 5A；

4. 控制器工作条件：

 工作温度：-10℃～+70℃
 存储温度：-20℃～+85℃
 湿度：5%～90%，无结露；
三、特殊功能应用案例说明

1） PWM 及温湿度应用
 自助拍照设备可利用此功能，在后台调节设备的补光灯亮度，可远程实现对设备补光亮度的任意调节。
 自助设备可利用与温湿度检测功能，实现对机柜内部的排风扇实现智能控制，当机柜内部温度达到设定值时，对机柜风扇实现启动以及转速度的控制。
