自助终端多功能控制板 集中管理灯与传感

一、产品概述

自助终端一体机专用多功能控制板是一款高性能、低功耗的嵌入式控制板，采用串口 232 通讯，通过多组可编程输出与输入接口，对自助终端整机的状态指示、模块电源、补光灯与传感器信号做集中控制，可广泛应用于自助终端设备等领域。

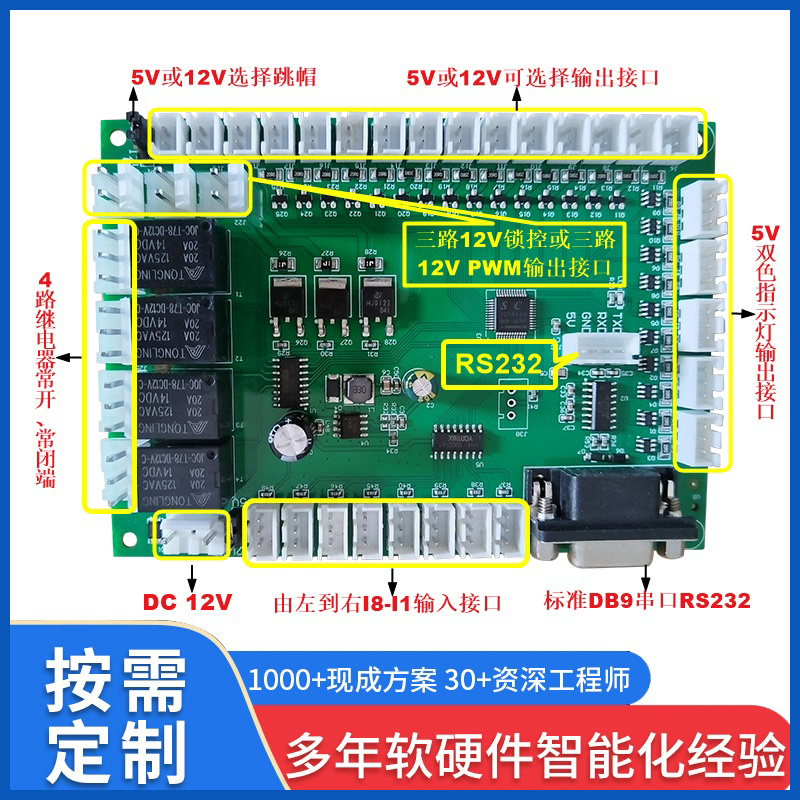

板载 15 路 5V 或 12V 可控输出、5 路共阴极 5V 输出、3 路 12V PWM 输出、4 路继电器常开常闭端口与 7 路高低电平输入，并带 5V 或 12V 外设供电接口，一台终端只需一块控制板即可完成灯条引导、双色状态显示、模块断电复位、补光调光调转速与传感器信号上报。

二、五组接口逐项说明

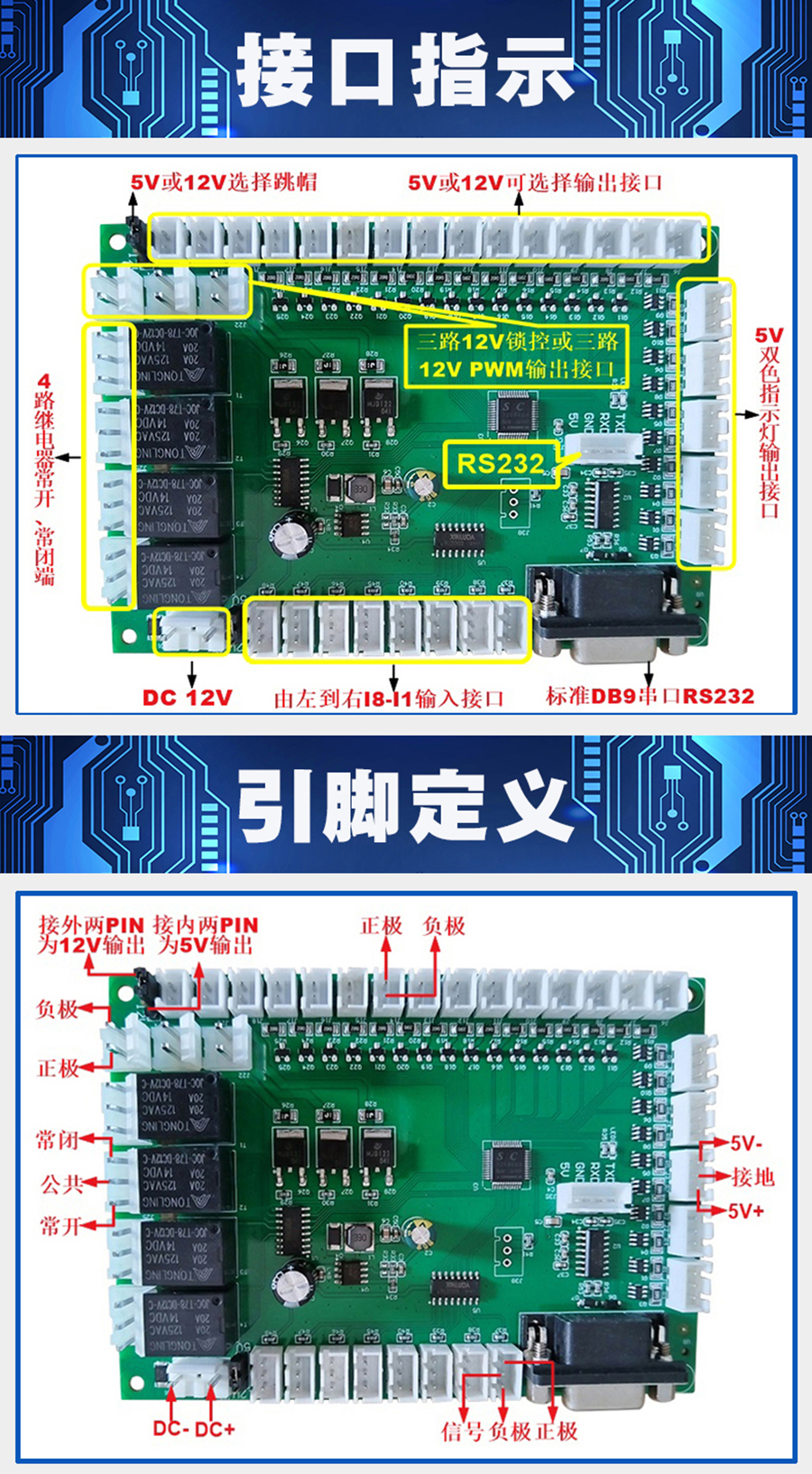

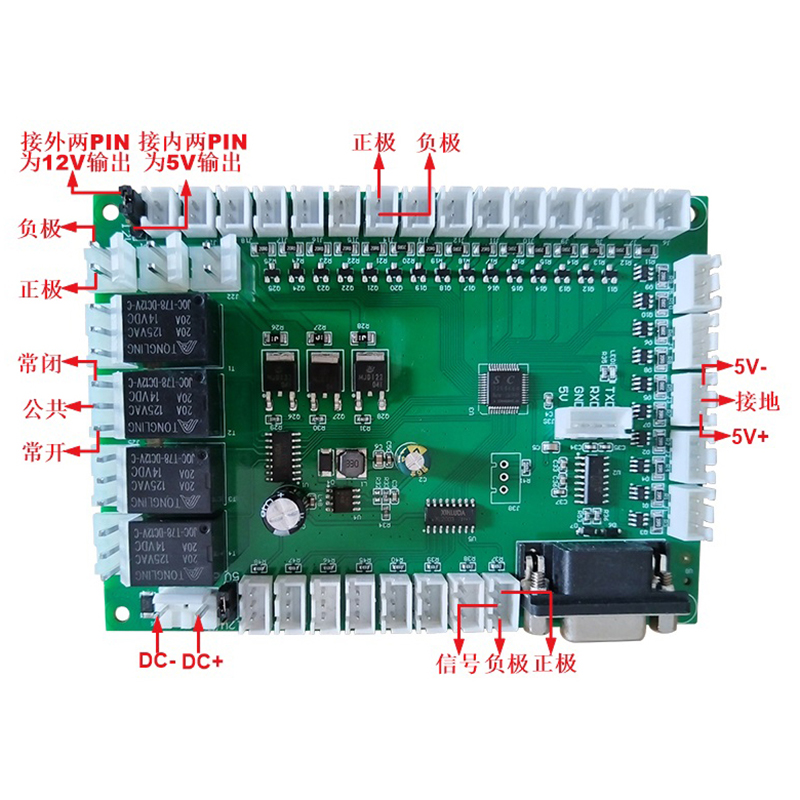

15 路 5V/12V 可控输出 —— 驱动操作提示灯条

提供 15 路 5V 或 12V 可控制输出，可接入操作提示灯条，逐步引导用户完成自助操作流程，降低现场操作失误率。

5 路共阴极 5V 输出 —— 双色指示灯区分正常与异常

5 路共阴极 5V 输出，可控制双色指示灯条，用颜色区分正常、异常状态，现场运维人员无需接电脑即可一眼判断设备工况。

3 路 12V PWM 输出 —— 补光亮度与风扇转速可后台调

3 路 12V PWM 输出端口，可外接补光灯，且可在后台随意调节补光亮度；也可接入机柜排风扇，在后台任意调节转速，兼顾成像质量与散热噪音。

4 路继电器常开/常闭端口 —— 模块断电复位

4 路继电器常开、常闭端口，可外接控制各模块电源，实现模块的断电复位功能，让远程运维不必派人到现场断电重启。

7 路高低电平输入 —— 接门禁与各类传感器

7 路高低电平输入接入端，可外接门禁传感器、红外对射、反射、振动报警器等传感器模块，实现信号上传功能；并带 5V 或 12V 电源接口，可为外接模块提供电源，省去额外布线与电源模块。

串口 232 通讯 —— 与上位机实时数据交换

采用串口 232 通讯，控制板可与上位机、传感器等设备进行数据交换，实现对自助终端设备的实时监控和控制，方便集成到既有的终端软件架构中。

三、接口参数一览

四、典型应用场景

自助终端整机

医院自助挂号缴费机、政务查询机、校园与园区自助终端等，用 15 路灯条做操作引导、5 路双色灯做状态提示。

带柜体与灯条的终端设备

机柜内部使用 3 路 12V PWM 调节补光与排风扇，4 路继电器对打印、读卡等模块做断电复位。

需要接入多路传感器的终端

门禁传感器、红外对射、振动报警器接到 7 路高低电平输入上，把告警信号上传到上位机。

五、定制与开发支持

控制板支持硬件方案免费定制，并可根据项目需要配套人机交互软件开发；现货供应。接口路数与功能组合可按终端硬件结构做适配，便于与既有上位机软件对接联调。

六、服务保障

深圳源头工厂供货，控制板为自助终端一体机专用方案，出货前完成功能测试；提供样品测试与技术支持，具体接口定义、通讯协议与开发文档可联系我们索取。
