电瓶车充电桩主控板 多路输出IP54防护

电动自行车充电桩主控板产品介绍规格书

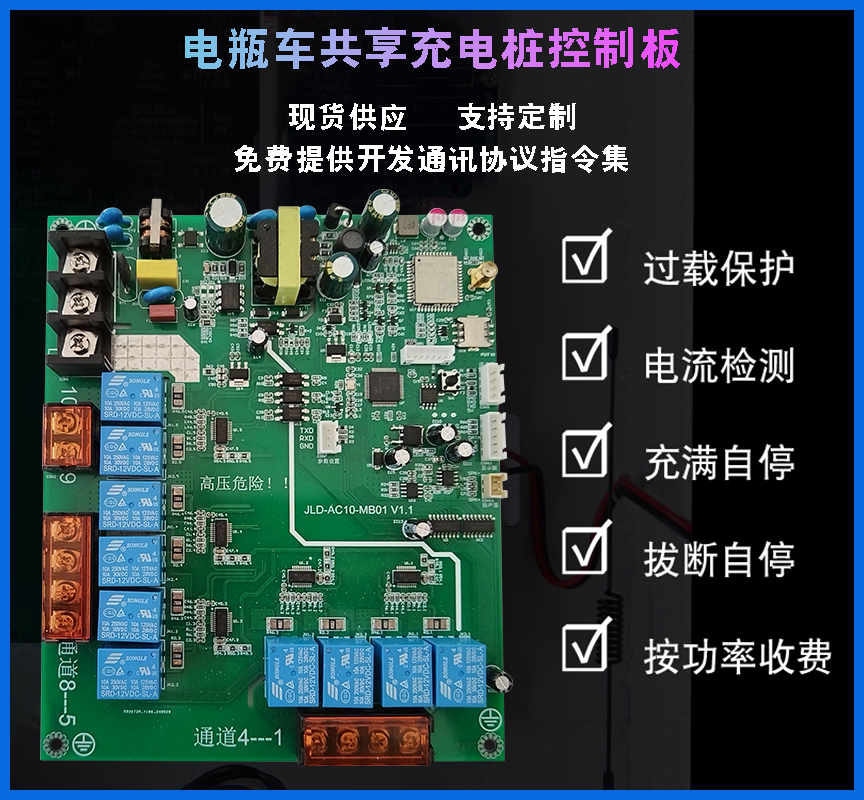

一、产品概述

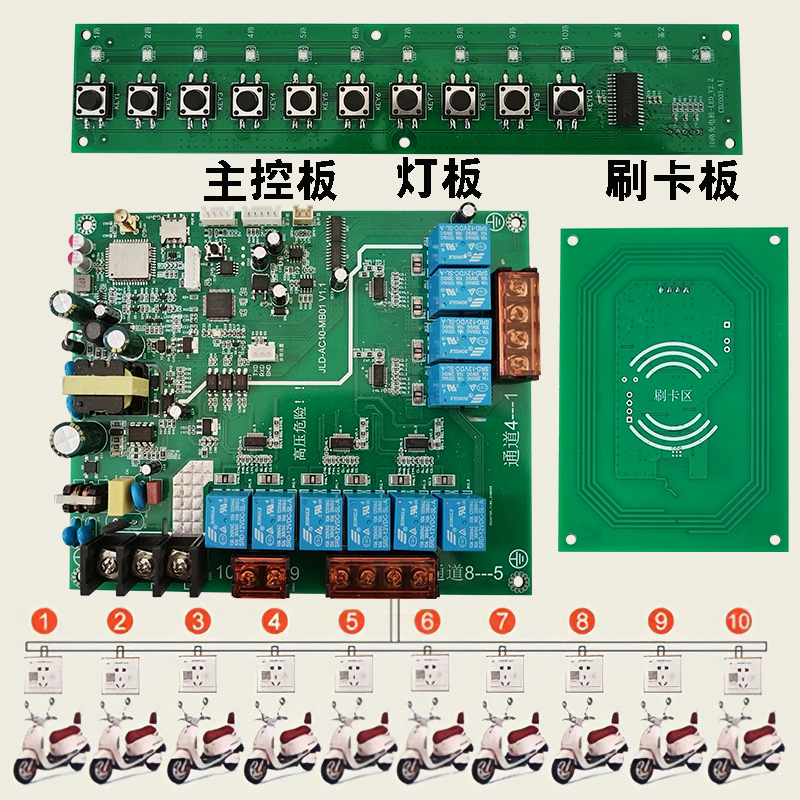

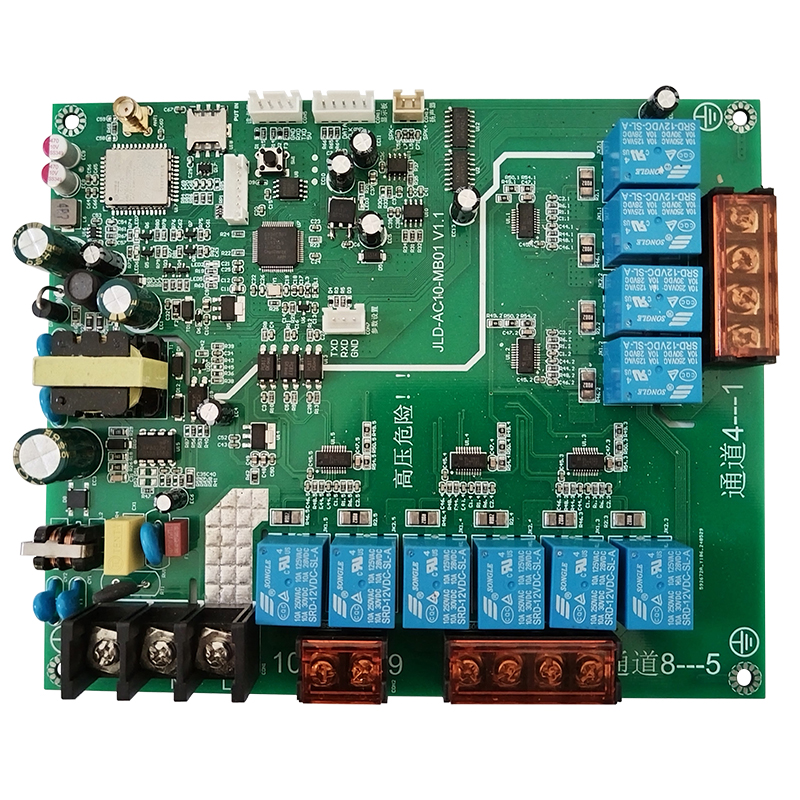

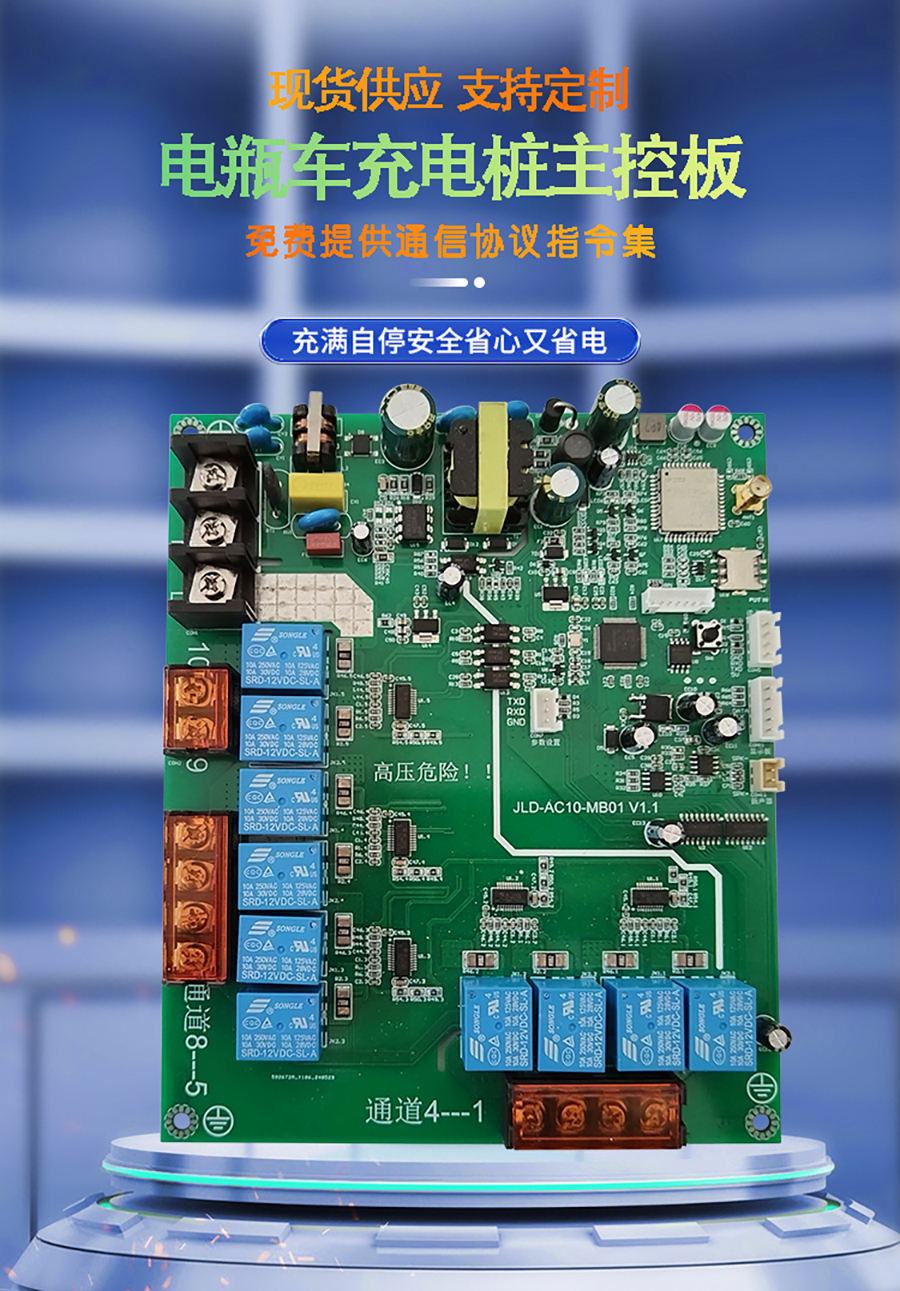

室内/室外通用安装的电动自行车充电桩控制板，多路输出满足高负载多用户充电

产品名称：电动自行车充电桩控制板
应用场景：适用于室内/室外电动自行车充电桩设备，支持小区、商业综合体、停车场等场所的充电桩安装需求。
核心功能：多路输出、智能控制、安全防护、人机交互，满足高负载、多用户场景下的稳定充电需求。

AC 200~240V 50Hz 输入、总功率 ≥8.7kW，支撑 10 路充电接口稳定运行

二、技术参数

三、功能特点

10 路充电接口独立控制、单路最大电流 5A，并具备三重保护与 IP54 防护

1. 多路独立输出
• 支持10路充电接口独立控制，单路最大电流5A，满足多用户同时充电需求。
2. 智能安全防护
• 三重保护机制（短路/过载/过压），IP54防护等级，适应复杂环境。

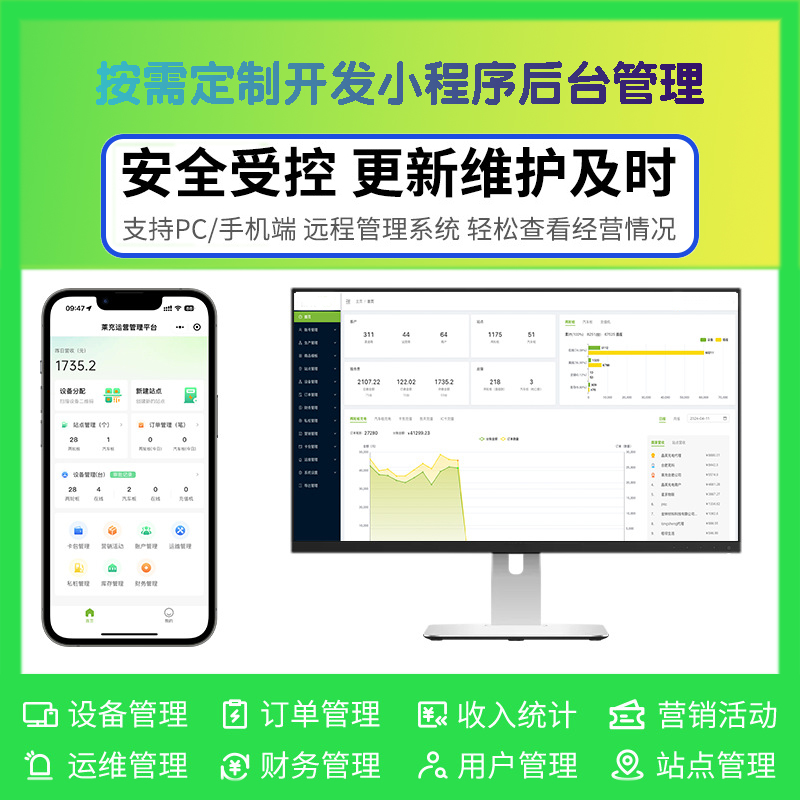

3. 远程监控管理
• 4G网络通讯，实现远程状态监控、故障报警及数据统计。
4. 灵活用户管理
• 支持IC卡自发卡功能，便于用户权限管理及计费设置。
5. 低功耗设计
• 待机功耗＜5W，节能环保。

四、接线说明

2 年质保期，非人为损坏免费维修，并提供远程调试与开发协议对接服务

老旧小区改造、商业综合体、政府民生工程均可落地，兼容现有电力系统升级

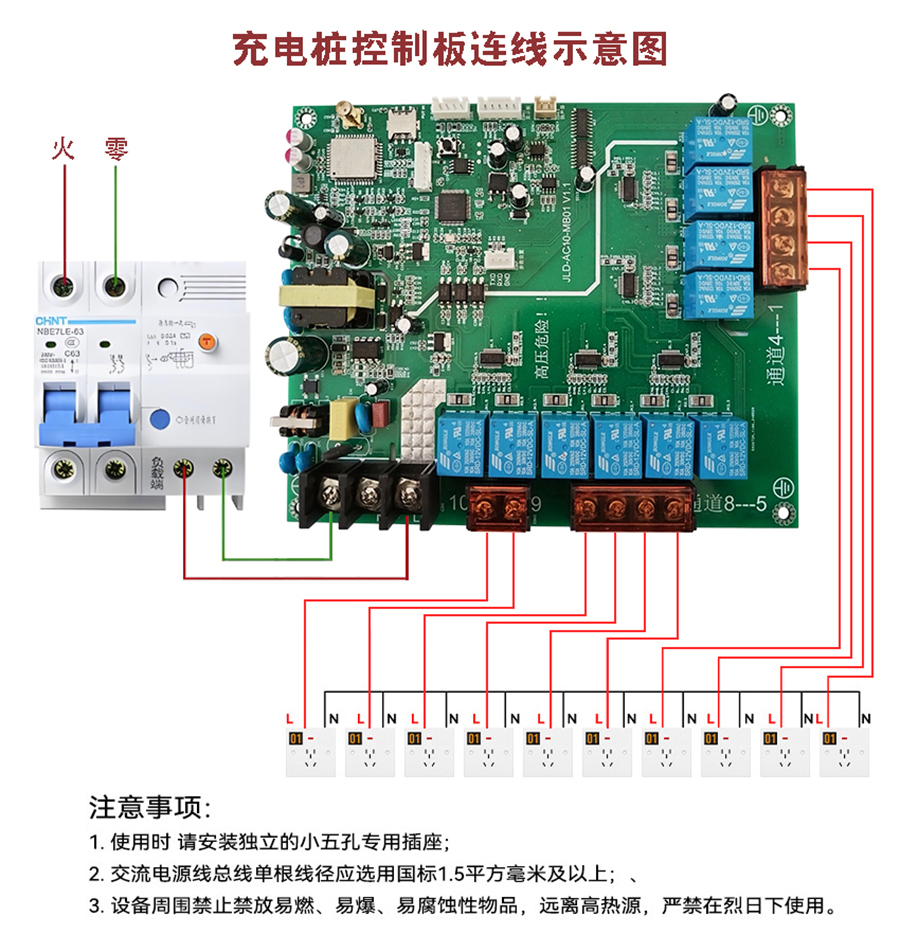

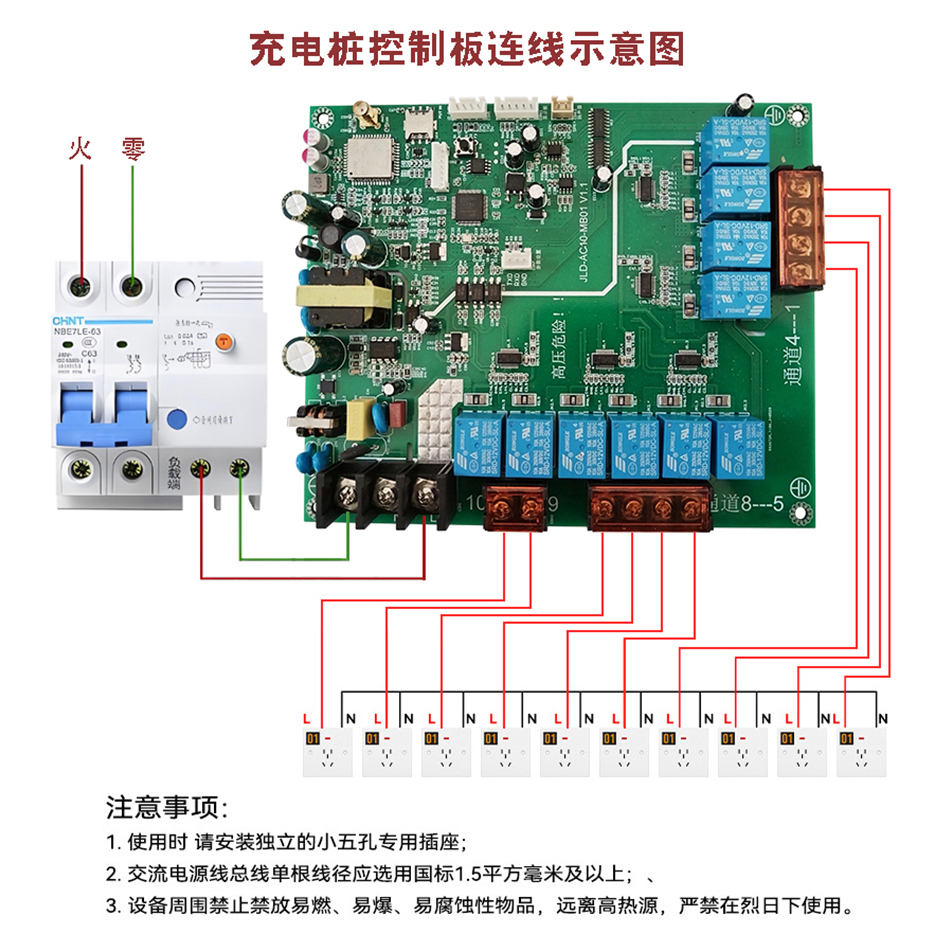

按标号接线：火线、零线、地线正确连接，输出端口顺序接入充电设备

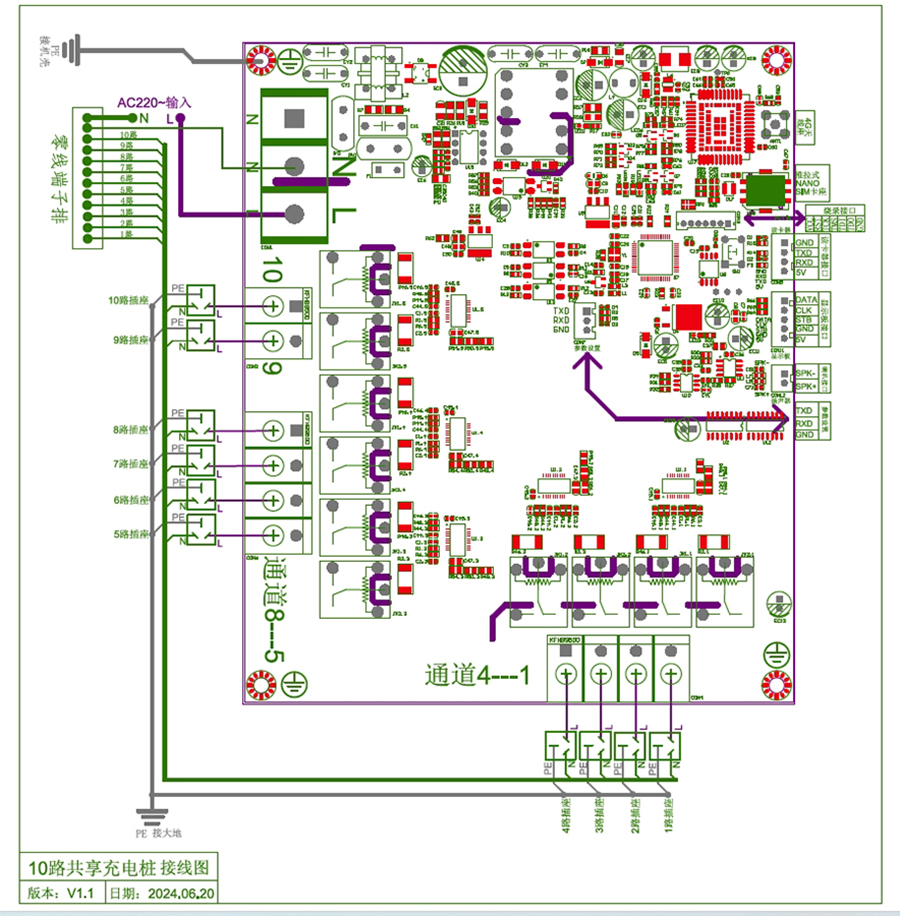

• 接线图版本：CHARGER OF 10 LINE V1.1（2024.06.20）
• 核心要求：
• 输入电源需确保火线（L）、零线（N）、地线（PE）正确连接。
• 输出端口按标号顺序接入充电设备，避免交叉接驳。
• 备注：详细接线步骤请参考附带的《10路共享充电桩接线图V1.1》。
•


五、应用场景

• 老旧小区改造：兼容性强，支持现有电力系统升级。
• 商业综合体：10路高负载设计，满足密集充电需求。
• 政府民生工程：通过IP54防护认证，适应户外长期使用。

六、售后服务

• 质保期限：2年（非人为损坏免费维修）。
• 技术支持：提供远程调试指导及开发协议对接服务。
