深圳博奥智能14年源头工厂，专注于台式自助服务终端的研发制造，支持外观定制、硬件选型、软件开发、SDK对接，广泛应用于政务/医疗/校园/金融/园区等行业场景。

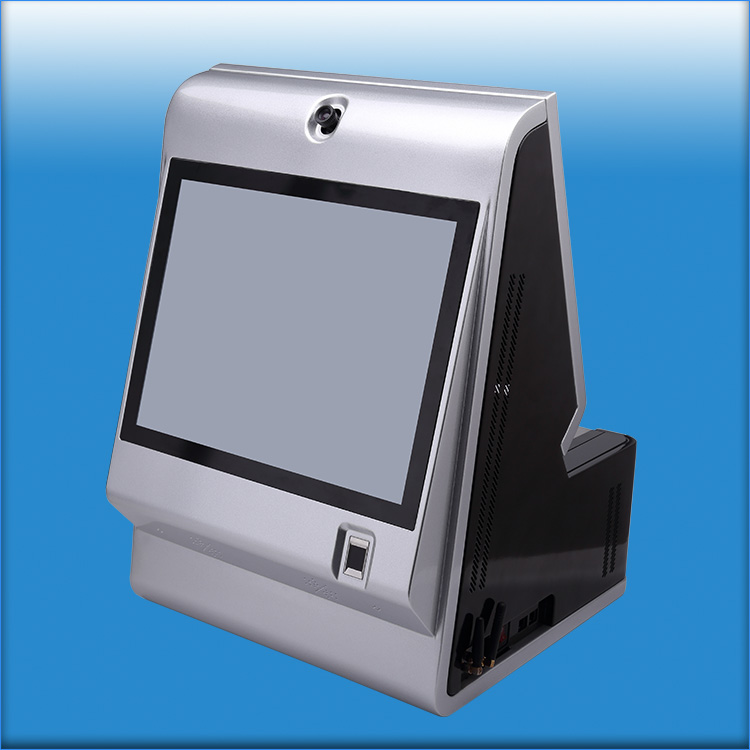

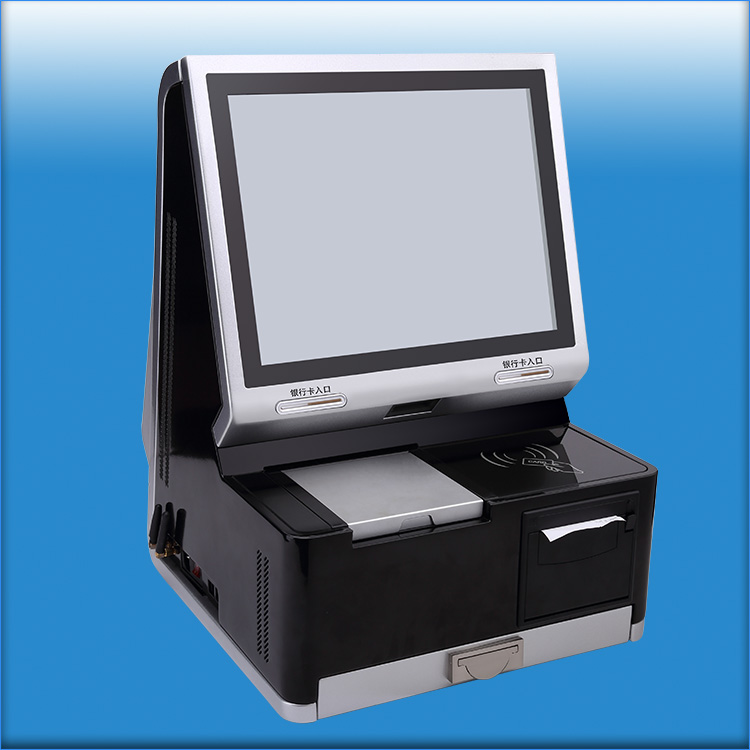

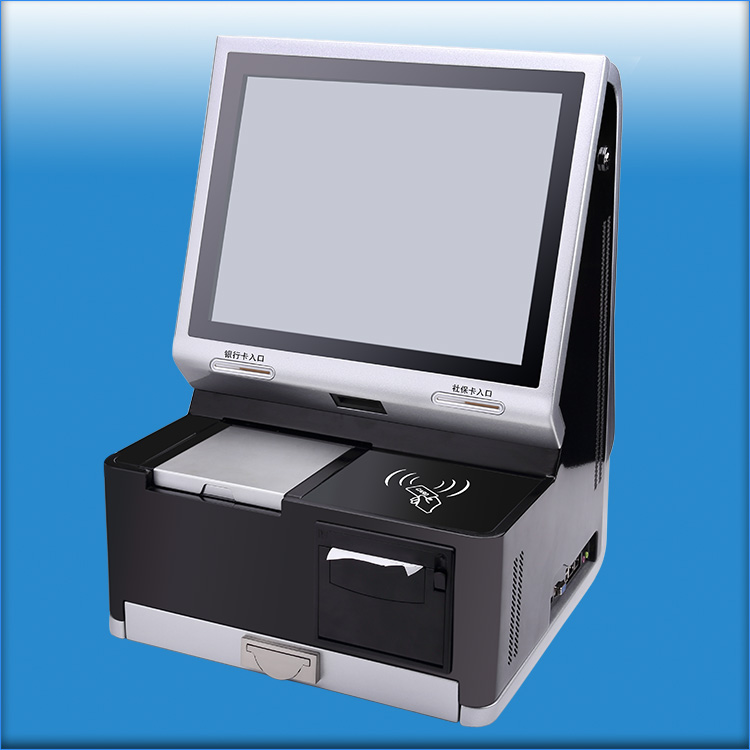

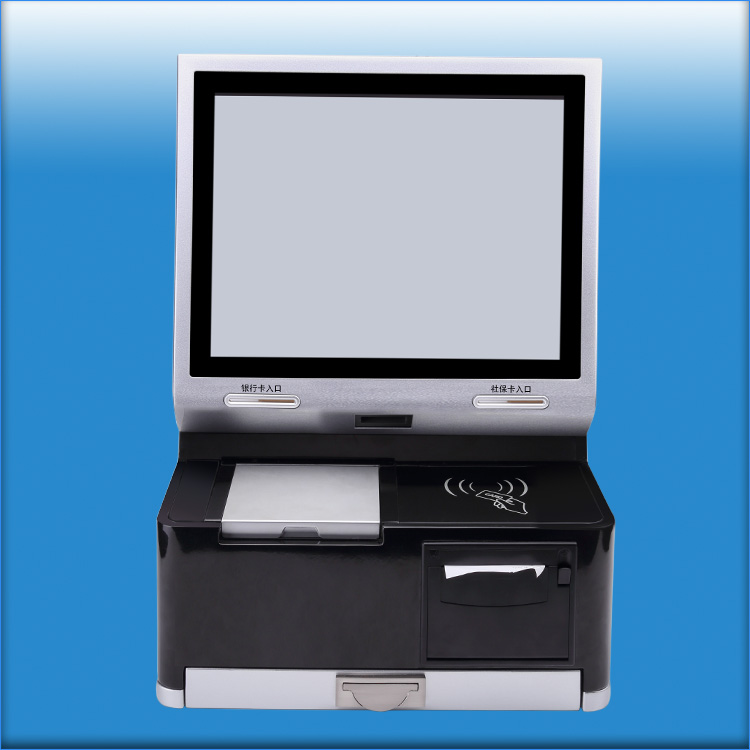

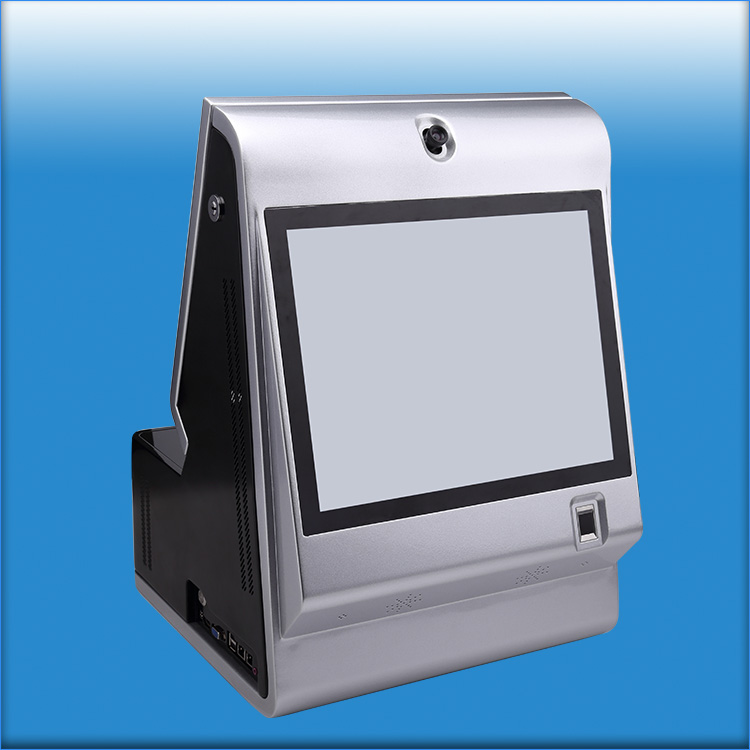

型号：BAPC-15A
尺寸：370mm*366.6mm*515mm
重量：20KG
接触式读卡模块：支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600～307200bps保护机制:具备短路保护， 任何触点和电源短路均保护卡槽数量:标准内嵌式SAM卡插槽2个卡拔插寿命:大于100，000次
识别证件：通过先进的OCR证件扫描仪，自动感应触发读取二代身份证，驾驶证、行驶证、律师证、运输证、户口本、护照、军官证、回乡证、港澳通行证、临时二代证、深圳、广州、东莞居住证等有效证件
产品规格：
技术参数 ：
产品名称
设备模块
技术参数
一
体
机
工控主板
C P U ：板载英特尔® Brodwell U系列酷睿 CPU ,5010U双核四线程2.1G
视 频：英特尔HD5000显卡集成图形
显 示：LVDS+LVDS+HDMI三屏同步异步显示
内 存：板载4G/可选8G
网 络：双千兆接口2 x Realtek 8111E/F
板载BL-M7632MA1支持2G/5G WIFI+BT模块
音 频：瑞昱HD ALC662音频解码(左右声道 + 麦克风)+功放输出（最大支持15W)
USB 3.0：2 x
USB 3.0 PORT
USB 2.0：10个, 兼容USB2.0 / 1.1
RS232 ：Com1-COM4 4个3线RS232
TX/RX/GND
RS485 ：COM5-COM6
2*RS485
GPIO ：8位,提供例程, 自由定义输入/输出,3.3V/5V@24mA电平
电源 ：DC9-30V输入,4PIN+DC电源接口
输出12V（2路5A/10A) ,24V（2路5A/10A) 5V(2路2A)
Mini-PCIe：1个半长/全长Mini-PCIe 1x插槽,支持PCIe和USB设备支持USB
3G/4G通讯模块；3G、4G SIM卡槽，靠板边（可弹式）
固态硬盘 SSD
存储容量: 120G
接口类型: SATA3 （6Gbps）
硬盘尺寸: 2.5英寸
4G通信模块
支持LTE，UMTS/HSPA+和GSM/GPRS/EDGE网络制式
标准的Mini PCIe封装
双显示屏
尺 寸：15寸工业屏
分辨率 ：1024*768
亮 度：450
信号接口：LVDS
触摸屏
产品类型：投射式电容屏
尺 寸：15寸
触控点数：10点
承受压力值： <10g
透光率： >83%
表面硬度：≥6H
证件扫描模块
采集区域127*96 mm
分辨率400 dpi
支持证件自动感应触发并自动识别证件类型，方便用户操作，适用于自动、自助场合
采用证件（OCR）识别核心，可进行护照、身份证、港澳通行证、台湾通行证、驾驶证、行驶证、律师证、运输证、户口本、军官证、回乡证、深圳、广州、东莞居住证等多种证件图像采集与信息识别提取录入；
支持多种光源，可见光采集图像、红外光识别、紫外光防伪；可识读符合国际民航组织ICAO DOC 9303电子护照国际标准的护照、签证等旅行证件的图像采集与信息识别，包含机读码和其他版面信息支持1D、2D条形码识别。（外加）
支持ICAO9303标准电子护照读卡，读卡时间小于4秒
支持ISO 14443 Type A/B类型卡片读卡
支持电子护照基本访问控制(BAC)
支持电子护照被动认证，验证证件信息真实性
支持电子护照主动认证，验证证件芯片真实性
公安部安全认证身份证模块
可准确读取第二代身份证内存储的信息，并能识别假身份证；
符合公安部 GA450、1GA450 标准规范
支持标准:ISO/IEC 14443 A/B/C标准卡片类别:Mifare One、非接触式A、B类卡支持速率:106～424Kbps读卡距离:大于5CM
符合 GB/T 2423-2001 标准规定
最大读卡距离：≥50mm
数据通信:RS232或USB
供电：通过计算机的USB接口
天线谐振频率：13.56MHz；天线表面磁场强度（Hmax）≤7.5A/m（rms）
天线表面法线方向5cm处电磁场强度（Hmin）≥1.5A/m（rms）机具调制输出：比特率：106Kbit/（fc/128）
调制系数：8％～14％编码方式：NRZ-L副载11、波调制输入： 副载波频率（fs）：847KHz
相对湿度：≤90％ 大气压力：86KPa～110Kpa
接触式读卡模块
支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600～307200bps保护机制:具备短路保护， 任何触点和电源短路均保护卡槽数量:标准内嵌式SAM卡插槽2个卡拔插寿命:大于100，000次
指纹仪模块
符合《GA1012-2012居民身份证指纹采集和比对技术规范》标准
采集精度高，成像清晰，耐用性好
传感器类型 半导体电容传感器
传感器寿命 100 万次以上
传感器窗口 ≥14.25mm×19.3mm
采集方式 平面按捺
图像像数 256*360
分辨率 500DPI 误差范围：－1%－+2%
图像畸变 ≤2%
采集速度 ≥6 帧/秒
抗静电指标 15kv
条码扫描模块
光源：可视激光二极管，波长650 纳米
解码速度：200 次/ 秒
扫描角度：±60º，±65º，±42º（左右，
解析度：0.076 毫米（3mil）高密度系列
解码种类 ：UPC-A，UPC-E，EAN-13，EAN-32 码（意大利医药码，39 码的变93 码，11 码(USD-8)，MSI/Plessey，GS1 DataBar（前身是：RSS）
触发方式：手动，指令控制，自动感应
高清人像采集模块
帧速：30FPS
感应器：CMOS传感器
像素：500万
分辨率720P
打印模块
纸宽：80mm
打印宽度：72mm
分辨率：576dots/line
打印头寿命：6,000,000 character lines
打印速度：65mm/sec(when the utilization rate is 25%)
字符大小：6x8dots, 8x16dots, or 12x24dots
汉字库：GB2312, 16x16dots, or 24x24dots
纸的规格：80mm wide,50mmø
电话模块
具有强大通话录音和管理功能，可实现来电、去电自动录音，方便实用；并可以实现录音回放和条件查询功能
来电自动弹屏功能，当有电话呼入时，电脑自动弹出来电号码及与该号码相关的资料，以及号码归属地信息。
电脑点击拨号功能，轻松、快捷拨打电话。可以通过电话簿点击拨号，也可以对所有呼入、呼出、未接电话使用点击回拨功能。
USB接口 ： USB2.0兼容
电话接口输入阻抗
扫码查看产品
CORE ADVANTAGES
深圳自有工厂，从研发到生产全程把控，14年行业经验，500+客户信赖，品质有保障。
外观结构、硬件配置、软件功能、SDK接口全方位定制，满足不同行业场景需求。
样品2-4周交付，批量4-6周交期，支持加急服务，深圳工厂直发，物流快捷高效。
整机质保2年，核心部件3年，终身维护。7x24小时技术支持，远程协助+上门服务。
TECHNICAL SPECIFICATIONS
| 规格项 | 规格值 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品规格 | 技术参数 ：
产品名称
设备模块
技术参数
一
体
机
工控主板
C P U ：板载英特尔® Brodwell U系列酷睿 CPU ,5010U双核四线程2.1G
视 频：英特尔HD5000显卡集成图形
显 示：LVDS+LVDS+HDMI三屏同步异步显示
内 存：板载4G/可选8G
网 络：双千兆接口2 x Realtek 8111E/F
板载BL-M7632MA1支持2G/5G WIFI+BT模块
音 频：瑞昱HD ALC662音频解码(左右声道 + 麦克风)+功放输出（最大支持15W)
USB 3.0：2 x
USB 3.0 PORT
USB 2.0：10个, 兼容USB2.0 / 1.1
RS232 ：Com1-COM4 4个3线RS232
TX/RX/GND
RS485 ：COM5-COM6
2*RS485
GPIO ：8位,提供例程, 自由定义输入/输出,3.3V/5V@24mA电平
电源 ：DC9-30V输入,4PIN+DC电源接口
输出12V（2路5A/10A) ,24V（2路5A/10A) 5V(2路2A)
Mini-PCIe：1个半长/全长Mini-PCIe 1x插槽,支持PCIe和USB设备支持USB
3G/4G通讯模块；3G、4G SIM卡槽，靠板边（可弹式）
固态硬盘 SSD
存储容量: 120G
接口类型: SATA3 （6Gbps）
硬盘尺寸: 2.5英寸
4G通信模块
支持LTE，UMTS/HSPA+和GSM/GPRS/EDGE网络制式
标准的Mini PCIe封装
双显示屏
尺 寸：15寸工业屏
分辨率 ：1024*768
亮 度：450
信号接口：LVDS
触摸屏
产品类型：投射式电容屏
尺 寸：15寸
触控点数：10点
承受压力值： <10g
透光率： >83%
表面硬度：≥6H
证件扫描模块
采集区域127*96 mm
分辨率400 dpi
支持证件自动感应触发并自动识别证件类型，方便用户操作，适用于自动、自助场合
采用证件（OCR）识别核心，可进行护照、身份证、港澳通行证、台湾通行证、驾驶证、行驶证、律师证、运输证、户口本、军官证、回乡证、深圳、广州、东莞居住证等多种证件图像采集与信息识别提取录入；
支持多种光源，可见光采集图像、红外光识别、紫外光防伪；可识读符合国际民航组织ICAO DOC 9303电子护照国际标准的护照、签证等旅行证件的图像采集与信息识别，包含机读码和其他版面信息支持1D、2D条形码识别。（外加）
支持ICAO9303标准电子护照读卡，读卡时间小于4秒
支持ISO 14443 Type A/B类型卡片读卡
支持电子护照基本访问控制(BAC)
支持电子护照被动认证，验证证件信息真实性
支持电子护照主动认证，验证证件芯片真实性
公安部安全认证身份证模块
可准确读取第二代身份证内存储的信息，并能识别假身份证；
符合公安部 GA450、1GA450 标准规范
支持标准:ISO/IEC 14443 A/B/C标准卡片类别:Mifare One、非接触式A、B类卡支持速率:106～424Kbps读卡距离:大于5CM
符合 GB/T 2423-2001 标准规定
最大读卡距离：≥50mm
数据通信:RS232或USB
供电：通过计算机的USB接口
天线谐振频率：13.56MHz；天线表面磁场强度（Hmax）≤7.5A/m（rms）
天线表面法线方向5cm处电磁场强度（Hmin）≥1.5A/m（rms）机具调制输出：比特率：106Kbit/（fc/128）
调制系数：8％～14％编码方式：NRZ-L副载11、波调制输入： 副载波频率（fs）：847KHz
相对湿度：≤90％ 大气压力：86KPa～110Kpa
接触式读卡模块
支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600～307200bps保护机制:具备短路保护， 任何触点和电源短路均保护卡槽数量:标准内嵌式SAM卡插槽2个卡拔插寿命:大于100，000次
指纹仪模块
符合《GA1012-2012居民身份证指纹采集和比对技术规范》标准
采集精度高，成像清晰，耐用性好
传感器类型 半导体电容传感器
传感器寿命 100 万次以上
传感器窗口 ≥14.25mm×19.3mm
采集方式 平面按捺
图像像数 256*360
分辨率 500DPI 误差范围：－1%－+2%
图像畸变 ≤2%
采集速度 ≥6 帧/秒
抗静电指标 15kv
条码扫描模块
光源：可视激光二极管，波长650 纳米
解码速度：200 次/ 秒
扫描角度：±60º，±65º，±42º（左右，
解析度：0.076 毫米（3mil）高密度系列
解码种类 ：UPC-A，UPC-E，EAN-13，EAN-32 码（意大利医药码，39 码的变93 码，11 码(USD-8)，MSI/Plessey，GS1 DataBar（前身是：RSS）
触发方式：手动，指令控制，自动感应
高清人像采集模块
帧速：30FPS
感应器：CMOS传感器
像素：500万
分辨率720P
打印模块
纸宽：80mm
打印宽度：72mm
分辨率：576dots/line
打印头寿命：6,000,000 character lines
打印速度：65mm/sec(when the utilization rate is 25%)
字符大小：6x8dots, 8x16dots, or 12x24dots
汉字库：GB2312, 16x16dots, or 24x24dots
纸的规格：80mm wide,50mmø
电话模块
具有强大通话录音和管理功能，可实现来电、去电自动录音，方便实用；并可以实现录音回放和条件查询功能
来电自动弹屏功能，当有电话呼入时，电脑自动弹出来电号码及与该号码相关的资料，以及号码归属地信息。
电脑点击拨号功能，轻松、快捷拨打电话。可以通过电话簿点击拨号，也可以对所有呼入、呼出、未接电话使用点击回拨功能。
USB接口 ： USB2.0兼容
电话接口输入阻抗
|
PRODUCT DETAILS
产品概述：
15寸双屏触摸自动终端一体机集计算机技术、射频识别技术、ISO/IEC 7816 1/2/3接触式CPU卡技术、逻辑加密卡4442/4428技术、Memory卡技术、指纹生物识别、触摸屏手写技术、文字识别(OCR)技术、ICAO9303标准电子护照读卡技术、热敏打印技术、条码技术、数码摄像技术、自动制证技术、硬件加密技术、网络技术于一体的高科技自助终端一体，由博奥智能精心设计的一款产品，设备外壳采用钣金材料，表面精工打磨，烤漆清油等处理工艺，防锈、耐磨；它具有结构合理，操作简便，速度快，运行稳定，性能可靠，适合宽电压运行，适用领域广；外观造型独特，款式新颖，色泽光润、质感一流等特。

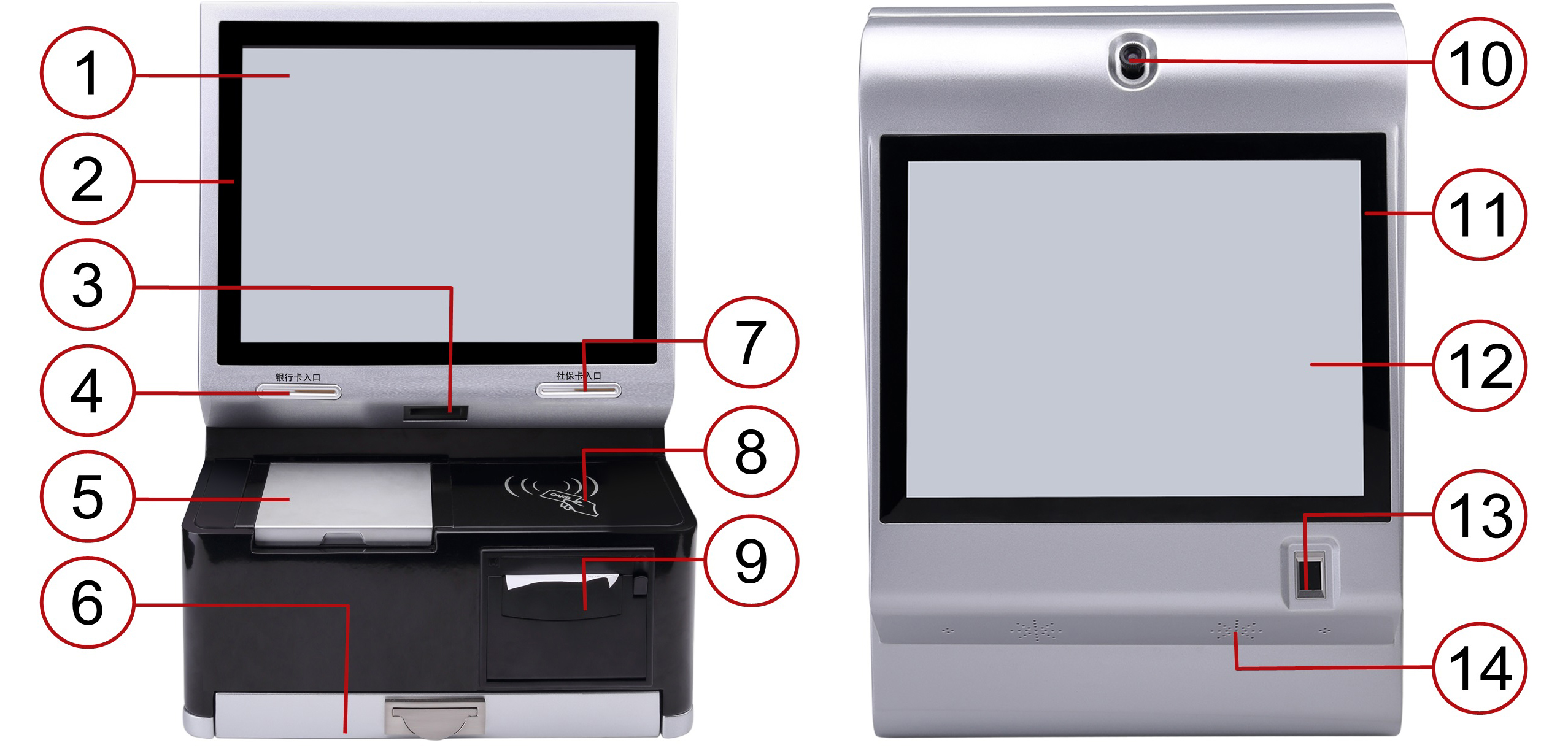

产品模块介绍：
1.15寸屏
工业专用屏，全视角，亮度450，比例4:3。
2.触摸屏
十点触摸电容屏，准精度，高灵敏。寿命5000万次
3.条码扫描枪
激光条码扫描器
可视激光二极管，波长650 纳米
自动感应扫描一二维码 解码速度200 次/ 秒
扫描角度±60º，±65º，±42º（左右，前后，转动）
4.银行卡扩展口
支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600～307200bps保护机制:具备短路保护， 任何触点和电源短路均保护卡槽数量:标准内嵌式SAM卡插槽2个卡拔插寿命:大于100，000次
5.证件扫描仪
•支持证件自动感应触发并自动识别证件类型，方便用户操作。
•500万像素高清成像，物理分辨率达到400dpi，。
•采用证件（OCR）识别核心，可进行护照、身份证、港澳通行证、台湾通行证、驾驶证、行驶证、律师证、运输证、户口本、军官证、回乡证、深圳、广州、东莞居住证等多种证件图像采集与信息识别提取录入；采集识别速度小于1秒。
•支持多种光源，可见光采集图像、红外光识别、紫外光防伪；可识读符合国际民航组织ICAO DOC 9303电子护照国际标准的护照、签证等旅行证件的图像采集与信息识别，包含机读码和其他版面信息支持1D、2D条形码识别。（可选）
6.键盘 内置抽拉式
7.社保卡扩展口：
支持标准:ISO/IEC 7816 1/2/3标准卡片类别:接触式CPU卡、逻辑加密卡4442/4428、Memory卡等支持速率:9600～307200bps保护机制:具备短路保护， 任何触点和电源短路均保护卡槽数量:标准内嵌式SAM卡插槽2个卡拔插寿命:大于100，000次
8.IC卡读写/身份证阅读器
《GA490-2004 居民身份证机读信息规范》标准采用国际上先进的TypeB非接触IC卡阅读技术，通过内嵌的专用安全控制模块（SAM）
支持标准:ISO/IEC 14443 A/B/C标准卡片类别:Mifare One、非接触式A、B类卡支持速率:106～424Kbps读卡距离:大于5CM。
9.热敏打印机
电压24V，电流2.5A, 打印宽度80mm,打印速度快；
10.摄像头500万高清摄像头 30FPS 分辨率720P，用于实时拍照，弥补各类有效证件上照片陈旧和时间长远后证件图片与实际外貌差别大的不足。
11.钢化玻璃可选15寸电容触摸屏
12.15寸副屏工业专用屏，全视角，亮度450，比例4:3；用于播放广告传播。
13.指纹仪
半导体电容传感器，符合《GA1012-2012居民身份证指纹采集和比对技术规范》标准,采集识别速度快，寿命长100万次以上；主要用来指纹采集和比对。
14.喇叭 双声道5欧8瓦，播放广告。

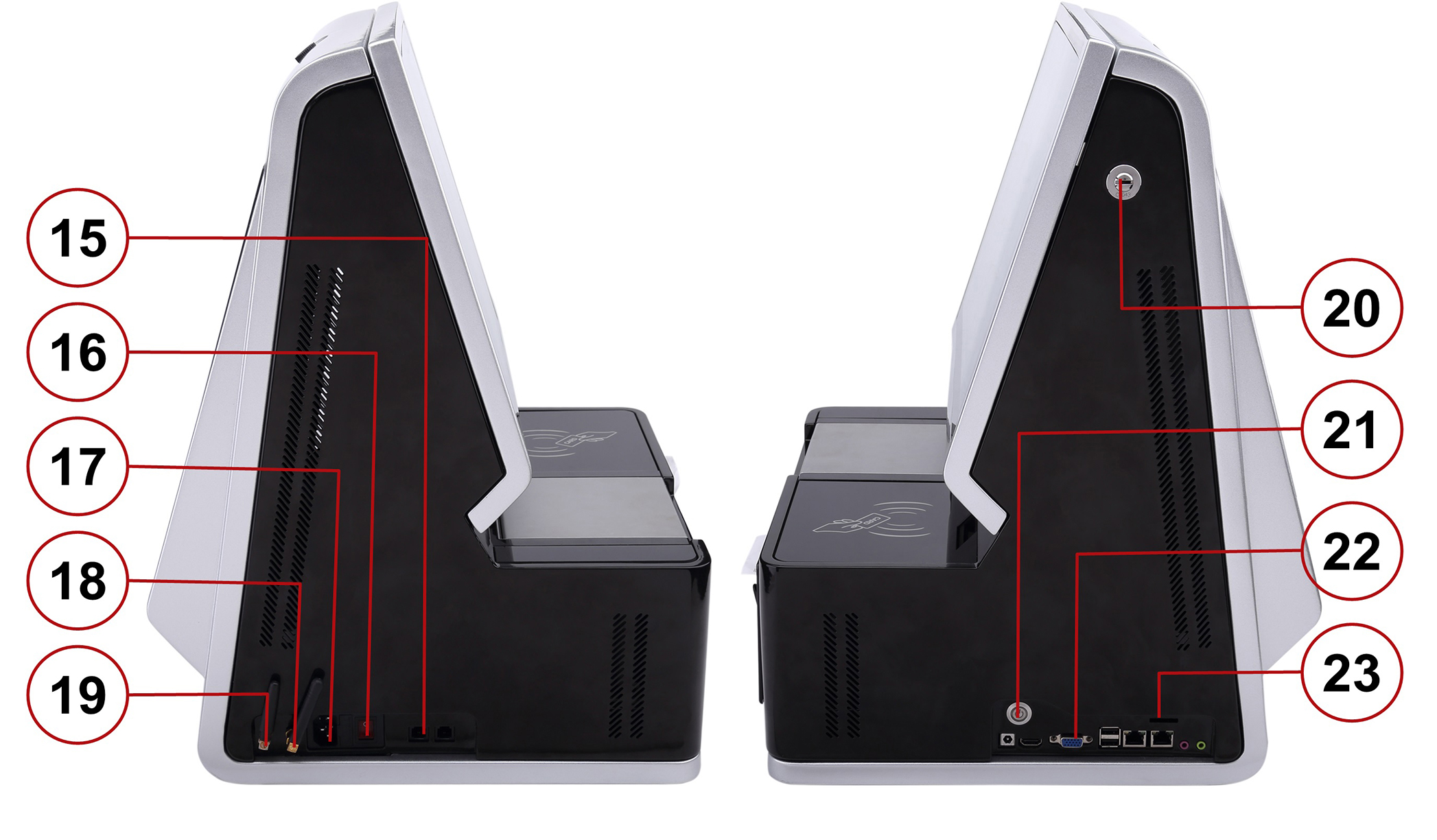

15.电话模块
具有强大通话录音和管理功能，可实现来电、去电自动录音，方便实用；并可以实现录音回放和条件查询功能
16.电源开关
17.电源插座连接AC220V
18.WIFI天线 内部连接WIFI模块。
19.4G通信天线 内部连接4G全网通通信模块， 用来发送短信；
20.锁 方便维护维修。
21.按钮 金属按钮开关，用来开机，带有LED开机指标灯。
22.主板
采用我公司自主研发的工业级工控主板
板载酷睿双核CPU I3/I5/I7(可选) 2.2G
板载内存4G/8G（可选）
板载WIFI+蓝牙
双千兆网口
低功耗 高性能
23.SIM卡插孔
应用领域：
Ø 人民政府及下级行政机构、军队、监狱及金融机构;
Ø 公安局、检察院、法院等司法单位；高档别墅小区；
Ø 自来水、电力公司、能源（中国石化）、电信等大型国有企业；
Ø 大型外资公司和企业（通用电气、索尼等）；
Ø 学校、科研院所、设计院等研究机构；
Ø 电视台、广播电台、报社、杂志社等传媒机构；
Ø 入境外籍人员管理、使馆签发签证，护照信息采集
Ø 社保、卫生、医疗、工商、邮政、税务、银行、保险及各种收费、储值、查询等
产品定制：
深圳市博奥智能科技有限公司是一家专业自助服务终端设备/解决方案供应商，有着多年的成功经验，我们从产品外观，结构方案设计开始，到样品功能测试、生产、交付和设备运营各阶段负责进行全程跟踪；欢迎各大软件系统商定制加盟！免费提供二次开发包SDK.
